PD-Analyzer HF/UHF/6P - Регистратор высокочастотных импульсов

  • Госреестр 76896-19
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Производитель Димрус

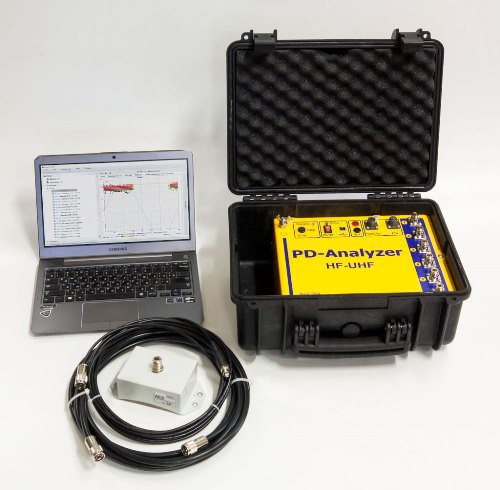

PD-Analyzer HF/UHF – универсальный прибор для регистрации и анализа частичных разрядов в изоляции трансформаторов, КРУЭ, высоковольтных кабелей и муфт

PD-Analyzer HF/UHF

Измерение и анализ частичных разрядов в изоляции высоковольтных трансформаторов, кабельных линий, КРУЭ, электрических машин является эффективным способом поиска дефектов и общей оценки технического состояния.

Внедрение этого современного диагностического метода сдерживается ограниченным предложением на рынке надежных, функционально эффективных и в то же время простых в эксплуатации измерительных приборов. Попытки применения на практике несовершенного измерительного оборудования приводит только к дискредитации этого чувствительного метода, предназначенного для ранней диагностики дефектов в высоковольтной изоляции.

Для проведения большинства оперативных работ по оценке технического состояния высоковольтной изоляции идеально подходит переносной прибор марки «PD-Analyzer HF/UHF», функционально являющийся одним из лучших в своем классе.

 Прибор «PD-Analyzer HF/UHF» предназначен:

•Для регистрации частичных разрядов в высоковольтной изоляции при высоком уровне высокочастотных помех.

•Для оперативного выявления дефектов в изоляции различного высоковольтного оборудования, оценки их опасности.

Технические возможности «PD-Analyzer HF/UHF»:

  • Наличие шести независимых измерительных каналов, регистрация сигналов в которых производится абсолютно синхронно, дает возможность проведения пространственного анализа распределения импульсов от частичных разрядов в изоляции высоковольтного оборудования.
  • Проведение регистрации частичных разрядов в изоляции в очень широком диапазоне частот, включающем HF (ВЧ) и UHF (СВЧ). Это позволяет проводить измерения и анализ частичных разрядов практически в любом высоковольтном оборудовании – трансформаторах, КРУЭ, кабельных линиях и т. д. Во всех этих объектах (даже в каждом из них) частота регистрируемых импульсов может различаться в сотни и даже тысячи раз. Она зависит от параметров возникшего в изоляции дефекта, удаления дефектной зоны от измерительного датчика и конструктивных особенностей оборудования.
  • Важным достоинством использования прибора «PD-Analyzer HF/UHF» является наличие в нем встроенной экспертной системы «PDExpert», предназначенной для автоматизированной диагностики дефектов в изоляции высоковольтного оборудования. Наличие этой интеллектуальной экспертной системы особенно важно для диагностического персонала, обладающего недостаточным практическим опытом.

Количество измерительных каналов

6

Рабочее напряжение объектов, кВ

> 3

Частота импульсов разрядов, МГц

0,5 ÷ 1500,0

Амплитуда разрядов, пКл

20 ÷ 100000

Интерфейс связи с компьютером

USB

Напряжение питания, В AC/DC

90 ÷ 260

Диапазон рабочих температур, °C

0 ÷ 40

Размеры транспортного кейса, мм

520*435*230

Полный вес комплекта, кг

25

Документы PD-Analyzer HF/UHF/6P - Регистратор высокочастотных импульсов:

Снят с производства
