R2200 – многоканальный переносной прибор регистрации и анализа сигналов частичных разрядов в изоляции

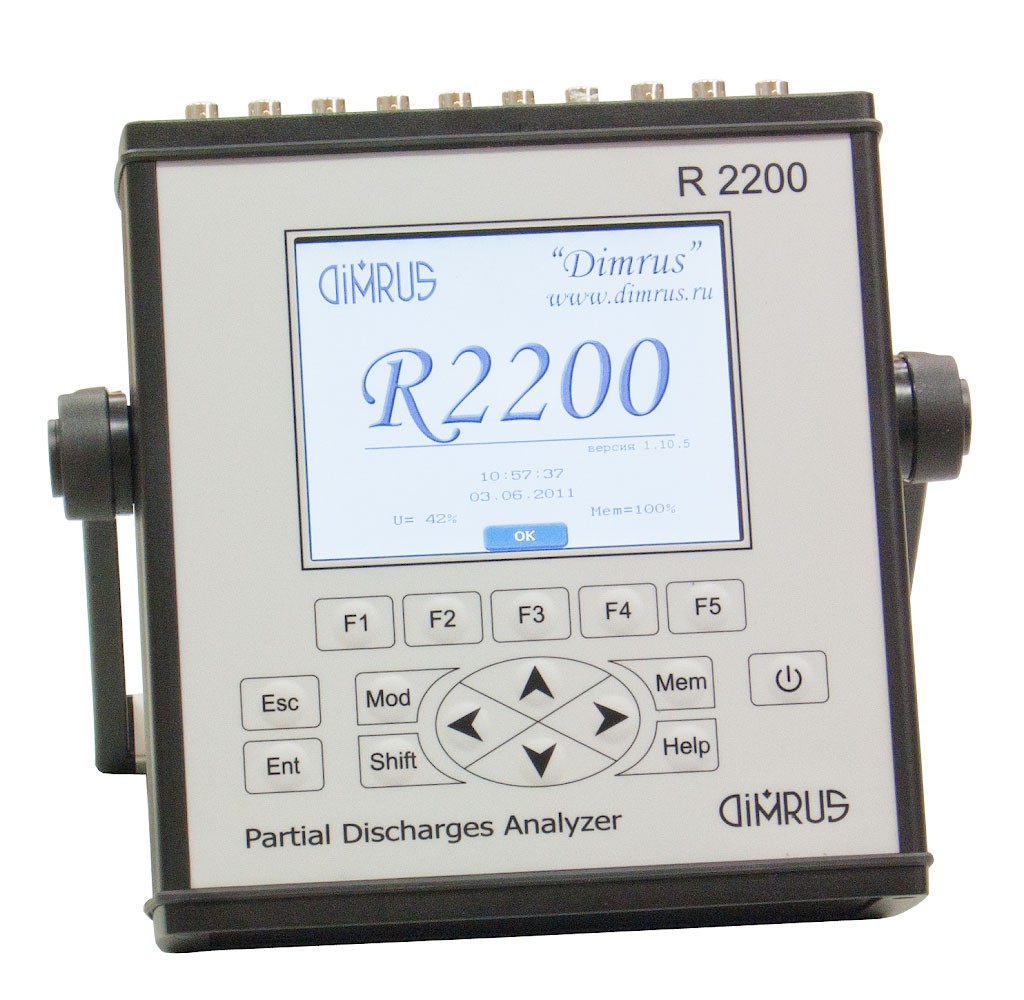

Переносный многоканальный прибор «R2200» предназначен для регистрации и анализа распределения частичных разрядов в изоляции различного высоковольтного оборудования – трансформаторов, кабельных линий, электрических машин и т. д.
Наличие в приборе максимально возможного комплекта аппаратных и программных средств отстройки от импульсных помех делают данный прибор одним из самых эффективных из имеющихся на рынке.
Принцип действия прибора «R2200» существенно отличается от работы стандартных осциллографов, которые также используются в практике исследования частичных разрядов. Основное различие состоит в том, что в приборе «R2200» уже на аппаратном уровне в режиме реального времени решается вопрос о том, является ли данный импульс следствием возникновения частичных разрядов в контролируемом оборудовании или он имеет другую природу возникновения. Благодаря этому пользователь принимает участие только в процедуре анализа распределения импульсов, что оптимизирует процесс диагностики.
Методы отстройки от помех
R2200
Пользователь может самостоятельно конфигурировать измерительную часть прибора для работы в режиме реального времени, используя:
•матрицы перенаводки импульсов с фазы на фазу внутри объекта;
•разницу во времени прихода импульсов (Time of Arrival) с разрешением в 2 нс;
•контроль полярности импульсов по нескольким каналам одновременно;
•встроенные каналы контроля шумовых сигналов.
R2200
Использование этих алгоритмов анализа позволяет разделять место возникновения частичного разряда, максимально учитывая конструктивные и эксплуатационные особенности высоковольтного оборудования различного типа.
Уникальной отличительной особенностью прибора «R2200», отсутствующей в приборах производства других фирм, является наличие встроенной экспертной системы «PD-Expert». Использование в «PD-Expert» набора различных способов представления и анализа распределения частичных разрядов, включая «TFM» (Time Frequency Map), а также наличие встроенной базы образов дефектов, позволяет выявлять различные типы и места возникновения дефектов.
R2200
При помощи встроенного в прибор «R2200» рефлектометра, использующего частичные разряды в качестве зондирующих импульсов, можно локализовать места ухудшения изоляции в работающих кабельных линиях. Достоинством такого метода рефлектографии является возможность проведения диагностирования на работающей линии без снятия напряжения.
Для удобства практического использования прибор «R2200» имеет три типа синхронизации измерений параметров ЧР – от внешнего источника сигнала промышленной частоты, от синусоидальной составляющей в сигнале первого канала, а также от внутреннего генератора.
Применение прибора «R2200»
R2200
Прибор «R2200» предназначен для использования подготовленным персоналом в условиях научных центров и лабораторий и в полевых условиях. Прибор может применяться непосредственно на распределительных подстанциях.
В состав поставки прибора «R2200» входит калибровочный генератор «GKI-2» и набор различных датчиков для измерения частичных разрядов, достаточный для проведения диагностики различного высоковольтного оборудования.
