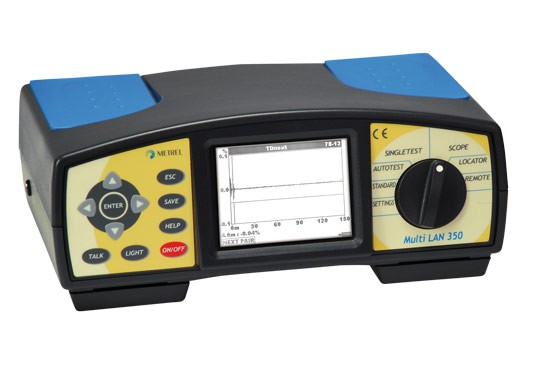

Многофункциональный кабельный анализатор MI 2016 ST Multi LAN 350 базовая комплектация

  • Под заказ
  • Госреестр 41490-09
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Metrel

MI 2016 ST - рефлектометр, многофункциональный кабельный анализатор (стандартная комплектация) Metrel (MI2016ST)

Особенности MI 2016 Multi LAN 350 ST анализатора кабельных сетей

  • Встроенные процедуры автотестирования. 
  • Возможность выполнения единичного испытания.
  • Профессиональный динамический рефлектометр, позволяющий точно определить расстояние до повреждения. 
  • В стандартный комплект входят локаторы для быстрой и простой нумерации розеток.
  • Возможностью соединения с UTP, STP, ScTP, FTP и коаксиальными кабелями. 
  • Результаты тестирования представляются в табличном или графическом виде. 
  • Совместимый с MS Windows пакет программного обеспечения LAN Link для создания протокола испытания

Назначение анализатора MI2016 Multi LAN 350 ST

Портативный кабельный анализатор MultiLAN 350 предназначен для тестирования и сертификации кабельных сетей на частотах до 350 МГц. Прибор создан с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, различными режимами работы, позволяющими точно определять место повреждения и идентифицировать кабели. Всё перечисленное позволяет с успехом использовать MI2016 Multi LAN 350 ST для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.

Функции анализатора MI2016 Multi LAN 350ST

  • Тестирование правильности разводки.
  • Измерение длины кабеля и скорости распространения сигнала.
  • Измерение задержки распространения сигнала.
  • Измерение разности задержки распространения сигнала каждой из пар.
  • Измерение волнового сопротивления.
  • Измерение сопротивления петли постоянному току.
  • Измерение переходного затухания и «суммарного» переходного затухания.
  • Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
  • Измерение возвратных потерь.
  • Измерение защищенности и суммарной «защищенности».
  • Функция динамического рефлектометра (TDR).
  • Измерение перекрестных наводок.

Отличительные особенности анализатора MI 2016 Multi LAN 350 ST

  • В профессиональный комплект поставки MI 2016PS входят 2 прибора Multi LAN 350, что позволяет проводить измерения на обоих конца кабеля без переключения приборов, благодаря чему значительно сокращается время измерений.
  • Автоматическое тестирование медных кабелей по стандартам от категории 3 до категории 6 с заданными измеряемыми параметрами и типом кабеля.
  • Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
  • Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI 5100.
  • Возможность регулирования коэффициента номинальной скорости распространения (NVP).
  • Функция динамического рефлектометра TDR с подфункцией NEXT (разговор на передающем конце линии) позволяет определять места повреждений и обнаруживать перекрёстные помехи. .
  • Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования; возможность экспорта результатов в Excel.

Технические характеристики прибора MI2016 MultiLAN 350ST

Измерения
Диапазон измерений
Разрешение:
Погрешность:
Длина кабеля
0,0 … 99,9 м
100 … 300 м
0,1 м
1 м
±(3 % от измер.+5 емр)
±(4 % от измер.)
Задержка распространения сигнала
0 ... 500 нс
501 ... 4000 нс
1 нс
±(3 % от измер.+5 емр)
±(3 % от измер.)
Временной перекос задержки
0 ... 500 нс
1 нс
±10 емр
Волновое сопротивление
35 ... 180 Ом
1 Ом
±(10 % от измер.+3 емр)
Сопротивление петли постоянному току
0,0 … 199,9 Ом
0,1 Ом
±(10 % от измер.+5 емр)

Затухание

Частота
1 … 250 МГц
1 МГц
Пост. линия: < ± 1,3 дБ
                       < ± 2,2 дБ
Канал:
 ± 1,4 дБ при 100 МГц
 ± 2,5 дБ при 250 МГц
Амплитуда
0,0 … 60,0 дБ
0,1 дБ


Переходное затухание на ближнем конце

Частота
1 … 350 МГц
0,15 МГц
Пост. линия: < ± 2,0 дБ
                       < ± 3,3 дБ
Канал:
± 2,9 дБ при 100 МГц
± 4,2 дБ при 250 МГц
Амплитуда
0,0 … 90,0 дБ
0,1 дБ


"Суммарное" переходное затухание

Частота
1 … 350 МГц
0,15 МГц
Пост. линия: < ± 2,2 дБ
                       < ± 3,2 дБ
Канал:
± 3,3 дБ при 100 МГц
± 4,3 дБ при 250 МГц
Амплитуда
0,0 … 90,0 дБ
0,1 дБ


Нормирование на потери ввода переходное затухание на дальнем конце

Частота
1 … 350 МГц
0,15 МГц
Пост. линия: < ± 2,1 дБ
                       < ± 3,7 дБ
Канал:
± 3,2 дБ при 100 МГц
± 4,7 дБ при 250 МГц
Амплитуда
0,0 … 90,0 дБ
0,1 дБ


"Суммарное" нормирование на потери ввода переходное затухание на дальнем конце

Частота
1 … 350 МГц
0,15 МГц
Пост. линия: < ± 2,1 дБ
                       < ± 3,7 дБ
Канал:
± 3,6 дБ при 100 МГц
± 4,8 дБ при 250 МГц
Амплитуда
0,0 … 70,0 дБ
0,1 дБ


Возвратные потери

Частота
1 … 350 МГц
0,15 МГц
Пост. линия: < ± 3,5 дБ
                       < ± 4,2 дБ
Канал:
± 2,8 дБ при 100 МГц
± 4,8 дБ при 250 МГц
Амплитуда
0,0 … 40,0 дБ
0,1 дБ


Функция динамического рефлектометра

Диапазон измеряемых длин / Длительность импульса
0 … 10 (50,100) м
0 … 200 м
0 … 400 м
При NVP = 0,69:
1 нс; 0,1 м
2 нс; 0,2 м
4 нс; 0,4 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
±(5 % от измер.)
Амплитуда
в процентах
1%

Скорость распространения сигнала
0,50 ... 0,99 с



Перекрестные наводки

Диапазон измеряемых длин / Длительность импульса
0 … 10 (50,100) м
0 … 200 м
При NVP = 0,69:
1 нс; 0,1 м
20 нс; 0,2 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
Амплитуда
в процентах - 1%

Скорость распространения сигнала
0,50 ... 0,99 с

Общие данные

Дисплей
Большой ЖК с подсветкой
Интерфейс
RS-232 и USB
Габариты
265x110x185 мм
Масса (без аксессуаров)
2,1 кг

Физические характеристики

Габариты                            265x110x185 мм
Масса (без аксессуаров)                2,1 кг
