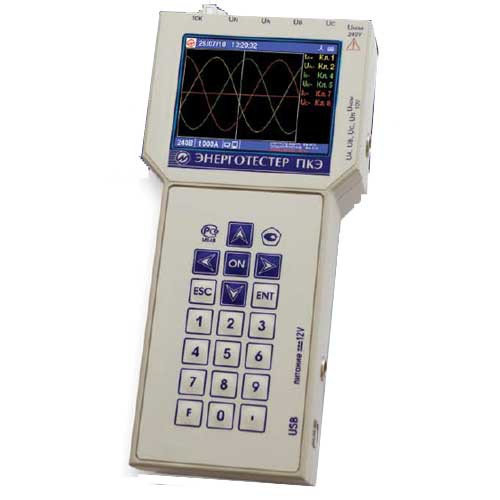

Энерготестер ПКЭ-03, базовый комплект (без клещей)

Энерготестер ПКЭ

Энерготестер ПКЭ-03 (базовый комплект) - прибор для измерения показателей качества электрической энергии и электроэнергетических величин (Энерготестер ПКЭ03)

Особенности Энерготестер ПКЭ-03

  • измерение ПКЭ и оформление отчетов в полном соответствии с российскими и международными стандартами.
  • полноцветный графический дисплей 3.6 (90мм);
  • цифровая клавиатура

Энерготестер ПКЭ-03 – прибор для измерения показателей качества электрической энергии и электроэнергетических величин

Назначение прибора Энерготестер ПКЭ-03

Энерготестер ПКЭ предназначен для:
  • измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109–97;
  • измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ Р 51317.4.30–2008, ГОСТ Р 51317.4.7–2008 и ГОСТ Р 54149–2010;
  • измерения и регистрации основных параметров электрической энергии в однофазных и трёхфазных электрических сетях (действующих значений напряжений и токов при синусоидальной и искажённой формах кривых, активной, реактивной и полной электрической мощностей);
  • проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощностей на местах их эксплуатации;

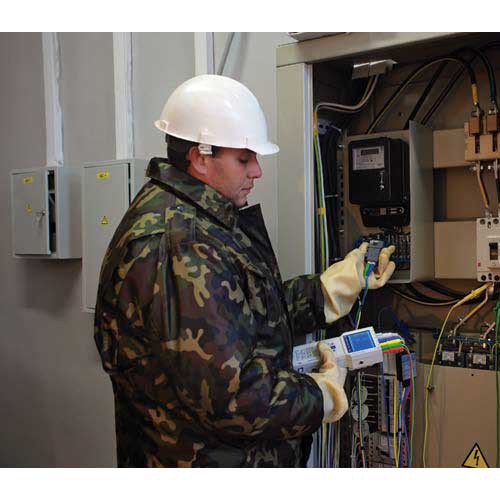

  • проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
  • измерения параметров вторичных цепей измерительных трансформаторов (мощности нагрузки) в системах учёта электрической энергии.

Области применения Энерготестера ПКЭ:

  • энергетическое обследование предприятий-производителей и потребителей электрической энергии (энергоаудит);
  • проведение сертификации электрической энергии;
  • технологический контроль и анализ качества электрической энергии;
  • наладка и испытания систем электроснабжения и АИИС КУЭ.

Особенности и преимущества прибора Энерготестер ПКЭ

  • измерение ПКЭ и оформление отчетов в полном соответствии с российскими и международными стандартами.
  • полноцветный графический дисплей 3.6" (90мм);
  • цифровая клавиатура;
  • полностью автоматизированная поверка на установке УППУ-МЭ 3.1К раз в 4 года.

Конструкция прибора Энерготестер ПКЭ

  • два процессора;
  • интерфейс связи USB;
  • возможность работы от встроенной батарейки и/или сетевого адаптера питания;
  • отдельный вход "10В"
  • Память 512МБ
Цена прибора Энерготестер ПКЭ зависит от комплектации и исполнения:
Энерготестер ПКЭ выпускается в двух вариантах исполнения:
 «Энерготестер ПКЭ-03» (имеет три канала для прямого измерения фазного / межфазного напряжения и не имеет токовых каналов);
«Энерготестер ПКЭ-06» (имеет три канала для прямого измерения фазного / межфазного напряжения и три канала для измерения тока с использованием масштабных преобразователей, входящих в комплект).

По метрологическим характеристикам Энерготестер ПКЭ-06 выпускается в двух вариантах исполнения в зависимости от типа масштабных преобразователей тока, входящих в комплект:
«Энерготестер ПКЭ-06-0.5» с токоизмерительными клещами повышенной точности;
«Энерготестер ПКЭ-06-1.0» с токоизмерительными клещами обычной точности.

Технические характеристики прибора Энерготестер ПКЭ-03

Основные параметры измерения
Действующее (среднеквадратическое) значение переменного напряжения U
Диапазон измерения
Пределы и вид допускаемой основной погрешности измерений
Примечание
от 0,01В Uн до 1,5 В Uн
относительная:
±[0,1 + 0,01((Uн/U) – 1)] %
Uн = 10 (17); 240 (415) В
Действующее значение напряжения первой гармоники U1
от 0,01 В Uн до 1,5 В Uн
относительная:
±[0,2 + 0,02((Uн/U) – 1)] %
±[0,1 + 0,02((Uн/U) – 1)] %

Напряжение постоянного тока UDC
от 0,01 В Uн до 1,5 В Uн
относительная:
±[0,2 + 0,02((Uн/U) – 1)] %

Фазовый угол между фазными напряжениями первых гармоник φU
от 0° до 360°
абсолютная: ±0,1°
0,2Uн ≤ U ≤ 1,5Uн
Частота переменного тока f
от 45 Гц до 75 Гц
от 42,5 Гц до 75 Гц
абсолютная: ±0,01 Гц
0,1Uн ≤ U ≤ 1,5Uн
0,1Uн ≤ U ≤ 2,0Uн
Отклонение частоты Δf
от –5 Гц до +25 Гц
от –7,5 Гц до +25 Гц
абсолютная: ±0,01 Гц
0,1Uн ≤ U ≤ 1,5Uн
0,1Uн ≤ U ≤ 2,0Uн
Установившиеся отклонение напряжения δUу
от –100% до +40%
от –100% до +50%
абсолютная: ±0,2%

Коэффициент несимметрии напряжения по обратной K2U и нулевой K0U последовательностям
от 0 до 50%
абсолютная: ±0,2%
абсолютная: ±0,15%

Коэффициент искажения синусоидальности кривой напряжения KU
от 0 до 49,9%
абсолютная: ±0,05%
относительная: ±5,0 %
0,1Uн ≤ U ≤ 1,5Uн
KU < 1,0
KU ≥ 1,0
Коэффициент n-й гармонической составляющей напряжения KU(n) (n от 2 до 40; n от 2 до 50)
от 0 до 49,9%
абсолютная: ±0,05
относительная: ±5,0 %
0,1Uн ≤ U ≤ 1,5Uн
KU(n) < 1,0
KU(n) ≥ 1,0
Напряжение прямой U1(1), нулевой U0(1) и обратной U2(1) последовательностей
от 0 до Uн В
абсолютная: ±0,002Uн

Длительность провала напряжения Δtп
от 0,02 с
абсолютная: ±0,02 с
49 Гц < f < 51 Гц
42,5 Гц < f < 75 Гц
Длительность прерывания напряжения Δtп
от 0,02 с
абсолютная: ±0,02
42,5 Гц < f < 75 Гц
Глубина провала напряжения δUп
от 10% до 100%
относительная: 10,0 %
абсолютная: ±0,2 %н
49 Гц < f < 51 Гц
42,5 Гц < f < 75 Гц
Глубина прерывания напряжения δUп
от 10% до 100%
абсолютная: ±0,2 %н
42,5 Гц < f < 75 Гц
Коэффициент (значение) временного перенапряжения Kпер.U
от 1,10 до 7,99 отн.ед.
относительная: 2,0 %
абсолютная: ±0,2 %н
49 Гц < f < 51 Гц
42,5 Гц < f < 75 Гц
Длительность временного перенапряжения Δtпер.
от 0,01 с
абсолютная: ±0,02
49 Гц < f < 51 Гц
42,5 Гц < f < 75 Гц
Кратковременная доза фликера
от 0,25 до 10
от 0,2 до 10
относительная: 5,0 %
49 Гц < f < 51 Гц
ΔU/U ≤ 20 % при колебаниях напряжения, имеющих форму меандра
Текущее время
-
абсолютная: ±2,0 с/сут
абсолютная:
±0,02 с при обеспеченной синхронизации с системами GPS, ГЛОНАСС;
±1 с/сут при отсутствии синхронизации с системами GPS, ГЛОНАСС
В диапазоне температур от 10 до 35 °С
Общие данные
Дополнительная погрешность хода часов в рабочем диапазоне температур
не более ±0,05 с/сут · °С
Объем внутренней памяти
512 Мб
Потребляемая мощность по цепи переменного тока
не более 10 ВА (220 В, 42 мА)
Потребляемая мощность по цепи постоянного тока (от адаптера питания)
не более 8 ВА (12,6 В, 0,6 А)
Время непрерывной работы при питании от встроенных аккумуляторных батарей
не менее 2 ч
Скорость передачи данных по интерфейсу USB
10–1500 Кбит/c (low-speed)
Габаритные размеры
не более 250 × 120 × 80 мм
Степень защиты корпуса
IP 53
Масса
не более 1,0 кг
Среднее время наработки на отказ
44 000 ч
Средний срок службы
10 лет
Диапазон температур окружающего воздуха
от –20 до +55 °С

Физические характеристики:

Габаритные размеры, мм не более 250 × 120 × 80
Масса, кг  не более 1,0
