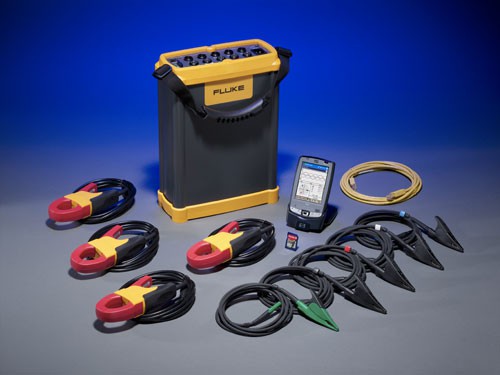

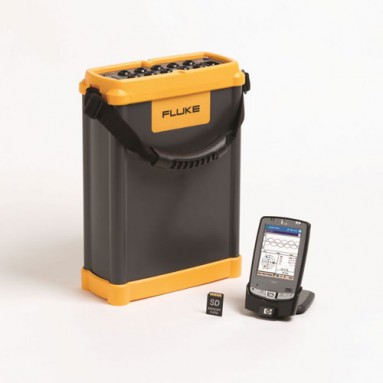

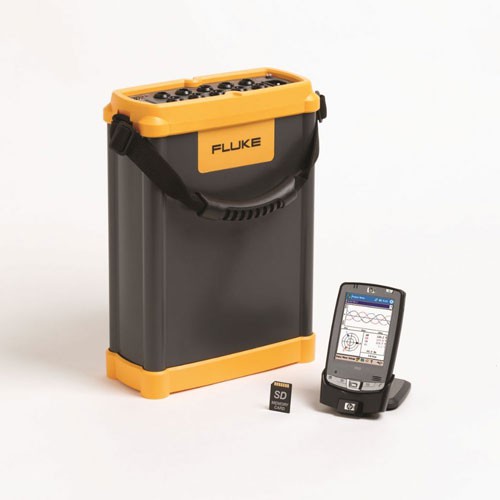

Базовый регистратор электроэнергии для трёхфазной сети Fluke 1750/B

  • Под заказ
  • Доставка по России
  • Производитель Fluke
  • Производство: США

Fluke 1750/B - базовый регистратор энергии для трехфазной сети (Fluke1750/B)

  • Использование без установленных граничных параметров: установите граничные значения после того, как данные собраны программным обеспечением - нет повода для волнений о пропущенной информации из-за неправильной установки.
  • Захват всех данных: межканальных и пусковых токов каждого измерения, в каждом канале, все время.
  • Всесторонний анализ данных: обеспечивает полный анализ показателей качества мощности, включая гармоники, пульсации, события и т.д. с кратким отчетом по стандарту EN50160.
  • Измерение каждого параметра: три фазы напряжения и тока, нейтраль и заземление.
  • Захват формы сигнала до 5 МГц и 8000 Впик: получите самую детальную картину даже самых кратковременных событий.
  • Интуитивное ПО: легко проанализируйте данные и создайте отчет.
  • Установи и работай: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения.
  • Нет потребности в повторном соединении проводов: обмен происходит по внутренним каналам с беспроводным КПК или ПК, даже когда подключение неправильно

Fluke 1750/B - базовый регистратор электроэнергии для трехфазной сети

Назначение регистратора Fluke 1750/B


Трехфазный измеритель и регистратор параметров электроэнергии позволяет зарегистрировать и устранить трудноуловимые проблемы качества электроэнергии.
  • Долговременный анализ: Выявление редких, кратковременных и трудноуловимых событий; наблюдение за ответственным оборудованием; захват нарушений показатель качества электроэнергии.
  • Исследование параметров качества электроэнергии: Подготовка профессиональных подробных отчётов.
  • Соответствие качества обслуживания: Проверка качества поступающей электроэнергии на вводе.
  • Установка оборудования/ввод в эксплуатацию: Проверка системы элекстроснабжения перед установкой оборудования.
Регистратор Fluke 1750/B автоматически обнаруживает, масштабирует измерения, а так же осуществляет питание токовых пробников без батарей. Необходимы только однополюсные вольтовые соединения упрощающие подключение и повышающие безопасность. Как только прибор подключен к исседуемой сети, автоматически начинается запись, и светодиоды указывают на состояние прибора: состояние питания прибора и сохранение параметров в допустимых пределах.
Уникальный алгоритм, гарантирующий захват всех событий без утомительных настроек и "слепых" промежутков, связанных с перельными режимами работы оборудования.

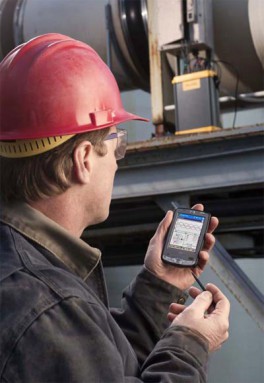

Беспроводной интерфейс прибора на КПК позволяет быструю настройку и наблюдение за формой сигнала, измеренными значениями и фазовыми диаграммами.
Встроенный беспроводной передатчик обеспечивает удалённое управление несколькими приборами, не требующее дополнительных средств (например, ноутбук). Однако ноутбук так же может быть использован, при необходимости.

Fluke 1750/B  - комплексная система анализа электроэнергии

Каждый период в всех одновременно сэмплируемых каналах обеспечивается анализ параметров качества электроэнергии, гармоник и мощности. Межканальная система коммутации токов и напряжений захватывает события на всех входах одновременно, вне зависимости от того, на каком канале произошло событие. Возможно снятие скриншотов формы кривой с заданным интервалом времени. Даже сигналы постоянного напряжения могут быть записаны.

Основные преимущества Fluke 1750/B

  • Обследование качества электроэнергии: количественная оченка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов.
  • Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии.
  • Монтаж/приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию.
  • Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
  • Быстрая и надежная конфигурация: Беспроводной "интерфейс передней панели " в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор даже когда он сам недоступен.
  • Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки.
  • Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время.
  • Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160.
  • Plug And Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения.
  • Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении.
  • Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
  • Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий.
  • Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT.

Технические характеристики регистратора Fluke 1750/B

Входные параметры
Входы
4 канала напряжения (AC/DC); 5 каналов тока
Входной импеданс
2 МОм/20 пФ
Дополнительно
Одновременное цифровое сэмплирование напряжения и тока.
Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения)
Диапазоны измерения
Постоянное напряжение
до 1000 В (±10% сверх диапазона), крест-фактор <3 погр. (±0,2%Uизм.±0,1%шкалы)/(±0,5%Uизм.±0,2%шкалы)
Постоянный и переменный ток
в зависимости от токового пробника., крест-фактор <4
Коэффициент реактивной мощности
-1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.)
Общие данные
Параметры качества электроэнергии
Установившееся отклонение напряжения (3ф3п/3ф4п).
Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В.
Доза фликера.
Коэффициент искажения синусоидальности кривой напряжения.
Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50).
Коэффициент несимметрии напряжений.
Отклонение частоты.
Длительность провала напряжения
Интерфейсы
LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP).
Bluetooth (2,4 ГГц; до 700 кбит/с)
Память
Встроенная память мин. 2 Гб.
Максимальный период записи 31 день, автоматический контроль периода записи.
Максимальное число событий - ограничено только размеров памяти
Защита
Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В <1 мин. (между выводами напряжения, выводами тока и напряжения, выводами напряжения и корпусом).
Степень защиты IP30
Параметры питания
Питание 100...240 В (±10%), 47...63 Гц.
Потребляемая мощность 40 Вт.
Автономная работа - 5 минут после прерывания (максимум до 60 минут)
Дополнительно
Встроенные часы и календарь
Габаритные размеры
310х215х35 мм
Масса
6,3 кг


Физические характеристики

Габаритные размеры 310х215х35 мм
Масса 6,3 кг
Снят с производства
