Анализатор качества электроэнергии Fluke 43B

Описание в PDF

Госреестр 60732-15
Межповерочный интервал 12 месяцев
Производитель Fluke
Производство: США

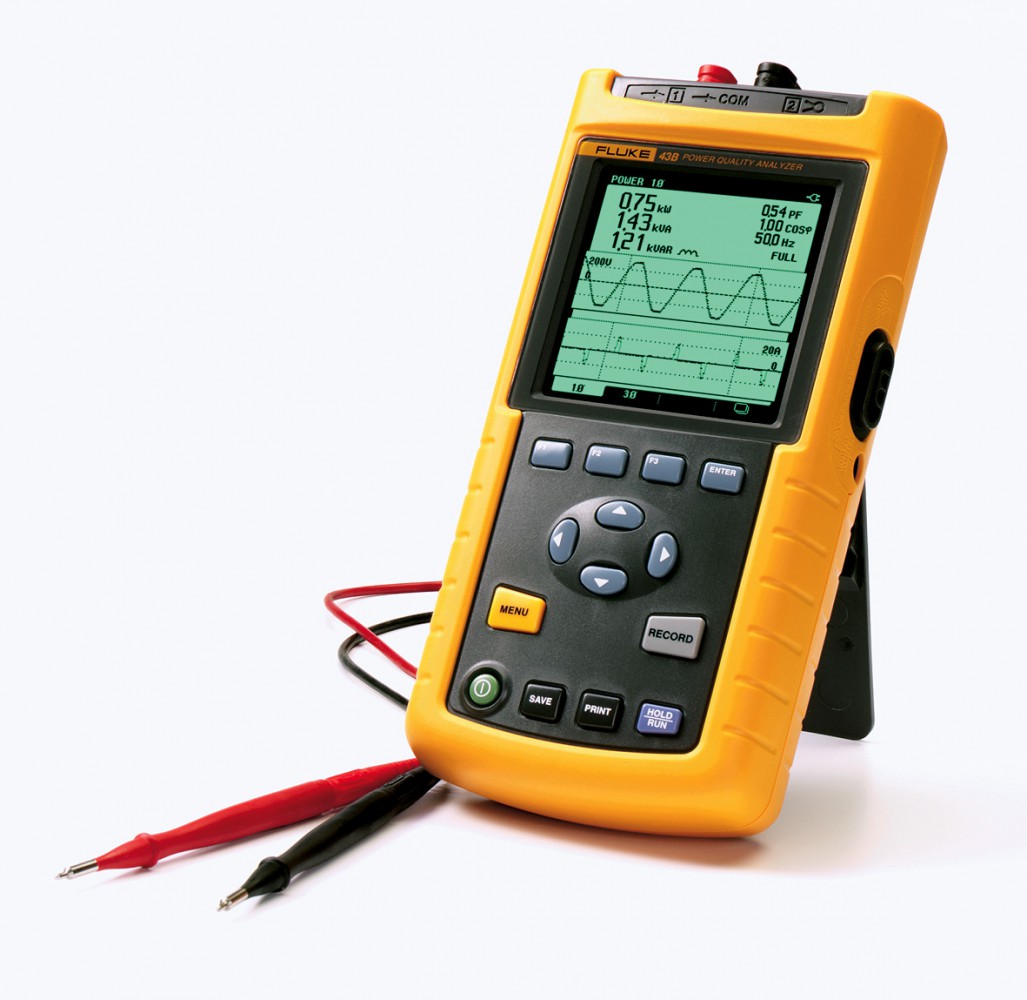

Анализатор качества электроэнергии для однофазной сети Fluke 43В

Возможности и преимущества анализатора качества Fluke 43В

Fluke-43B применяется в обслуживании систем электропитания, в основном для поиска неисправностей в них и диагностики неисправностей в оборудовании.

Прибор Fluke-43B - это анализатор качества питания, предназначенный для проведения необходимых процедур и измерений при эксплуатации сетей электропитания, их обслуживания и поиска возможных неисправностей в этих сетях, анализа полученных результатов измерений для выявления и дальнейшего устранения причин неполадок. Все эти функции собраны в одном инструменте, прочном, надежном и компактном.

В приборе Fluke-43B удачно скомбинированы часто используемые возможности следующих приборов: мультиметра, анализатора качества питания, осциллографа;
New! Есть возможность рассчитывать параметры трехфазной сети с симметричной нагрузкой - для этого используются данные с обычных однофазных измерений;
Fluke-43B позволяет измерять параметры гармоник, фиксировать скачки напряжения, измерять броски пускового тока и переходные процессы в сетях;
В меню прибора Fluke-43B используется интуитивно понятная стандартизированная электротехническая терминология;
Возможность мониторинга - отслеживание характеристик систем энергопитания. Проблемы в них можно диагностировать, даже перемежающиеся неисправности;
New! Можно переключать режимы измерения простым нажатием кнопки, так же можно переключать отображение главных параметров качества электропитания;
Можно записать два параметра, на выбор, в память до 16 дней;
New! Имеется 20 ячеек памяти для хранения и вызова из памяти «снимков экрана» и данных на них, поддерживается возможность курсорных измерений;
New! ПО FlukeView ® дает возможность записывать параметры гармоник, и любые другие показания прибора на некоторый период времени;
New! FlukeView ® может получить полнейшую картину сигнала вплоть до его 51-й гармоники;
Поддерживаются аксессуары для измерения температуры в градусах;
Возможности мультиметра Fluke-43B: измеряет сопротивление, емкость, падение напряжения на диоде, также поддерживается прозвонка;
В поставке есть руководство по использованию прибора Fluke-43B и даже видео-инструкция с ответами на сложные вопросы по возможным проблемам с качеством электропитания;
Также в комплект поставки Fluke-43B входят: токовые клещи до 500А, тестовые щупы с различными четырьмя наконечниками, программное обеспечение FlukeView ® и интерфейсный кабель с оптической изоляцией.

Технические характеристики

Напряжение
Пределы измерений	5, 50, 500 и 1250 В True RMS
Погрешность	± (1 % + 10 ед. мл. разр.)
Ток
Пределы измерений	50, 500 А, 5, 50 кА
Погрешность	± (1 % + 10 ед. мл. разр.)
Частота
Диапазон измерений	10 Гц … 15 кГц
Погрешность	± (0,5 % + 2 ед. мл. разр.)
Коэффициент амплитуды ( CF)
Диапазон измерений	1 … 10
Погрешность	± (5 % + 1 ед. мл. разр.)
Мощность (Вт, ВАР, ВА)
Диапазон измерений	250 Вт … 1,56 ГВт
Погрешность	± (4 % + 4 ед. мл. разр.)
Коэффициент мощности ( PF, DPF)
Диапазон измерений	0 … 1
Погрешность	± 0,04
Коэффициент К ( KF)
Диапазон измерений	1… 30
Погрешность	±10 %
Коэффициент гармоник ( THD)
Диапазон измерений	0 … 99,9 %
Погрешность	±(3 % + 8 ед. мл. разр.)
Регистрация переходных помех
Диапазон измерений	Выбор 20/50/100/200 % выше или ниже сетевого напряжения
Погрешность	± 5 % полной шкалы
Переходные помехи	40 нс; до 40 помех
Броски пускового тока
Время измерений	1 с… 5 мин (по выбору)
Диапазон измерений	1 A … 1000 A
Погрешность	± 5 % полной шкалы
Сопротивление
Диапазон измерений	500 Ом … 30 MОм
Погрешность	± (0,6 %+5 ед. мл. разр.)
Емкость
Диапазон измерений	50 нФ … 500 мкФ
Погрешность	± (2 %+10 ед. мл. разр.)
Температура
Диапазон измерений	-100 °С … 400 °С; - 200 °F … 800 °F
Погрешность	± (0,5 %+5 ед. мл. разр.)
Цифровой осциллограф
Частота дискретизации	25 МВыб/с
Полоса пропускания канала)	20 МГц
Коэф. отклонения	5 мВ/дел….500 В/дел.
Коэф. развертки	20 нс/дел…. 60 с/дел.
Общие характеристики
Источник питания	NiCd аккумуляторы, 4 часа непрерывной работы
Безопасность	Соответствует стандартам безопасности EN 61010-1 (1993) ( IEC 1010-1), ANSI / ISA S 82.01-1994, CAN / CSA - C 22.2 No . 1010.1-92 UL 3111-1 для измерений до 600 В (действующее значение) по категории III . Уровень излучения 2. Защита от скачков напряжения до 6 КВ на входах 1 и 2. Максимальное «плавающее напряжение» (разность потенциалов между любым из входов и землей): 600 В.

Габариты и масса

Размеры, мм 232 х 115 х 50

Масса кг 1,1 (включая батарею)

1. Щупы для измерения напряжения и силы тока;
2. ПО FlukeView;
3. CD с руководством по проверке качества электроэнергии;
4. Соединительный кабель USB;
5. Сетевой адаптер/зарядное устройство;
6. Твердый футляр;
7. Руководство пользователя.
