Анализатор качества электроэнергии MI 2592 базовая комплектация

  • Под заказ
  • Госреестр 44343-10
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Metrel

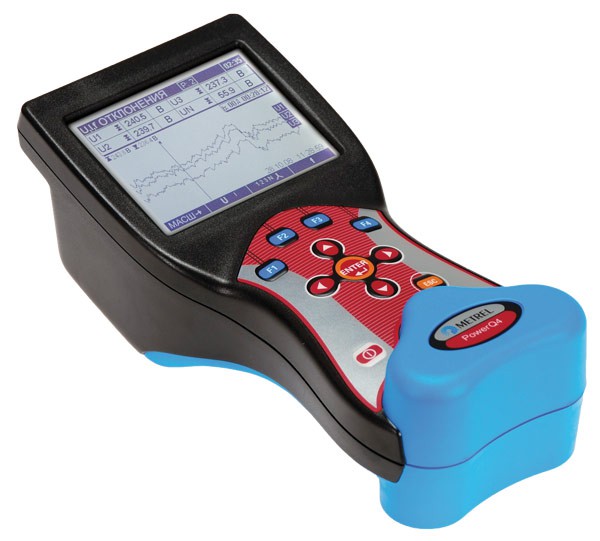

MI 2592 - анализатор качества электрической энергии Metrel (MI2592)

Назначение анализатора MI2592 Metrel

MI2592 Metrel - портативный трёхфазный анализатор качества электрической энергии, созданный в соответствии со стандартом МЭК 61000-4-30, класс S. Благодаря лёгкому эргономичному корпусу, высокоинформативному экрану MI2592 может быть использован для оперативного контроля качества электрической энергии. Профессиональные протоколы измерений, а также отчеты в графической форме создаются с помощью программного обеспечения, входящего в основной комплект.

Функции анализатора MI 2592

  • Измерение напряжения (TRMS, пиковые значения).
  • Измерение силы тока (TRMS, пиковые значения).
  • Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники).
  • Измерение мощности (полной, активной и реактивной), а также cos φ и коэффициента мощности.
  • Измерение энергии.
  • Измерение коэффициентов несимметрии по прямой и обратной последовательности, токов и напряжений прямой, нулевой и обратной последовательностей, построение фазной диаграммы.
  • Измерение фликера в соответствии со стандартом МЭК 61000-4-15.
  • Регистрация событий: провалов и прерываний напряжения, перенапряжений.
  • Регистрация пускового тока.
  • Функция осциллографа. Возможность записи формы сигнала.

 Отличительные особенности анализатора MI2592

  • 4 измерительных канала напряжения с широким диапазоном измерения.
  • 4 измерительных канала тока с автоматическим распознаванием типа клещей.
  • Запись по пользовательским уставкам. Оператор имеет возможность задать до 10 уставок, на основании любой величины регистрируемой прибором.
  • Одновременное измерение и запись основных показателей качества электроэнергии (U, I, P, Q, S, PF, cos φ, THD).
  • 4-квадрантное измерение.
  • Одновременный контроль 509 параметров.
  • 8Мб встроенной памяти позволяет вести запись в течение 4 недель.
  • Большой ЖК-дисплей, 320х200.
  • Основной комплект содержит гибкие токовые клещи на 3кА.
  • Одновременное 8 канальное 16 битное АЦ преобразование для минимизации фазовой погрешности.



Технические характеристики анализатора MI2592 Metrel

Напряжение
Диапазон измерения
5…1500В(UL-N) (скз)
20…2600(UL-L) (скз)
Разрешение
10мВ
100мВ
Погрешность измерений
±(0,2%)
Ток
Диапазон измерения
20,0 (0,0) … 2В (скз)
(3 … 6000 A при использовании клещей А 1227)
Разрешение
0,1 мВ (0,1A при использовании клещей А 1227)
Погрешность измерений
±(0,25%)
Частота
Диапазон измерения
10,00 … 70,00 Гц
Разрешение
2 мГц
Погрешность измерений
±10мГц
Мощность (активная, реактивная, полная) [Вт, ВА, Вар]
Диапазон измерения
0,000 к … 9,999 М
Разрешение
1
Погрешность измерений
±(0,5%)
Коэффициент мощности
Диапазон измерения
-1,00…1,00
Разрешение
0,01
Погрешность измерений
±0,02
Cos φ
Диапазон измерения
0.00…1.00
Разрешение
0.01
Погрешность измерений
±0,02
Гармоники напряжения и тока (до 50-й)
Диапазон измерения
Uhn < 3 % UNOM
3 % UNOM < 20 % UNOM
Ihn < 10 % IN
10 % IN < 100 % IN
Разрешение
10 мВ
Погрешность измерений
0,15 % UNOM
0,5% Uhn
0,15 % INOM
0,5% Ihn
Коэффициент искажения синусоидальности (THD)
Диапазон измерения
0% UNOM <20% UNOM
0%IN <100% IN
100%IN <200% IN
Разрешение
0.1%
Погрешность измерений
±0,3
±0,6
±1,5
Провалы и перенапряжения
Величина напряжения
Диапазон измерения
20…1500В
Разрешение
10мВ
Погрешность измерений
0,50%
Длительность
Диапазон измерения
30мс…70 дней
Разрешение
1мс
Погрешность измерений
±20мс
Общие данные
Период интегрирования
1…3600 с
Макс. количество регистрируемых сигналов
509
Подключение к ПК
RS 232, USB
Дисплей
ЖК экран с подсветкой, 320 x 200 пикс.
Память
Статическое ОЗУ, 8 МБ, энергонезависимое
Питание
230 В  или 6x1,2 В NiCd / NiMh аккум. батарей AA
Категория перенапряжения
1000 В /CAT III; 600 В /CAT IV
Класс защиты
Двойная изоляция
Масса
0,65 кг

Физические характеристики

Масса    0,65 кг

Аналоги Снят с производства. MI 2592:

Цена по запросу
Снят с производства
