Однофазный регистратор показателей качества электроэнергии ПАРМА РК 1.01

  • Под заказ
  • Доставка по России
  • Производитель Парма
  • Производство: Россия

Регистратор показателей качества электрической энергии Парма РК 1.01

Возможности и преимущества.

Регистратор Парма РК 1.01 - малогабаритный переносной электронный прибор для измерения, регистрации, оценки соответствия качества измеряемой электрической энергии (ЭЭ) нормам по ГОСТ 13109 с выдачей протокола соответствия при проведении контроля и испытаний электрической энергии в электрических сетях систем энергоснабжения общего назначения переменного однофазного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц.
Регистратор Парма РК 1.01 обеспечивает измерение и регистрацию следующих характеристик в соответствии с требованиями ГОСТ 13109
  • Установившихся значений отклонения частоты переменного тока;
  • Установившихся значений отклонения напряжения основной частоты;
  • Коэффициента n-ой гармонической составляющей напряжения;
  • Коэффициента искажения несинусоидальности напряжения;
  • Глубину и длительность провала напряжения;
  • Коэффициент и длительность временного перенапряжения.

На основании данных, записанных регистратором Парма РК 1.01 на персональном компьютере (ПК), программное обеспечение (ПО) «Мастер протокол РК 1.01» осуществляет оценку соответствия показателей качества электроэнергии (ПКЭ) установленным нормам, с формированием протокола соответствия качества измеренной ЭЭ, в том числе вычисление верхних и нижних значений ПКЭ за сутки (интервал), вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал), вычисление наибольших и наименьших значений ПКЭ за сутки (интервал).

Результаты измерений (ПКЭ)

  • Доказательная база при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями, связанных с последствиями использования ЭЭ, не соответствующей требованиями ГОСТ 13109, т.е. порчей или некорректной работой техники и осветительных приборов;
  • При корректировке расчетов оплаты электроэнергии для бытовых потребителей;
  • Для мониторинга проблем с электроснабжением в отдельно взятой квартире;
  • При внутренних проверках и выяснении виновника ухудшения качества электроэнергии в многоквартирных домах;
  • При страховании имущества граждан - в качестве доказательной базы при расследовании страховых случаев и подачи регрессионных исков;
  • При разрешении вопросов с гарантийным ремонтом дорогостоящей бытовой техники, в качестве дополнительного страхового обеспечения при ипотечном кредитовании.

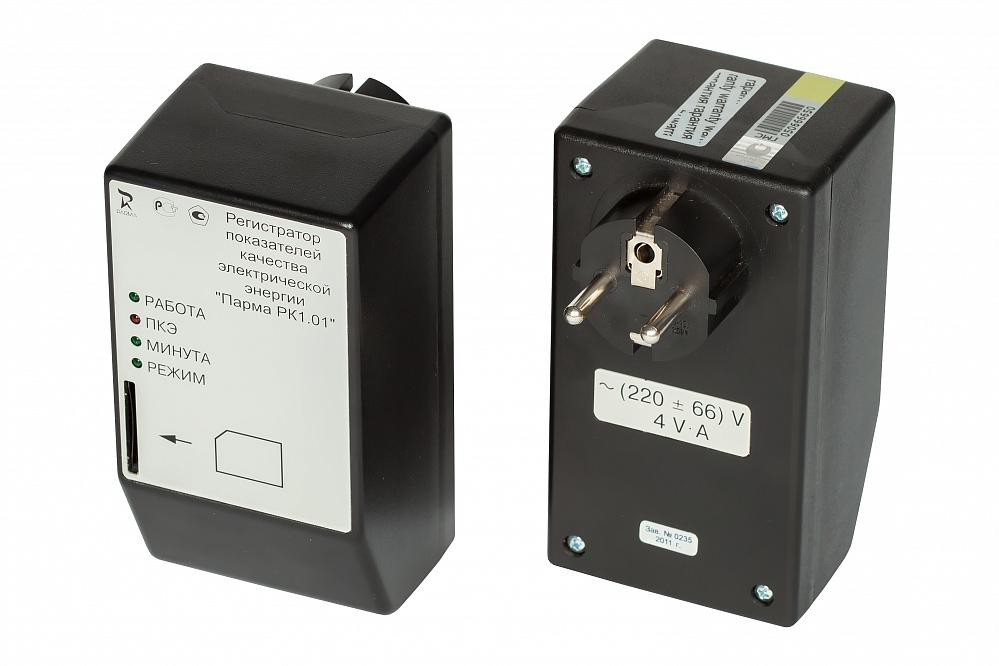

Конструкция регистратора Парма РК 1.01

Регистратор Парма РК 1.01 представляет собой измерительный прибор, выполненный в корпусе из ударопрочной пластмассы.
На лицевой панели корпуса регистратора расположены инфракрасный порт для передачи текущих и усредненных данных, светодиоды идентификации режимов работы регистратора, разъем для подключения карты памяти стандарта ММС (Multi Media Card).
Регистратор оснащен вилкой питания с зажимом защитного заземления расположенной непосредственно на корпусе. Измерительные входы регистратора совмещены с вилкой питания.

Описание работы регистратора Парма РК 1.01

Питание регистратора осуществляется от контролируемой сети переменного тока. Регистратор осуществляет измерение, регистрацию и запись ПКЭ на карту памяти ММС. Каждые 24 часа на карте памяти ММС создается новый файл c результатами измерения ПКЭ. Файл имеет текстовый формат и расширение «.csv» (формат таблицы с разделителями «запятые» - импортируется в Microsoft Excel).
Регистратор имеет неограниченную продолжительность непрерывной работы в режиме измерений, а в режиме регистрации продолжительность непрерывной работы зависит от выбранного режима записи данных ПКЭ на карту памяти ММС – линейного или циклического.
Если режим записи на карту памяти выбран линейный, то продолжительность непрерывной работы регистратора определяется объемом карты памяти.
Если режим записи на карту памяти выбран циклический, то продолжительность непрерывной работы регистратора в режиме регистрации неограниченна. Запись на карту памяти ведется в циклическом режиме, путем замещения самого старого суточного файла.
Пользователь имеет возможность получать текущие значения ПКЭ через ИК порт, как во время регистрации на карту памяти ММС, так и без карты памяти ММС.
Для просмотра и обработки следует изъять из регистратора карту памяти и считать с нее информацию с помощью карт-ридера.

Дополнительные устройства и программное обеспечение

  • ПО «Мастер поверки РК 1.01» для первичной и периодической поверки регистратора. Программа реализована в виде «мастера» и формирует протокол поверки;
  • ПО «Мастер протокол РК 1.01» осуществляет оценку, соответствия показатели качества электроэнергии (ПКЭ) установленным нормам. Программа реализована в виде «мастера». ПО формирует протокол соответствия качества измеренной ЭЭ, в том числе вычисление верхних и нижних значений ПКЭ за сутки (интервал); вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал); вычисление наибольших и наименьших значений ПКЭ за сутки (интервал);
  • ПО «Монитор РК 1.01» предназначено для установки даты и времени, просмотра усредненных и мгновенных значений измеряемых ПКЭ, проведения поверки регистратора в ручном режиме.

Особенности

  • Регистратор малогабаритный переносной.
  • Обеспечивает измерение и регистрацию: установившихся значений отклонения частоты переменного тока; установившихся значений отклонения напряжения основной частоты; коэффициента n-ой гармонической составляющей напряжения; коэффициента искажения несинусоидальности напряжения; глубину и длительность провала напряжения; коэффициент и длительность временного перенапряжения
Вес1 кг
