Регистратор ПКЭ кл. 0,05 для поверки трансформаторов напряжения РК 3.01 ПТ

  • Под заказ
  • Доставка по России
  • Производитель Парма
  • Производство: Россия

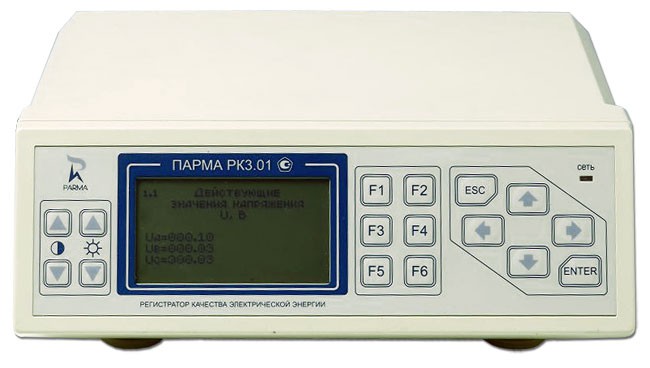

 Регистратор показателей качества электроэнергии кл. 0,05 для поверки трансформаторов напряжения Парма РК 3.01ПТ

Возможности и преимущества

Регистратор показателей качества электроэнергии Парма РК 3.01ПТ предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц. Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 Кв непосредственно или относительно вторичного измерительного трансформатора.
Рабочие условия применения в части воздействия климатических и механических факторов внешней среды соответствуют требованиям к группе 4 по ГОСТ 22261.
Регистратор Парма РК3.01ПТ является переносным и поставляется с транспортной сумкой, служащей для хранения аксессуаров, и с монтажным комплектом - специальной консолью, позволяющей установить регистратор стационарно. Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения. Выполняет аналого-цифровое преобразование мгновенных значений, входной массив данных обрабатывается цифровым сигнальным процессором, который производит все математические расчеты, в том числе и через преобразования Фурье. Зарегистрированные данные хранятся в энергонезависимой памяти. Регистратор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 для подключения ПК, для проведения автоматизированной поверки, юстировки, а также работы регистратора в системах АСУТП и АСКУЭ.
В регистраторе Парма РК 3.01 реализован расчет превышений нормально - и предельно допускаемых значений для период регистрации. Предоставлена информация о максимальных и минимальных значениях измеряемых величин и предусмотрена возможность поминутного просмотра зарегистрированных значений.
Регистратор имеет гибкую систему возможностей и настроек:
  • выбор любого значения номинального напряжения в измеряемом диапазоне;
  • выбор способа подключения "звезда" или "треугольник";
  • индикацию текущих значений и результатов измерений;
  • возможность задания до четырех не перекрывающихся временных интервалов, регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
  • пользователь имеет возможность выбрать набор из имеющихся профилей уставок или создать и сохранить свой собственный набор;
  • возможность непосредственного подключения принтера для печати отчета;

Отчет о регистрации содержит:

  • информацию о нештатных ситуациях
  • статистику регистрации ПКЭ, рассчитанную для суток и для интервалов, а именно: среднее значение за сутки (интервал); максимальное значение за сутки (интервал); минимальное значение за сутки (интервал); относительное время выхода за нормально допустимые значения за сутки (интервал); относительное время выхода за предельно допустимые значения за сутки (интервал);
  • заключение о соответствии качества электрической энергии для суточной и для интервальной статистики;
  • шестнадцать зарегистрированных провалов или перенапряжений за каждую минуту.

Область применения регистратора Парма РК 3.01 ПТ

  • измерение показателей качества электрической энергии в соответствии с ГОСТ 13109-97.

Особенности

  • Выбор любого значения номинального напряжения в измеряемом диапазоне;
  • выбор способа подключения "звезда" или "треугольник";
  • индикацию текущих значений и результатов измерений;
  • возможность задания до четырех не перекрывающихся временных интервалов, регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
  • пользователь имеет возможность выбрать набор из имеющихся профилей установок или создать и сохранить свой собственный набор;
  • возможность непосредственного подключения принтера для печати отчета

Технические характеристики

Измеряемая величина
Диапазон измерения, Xмакс - Xмин
Интервал усреднения, cекунд
Пределы допускаемых погрешностей регистратора
абсолютной, D X
относительной, d X
Действующее значение напряжения U, В
от 0,7 Uном до 1,3 Uном
60
-
± 0,2 %
Установившееся отклонение напряжения d U, %
от – 30 до + 30
60
± 0,2
-
Установившееся действующее значение напряжения основной частоты U(1), В
от 0,7 Uном до 1,3 Uном
60
-
± 0,2 %
Установившееся отклонение действующего значения напряжения основной частоты d U(1), %
от – 30 до + 30
60
± 0,2
-
Частота f, Гц
от 45 до 55
20
± 0,02
-
Отклонение частоты D f, Гц
от – 5 до + 5
20
± 0,02
-
Коэффициент несимметрии напряжений по обратной последовательности основной частоты К2U, %
от 0 до 30
3
± 0,3
-
Коэффициент несимметрии напряжений по нулевой последовательности основной частоты К0U, %
от 0 до 30
3
± 0,3
-
Коэффициент искажения синусоидальности кривой напряжения KU, %
от 0 до 30
3
при KU < 1%
±0,1%
при KU > 1%
± 10 %
Коэффициент n-ой гармонической составляющей напряжения КU(n), при n от 2 до 40, %
от 0,05 до 30,00
3
при КU(n) < 1%
± 0,05 %
при КU(n) > 1 %
± 5 %
Коэффициент временного перенапряжения Kпер U
от D* до 1,3
-
± 2,2/Uном
-
*D = 1 + dUпр в/100, где dUпр в - значение установленного предельно допустимого отклонения напряжения вверх
Глубина провала d Uп, %
от d** Uпр н до 100 %
-
± 220/Uном
-
**dUпр н - значение установленного предельно допустимого отклонения напряжения вниз
Длительность провала D tп, мс
от 10 до 59960
-
при D tп < 20 c: ± 10 мс
-
Длительность перенапряжения D tпер, мс
от 40 до 59960
-
при D tпер < 20 c: ±10 мс
-
Астрономическое время
-
-
± 1 с/сут
-
Наибольшее время непрерывной регистрации
10080 мин



Значение номинального действующего значения напряжения Uном, в Вольтах
от 45 до 400



Общие данные




Число входных каналов
3



Диапазон входных напряжений переменного тока
31,5… 520 В



Напряжение питания регистратора (AC/DC)
100 - 240 В



Входное сопротивление регистратора не менее
500 кОм



Потребляемая мощность не более
15 ВА



Рабочие условия применения
-20… +55°С




Габариты и масса

Размеры, мм (измерительный блок) 200 х 230 х 80

Масса  кг  1,2
