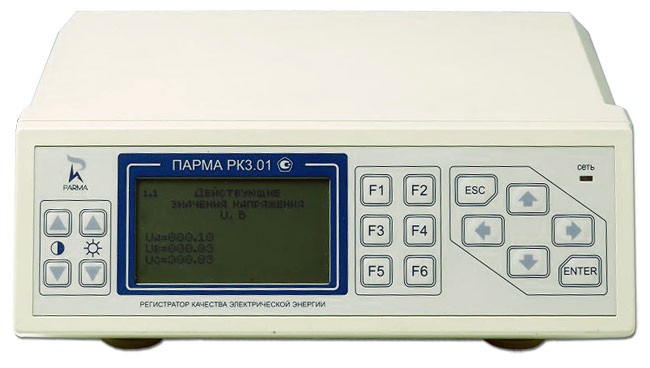

Переносной регистратор параметров качества электроэнергии Парма РК 3.01 (без монтажной панели)

  • Под заказ
  • Доставка по России
  • Производитель Парма
  • Производство: Россия

Регистратор данных Парма РК 3.01

Возможности и преимущества

Регистратор показателей качества электроэнергии Парма РК 3.01 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц. Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 Кв непосредственно или относительно вторичного напряжения протокола трансформатора.
Основная область применения: измерение показателей качества электрической энергии в соответствии с ГОСТ 13109-97.
Рабочие условия применения в части воздействия климатических и механических факторов внешней среды соответствуют требованиям к группе 4 по ГОСТ 22261.
Регистратор является переносным и поставляется с транспортной сумкой, служащей для хранения аксессуаров, и с монтажным комплектом - специальной консолью, позволяющей установить регистратор стационарно. Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения. Выполняет аналого-цифровое преобразование мгновенных значений, входной массив данных обрабатывается цифровым сигнальным процессором, который производит все математические расчеты, в том числе и через преобразования Фурье. Зарегистрированные данные хранятся в энергонезависимой памяти. Регистратор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 для подключения ПК, для проведения автоматизированной поверки, юстировки, а также работы регистратора в системах АСУТП и АСКУЭ.
В регистраторе реализован
  • расчет превышений нормально и предельно допускаемых значений для период регистрации. Предоставлена информация о максимальных и минимальных значениях измеряемых величин и предусмотрена возможность поминутного просмотра зарегистрированных значений. Регистратор имеет гибкую систему возможностей и настроек:
  • выбор любого значения номинального напряжения в измеряемом диапазоне;
  • выбор способа подключения "звезда" или "треугольник";
  •  индикацию текущих значений и результатов измерений;
  • возможность задания до четырех не перекрывающихся временных интервалов регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
  • пользователь имеет возможность выбрать набор из имеющихся профилей уставок или создать и сохранить свой собственный набор;
  • возможность непосредственного подключения принтера для печати отчета;

Область применения регистратора данных Парма РК 3.01

  • контроль параметров электрической энергии на предприятиях промышленности и энергообъектах с целью оптимизации режимов и графиков энергопотребления (энергоаудит);
  • обязательная сертификация электроэнергии, предназначенной для приобретения и использования гражданами;
  • экспертизы качества электроэнергии, связанные с возможными исками по договорам энергоснабжения.

 Особенности

  • Раздельные изолированные входы для каждого канала, что позволяет регистрировать напряжение от разных трехфазных систем одновременно. Возможность измерения параметров напряжений в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях.
  • Графический ЖКИ 128х64 точки. Функциональная клавиатура.
  • Многоступенчатое меню. Отображение на ЖКИ измеряемых и вычисляемых величин, характеризующих текущие показатели качества электрической энергии.
  • Возможность подключения принтера для распечатки протокола результатов измерений.
  • Возможность связи c ПК через параллельный / последовательный интерфейс для конфигурирования прибора и считывания накопленной статистической информации, а также встраивания в системы АСУТП и АСКУЭ.
  • Задание пользователем нескольких (до четырех) временных интервалов в течение суток и астрономического времени начала и окончания каждого временного интервала.
  •  Ввод пользователем нескольких (для каждого временного интервала) наборов нормально и предельно допускаемых отклонений ПКЭ и номинальных значений входных сигналов.
  • Многоуровневое разграничение прав доступа и конфигурирования прибора. "ПАРМА РК 3.01"
  • Длительное хранение обработанной информации (до 10 лет), что позволяет его применение на удаленных и необслуживаемых объектах.

Технические характеристики

Измеряемая величина
Диапазон
Погрешность
Действующее значение напряжения
(0,7… 1,3 В)Uн
± 0,2%(отн.)
Установившееся отклонение напряжения
± 30%
± 0,2(абс.)
Отклонение частоты
± 5 Гц
± 0,02(абс.)
Коэффициент искажения синусоидальности кривой напряжения
0… 30
<1% ± 0,1(абс.)≥1% ± 10(отн.)
Коэффициент n-ой гармонической составляющей напряжения
при n 2…40%
от 0,05… 30,00%
Коэффициент несимметрии напряжений по обратной последовательности
0… 30
± 0,3(абс.)
Коэффициент несимметрии напряжений по нулевой последовательности
0 …30%
± 0,5(абс.)
Длительность провала напряжения
10… 59960 мс
<20с ± 10мс
≥20с ± 20мс
Коэффициент временного перенапряжения
D=1,3
±2,2/Uном(абс.)
Глубина провала напряжение
dUпрн ¸ 100
±220/Uном(абс.)
D=1+dUпрв/100, где dUпрв - значение установленного предельно допустимого отклонения напряжения вверх;
dUпрн - значение установленного предельно допустимого отклонения напряжения вниз;
Общие данные


Число входных каналов
3

Диапазон входных напряжений переменного тока
31,5… 520 В

Время непрерывной регистрации, суток
7

Электрическая прочность изоляции между каналами
Не менее 3,5 кВ

Напряжение питания регистратора (AC/DC)
100 - 240 В

Входное сопротивление регистратора не менее
500 кОм

Емкость входных цепей не более
200 пФ

Потребляемая мощность не более
15 ВА

Температурный диапазон
-20… +55°С


Габариты и масса

Размеры, мм (измерительный блок) 95 х 235 х 216
Масса  кг  1,2
