Fluke CNX 3000 IND Беспроводная промышленная система CNX

  • Под заказ
  • Госреестр 53934-13
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Fluke
  • Производство: США
Fluke CNX 3000 IND беспроводная измерительная промышленная система

Промышленная система Fluke CNX 3000 IND на основе мультиметра Fluke CNX 3000

Беспроводная измерительная система Fluke CNX 3000 IND в полном составе, позволяющая проводить основные измерения при помощи мультиметра и одновременно просматривать показания с удаленных модулей измерения напряжения и тока.

Промышленная система Fluke CNX 3000 IND является частью команды беспроводных измерительных инструментов Fluke.

Подключите три беспроводных модуля переменного тока CNX i3000 iFlex к точке замера и просматривайте результаты со всех трех фаз на беспроводном мультиметре CNX с расстояния до 20 метров. Можно также подключить беспроводной модуль измерения напряжения переменного тока CNX v3000 и одновременно просматривать показания напряжения и тока. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте модули как независимые измерительные инструменты или объединяйте их с другими модулями CNX в систему для выполнения нескольких измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах.

Кроме того, больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени при помощи дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.

Промышленная система Fluke CNX 3000 IND обеспечивает измерения основных электрических параметров.

Беспроводной мультиметр CNX 3000 обеспечивает:
  • Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
  • Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
  • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
  • Запись минимальных и максимальных значений
  • CAT III 1000 В; CAT IV 600 В; IP54
Беспроводной модуль измерения напряжения переменного тока CNX i3000 iFlex обеспечивает:
  • Измерение истинных среднеквадратичных значений переменного тока до 2500 A
  • погрешность 3%
  • Запись до 65000 показаний
  • Датчик тока iFlex позволяет выполнять измерения в ограниченном пространстве
  • ЖК-дисплей с подсветкой
  • CAT III 1000, CAT IV 600 B, CAT III 1000 B; IP42
Беспроводной модуль измерения напряжения переменного тока CNX v3000:
  • Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
  • погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
  • Запись до 65000 показаний
  • ЖК-дисплей с подсветкой
CAT III 1000 В, CAT IV 600 B, CAT III 1000 B; IP42
Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.

Беспроводной мультиметр CNX 3000
Технические спецификации мультиметра Fluke CNX 3000
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
Технические характеристики
Переменное напряжение
Диапазон ¹
Разрешение
Погрешность ² ³
от 45 до 500 Гц
от 500 Гц до 1 кГц
600,0 мВ
0,1 мВ
1,0% + 3
2,0 % + 3
6,000 В
0,001 В
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция
Диапазон ¹
Разрешение
Погрешность
мВ
600,0 мВ
0,1 мВ
0,09 % + 2
В
6,000 В
0,001 В
0,09 % + 2
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
0,15 % + 2
)))
600 Ом
1 Ом
Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом
600,0 Ом
0,1 Ом
0,5 % + 2
6,000 кОм
0,001 кОм
0,5 % + 1
60,00 кОм
0,01 кОм
60,00 кОм
0,1 кОм
600,0 кОм
0,001 МОм
50,00 МОм
0,01 МОм
1,5 % + 3
Проверка диодов
2,000 В
0,001 В
1 % + 2
мкФ
1000 нФ
1 нФ
1,2 % + 2
10,00 мкФ
0,01 мкФ
100,0 мкФ
0,1 мкФ
9999 мкФ ¹
1 мкФ
10%
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток
Функция
Диапазон ¹
Разрешение
Погрешность
мА, перемен. т. (45 Гц - 1 кГц)
60,00 мА
0,01 мА
1,5 % + 3
400,0 мА ³
0,1 В
мА пост. тока ²
60,00 мА
0,01 мА
0,5 % + 3
400,0 В
0,1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон ¹
Разрешение
Погрешность
99,99 Гц
0,01 В
0,1 % + 1
999,9 Гц
0,1 В
9,999 кГц
0,001 кГц
99,99 кГц
0,01 кГц
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики
Функция
Защита от перегрузок
Входной импеданс (номинальный)
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)
Подавление синфазного сигнала

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 120 дБ при пост. токе, 50 Гц или 60 Гц
> 60 дБ при 50 Гц или 60 Гц

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 60 дБ при пост. напр., до 60 Гц

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 120 дБ при пост. токе, 50 Гц или 60 Гц
> 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи
Полный диапазон
Типичный ток короткого замыкания
До 6 МОм
50 МОм

1100 В (среднеквадратичное значение)
< 2,7 В пост. тока
< 0,7 В пост. тока
< 0,9 В пост. тока
< 350 мА

1100 В (среднеквадратичное значение)
< 2,7 В пост. тока
< 2,000 В пост. тока
< 1,1 мА

Функция
Защита от перегрузки
Защита
мA
Защита предохранителем, 44/100 А, 1000 В, FAST
Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений
Функция
Погрешность
Функции постоянного тока
Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс
Функции переменного тока
Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс

Общие характеристики
Максимальное напряжение между любым контактом и заземлением
1000 В пост. тока или перем. тока ср.кв.знач.
Защита предохранителем (Ом) от вх. А
Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
ЖК-дисплей
Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000
Тип элементов питания
Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы
Минимум 300 часов
Температура
Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
Относительная влажность
от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C)
Высота над уровнем моря
Рабочая: 2000 м Хранения: 12000 м
Температурный коэффициент
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи
2,4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д)
4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
Вес
340 г
Стандарты безопасности
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-яредакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-яредакция CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость EMI, RFI, EMC, RF
EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP)
IP54

Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
Технические характеристики модуля переменного тока Fluke CNX i3000 iFlex

Характеристики
Диапазон
2500 A переменного тока
Разрешение
0,1 В
Погрешность
3 % ± 5 ед. мл. разр.
Пик-фактор (50 Гц/60 Гц)
3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2
Дисплей
3-1/2 знака, ЖКД с подсветкой
Скорость регистрации/интервал
мин. 1 сек/возможность настройки с ПК или передней панели
Тип элементов питания
2 AA, NEDA 15 А, IEC LR6
Время автономной работы
400 часов
Память запись
до 65 000 показаний
Неограниченный интервал прослушивания
5 с
Радиочастотная связь
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Дальность радиочастотной связи
20 метров
Рабочая температура
от -10 °C до +50 °C
Температура хранения
от -40 °C до +60 °C
Допустимая влажность при работе
90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость
EN 61326-1:2006
Соответствие стандартам безопасности
EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002
Уровень загрязнения
2
Температурный коэффициент
0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
Степень защиты
CAT IV 600 В, CAT III 1000 В
Сертификация
CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)
IP 42
Размеры (ВхШхГ)
16,5 см x 6,35 см x 3,56 см
(6,5" x 2,5" x 1,4")
Вес
0,22 кг
Ширина открытия клещей
25,4 см (10") (катушка)

Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
Технические характеристики модуля измерения напряжения Fluke CNX v3000
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
Переменное напряжение
Диапазон ¹
Разрешение
Погрешность ² ³
от 45 до 500 Гц
от 500 Гц до 1 кГц
6,000 В
0,001 В
1,0% + 3
2,0 % + 3
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Коэффициент формы ≤ 3 по всей шкале до 500 В, убывает линейно до коэффициента формы ≤ 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при коэффициенте формы не более 3.

Общие характеристики
ЖК-экран с подсветкой
3½ знака, разрядность 6000, обновление показаний 4/с
Тип элементов питания
2 AA, NEDA 15 А, IEC LR6
Время автономной работы
400 ч
Память
Запись до 65 000 показаний
Неограниченный интервал прослушивания
5 с
Радиочастотная связь
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Дальность радиочастотной связи
20 метров
Рабочая температура
от -10 до +50°C
Температура хранения
от -40 до +60 °C
Допустимая влажность при работе
90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость
EN 61326-1:2006
Соответствие стандартам безопасности
EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 61010-031:2002+A1:2008
Уровень загрязнения
2
Температурный коэффициент
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Степень защиты
CAT IV 600 В, CAT III 1000 В
Сертификация
CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)
IP 42
Размеры (ВхШхГ)
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес
0,22 кг

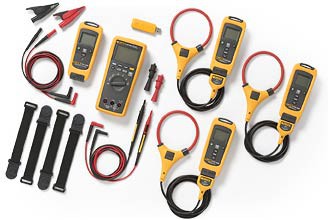

1. Беспроводной мультиметр Fluke CNX 3000;
2. Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000;
3. Три (3) беспроводных модуля переменного тока Fluke CNX i3000 iFlex;
4. Три (3) гибких токоизмерительных датчика iFlex i2500-10;
5. Беспроводной ПК-адаптер и ПО Fluke CNX pc3000;
6. Измерительные провода TL224;
7. Измерительные провода TL175;
8. Зажимы "крокодил" AC175;
9. Зажимы типа "крокодил" AC285;
10. Четыре (4) ремешка на магнитной подвеске.
Снят с производства
