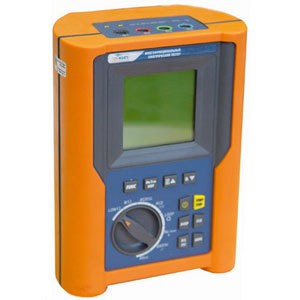

МЭТ-5035 Тэстер

  • Госреестр
  • Гарантия 3 года
  • Производитель АКИП
  • Производство: Китай

МЭТ-5035 - многофункциональный тестер параметров электрических сетей Акип

С учетом функциональной насыщенности прибора  МЭТ-5035  наиболее целесообразно его использование на крупных производственных или жилых объектах. Эта особенность позволяет выполнить весь объем контрольно-измерительных операций без необходимости иметь «под рукой» несколько отдельных приборов. С точки зрения удовлетворения потребностей электроэнергетики на таком объекте, как жилой дом или электропитающие устройства цеха АТС, приемопередающий радиоцентр (сотовая, транкинговая связь) — весьма просто реализовать принцип «одна бригада — всего один прибор».

Возможности и преимущества

  •          Измерения в 3-фазных и 1-фазных энергосистемах
  •          Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (током > 200 мА)
  •          Компенсация сопротивления измерительных проводов
  •          Измерение (RMS) напряжения и частоты
  •          Измерение параметров УЗО (АС, А - общего и селективного типа) : время отключения , ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА)
  •          Измерение полного сопротивления цепи "Ф-Ф", "Ф-Н", "Ф-З" и вычисление ожидаемого тока КЗ
  •          Измерение сопротивления изоляции (50В, 100В, 250В, 500В,1000 В)
  •          Измерение сопротивления заземления и проводимости грунта
  •          Определение правильности подключения и порядка чередования фаз (индикация)
  •          Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
  •          Графический ЖК-дисплей, батарейное питание, автовыключение
  •          Внутренняя память (350 тестов)
  •          Сумка- кейс для хранения и транспортировки
  •          В комплекте все необходимые аксессуары (измерительные провода, доп. штыри заземления и кабели)
  •          ПО управления + оптокабель RS-232
  •          Исполнение с двойной изоляцией корпуса (класс 2)

Технические характеристики

Измерение целостности проводников

Макс. напряжение теста (авто, R+time, R-time)
От 6 до 12 В, постоянное (без нагрузки)
Тестовый ток
> 0,2 А, постоянный (сопротивление < 5 Ом)
Разрешение
1 мА
Диапазон измерений
0,01…9,99 Ом / 10,9…99,9 Ом
Разрешение
0,01 Ом / 0,1 Ом
Погрешность измерения
± (2,0 % + 2 ед.сч.)
Измерение времени отключения УЗО

Тестовый ток
10-30-100-300-500 мА
Время отключения (мс)
1…999 тестовый ток 1/2 I∆N, I∆N
Начальное значение дифф. тока (∆ I)
2 I∆N для ВДТ общего типа
1…250 тестовый ток 2 I∆N для ВДТ селект. типа; 1…50 тест. ток 5 I∆N для ВДТ общ. типа;
1…160 тестовый ток 5 I∆N для ВДТ селект. типа
Разрешение
1мс
Погрешность измерения
± (2 % + 2 ед. счета)
Измерение отключающего тока УЗО

Измерение тока отключения
< 10 мА (АС-тип (0,5-1,4)∙I; А-тип (0,5-2,4)∙I); > 10 мА (АС-тип (0,5-1,4)∙I; А-тип (0,5-2)∙I)
Разрешение
0,1×IΔN
Измерение сопротивления изоляции

Тестовый ток
50 В       100 В     250 В     500 В     1000 В
Диапазон измерений
0,01…99,9 МОм (3) 0,01…199,9 МОм (3)0,01…499 МОм (4) 0,01…999 МОм (4) 0,01…1999 МОм (4)0,01…999 МОм
Погрешность измерения
± (2,0 % + 2 ед.сч.) на пределе 1, 2; ± (5,0 % + 2 ед.сч.) на пределе 3, 4
Измерение напряжения прикосновения Uп

Диапазон измерений
0 … 2 х Uп (Uп = от 25 В до 50 В)
Разрешение
0,1 В
Погрешность измерения
± (5,0 %   +3 ед.сч.)
Измерение сопротивления заземлений

Диапазон измерений
1…1999 Ом (с учетом заземления сооружения и коммуникаций)
Схема измерения
4-х проводная
Погрешность измерения
± (5,0 % + 3 ед.сч.)
Измерение частоты напряжения

Основная гармоника
47,0 ….63,6 Гц
Разрешение
0,1 Гц
Погрешность
± (1,0 % + 1 ед.сч.)
Измерение сопротивление цепи «фаза - фаза», «фаза - нейтраль»

Диапазон измерений
0,01…9,9 ; 10…199,9
Разрешение
0,01 Ом / 0,1 Ом
Погрешность измерения
± (5,0 % +3 ед.сч.)
Измерение сопротивления петли «фаза-земля»

Диапазон измерений
0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом
Разрешение
0,01 Ом / 0,1 Ом / 1 Ом
Погрешность измерения
± (5,0 %   +3 ед.сч.)
Измерение сопротивление шины «земля» (без отключения УЗО )

Тестовый ток
15 мА
Тестовое напряжение
100… 250 В (фаза-нейтраль)
Диапазон измерений
0,01… 1999 Ом
Разрешение
1 Ом
Погрешность измерения
± (5,0 % +3 ед.сч.)
Измерение сопротивления заземления (с доп. штырями)

Диапазон измерений (Ом )
0,01…19,9 / 20…199,9 / 200…1999
Погрешность измерения
± (5,0 % +3 ед.сч.)
Схема измерения
4-х проводная
Тестовый ток / напряжение
до 10 мА / до 20 В ср.кв. (77,5 Гц)
Измерение проводимости грунта (Р)

Диапазон измерений
0,6…20…200 Ом∙м (0,01…0,1…1…Ом∙м); 2…100…125 кОм∙м (0,01…0,1 кОм∙м)
Погрешность измерения
± (5,0 % +3 ед.сч.)
Схема измерения
4-х проводная (разнос штырей 10 м)
Тестовый ток / напряжение
до 10 мА / до 20 В ср.кв. (77,5 Гц)
Общие данные

Дисплей
ЖК индикатор, экран 65 мм х 65 мм, монохромный
Условия эксплуатации
0 °С … 40 °С;
Напряжение питания
1,5 В х 6 (тип АА)
Внутренняя память
350 тестов
Ресурс батарей
До 1000 тестов (до 40 часов записи)

Вес и габариты

Габаритные размеры 222х165х105 мм
Масса    1,2 кг
