Прецизионный измеритель RLC параметров LCR-821

  • Под заказ
  • Доставка по России
  • Производитель GW Instek
  • Производство: Тайвань

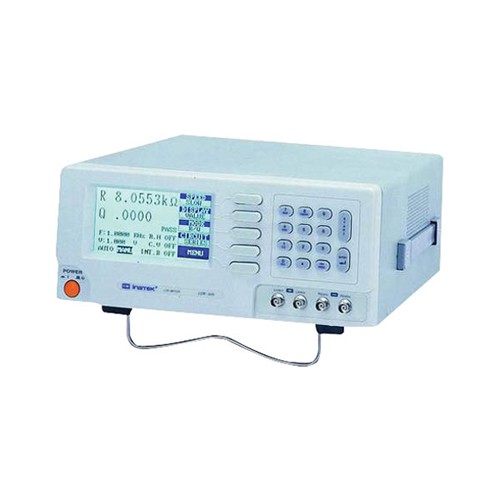

Измеритель RLC параметров LCR-821

Возможности и преимущества
  • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного / параллельного сопротивления
  • Базовая погрешность 0,1%
  • Тест-сигнала: 12 Гц - 200 кГц
  • Последовательная/параллельная схема замещения
  • Внутренне и внешнее смещения
  • Запись/считывание до 100 профилей
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, Δ-измерения
  • Усреднение результатов измерения
  • Программная компенсация начальной емкости и сопротивления
  • Большой высококонтрастный ЖК-дисплей с подсветкой
  • Интерфейс RS-232









Технические характеристики
Измеряемые параметры

Сопротивление
6,25 Ом – 410 кОм
Ёмкость (C)
20 пФ –2,083 мФ
Индуктивность (L)
5мкГн – 5417 Гн
Добротность (Q)
0,0001 – 9999
Тангенс угла потерь (D)
0,0001 - 9999
Базовая погрешность
± 0,1%
Режимы измерения
R/Q, C/D, C/R, L/Q
Запуск измерений
Автоматический или ручной
Схема измерений
Параллельная/последовательная (ручной выбор)
Тест сигнал

Частота тест-сигнала
12 Гц… 200кГц
Уровень тест-сигнала
5 мВ… 1275 мВ (шаг 5 мВ)
Память

Функции
Запись/считывание установленных параметров измерения
Объем памяти
100 ячеек
Постоянное смещение

Внутренний источник
Внешний источник
0В-30В (максимальный ток 200 мА)
Дисплей

Тип индикатора
ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, R эквив . ,∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
Формат индикации
5 разрядов на основной шкале
4 разряда на дополнительной шкале
Общие данные

Напряжение питания
100 В…240 В, 50/60 Гц
Условия эксплуатации
10°С…50°С и относительная влажность до 85%







Вес и габариты
Габаритные размеры, мм: 330х149х437
Масса, кг: 5,5
