Измеритель RLC LCR-826

  • Под заказ
  • Доставка по России
  • Производитель GW Instek
  • Производство: Тайвань

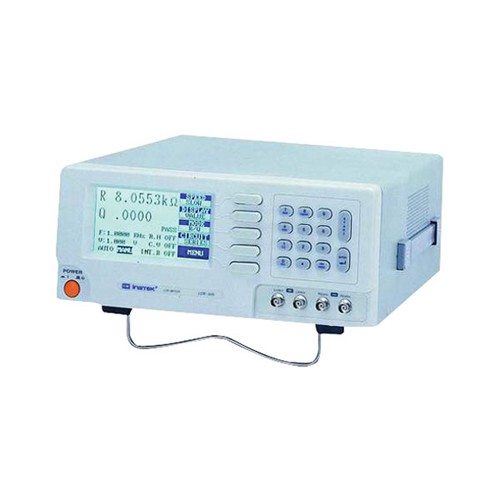

Измеритель RLC параметров LCR-826

Возможности и преимущества
  • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
  • Базовая погрешность 0,1%
  • Тест-сигнал 100 Гц - 2 кГц
  • Последовательная/параллельная схема замещения
  • Внутренне смещение 2 В, внешнее смещения до 30 В
  • Запись/считывание до 100 профилей
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, Δ-измерения
  • Усреднение результатов измерения (1 - 255)
  • Программная компенсация начальной емкости и сопротивления
  • Большой высококонтрастный ЖК-дисплей с подсветкой
  • Опция: интерфейс RS-232
  • Сортировщик компонентов






Технические характеристики
Измеряемые параметры

Сопротивление
6,25 Ом – 410 кОм
Ёмкость (C)
200 пФ –250 мкФ
Индуктивность (L)
500 мкГн – 650 Гн
Добротность (Q)
0,0001 - 9999
Тангенс угла потерь (D)
0,0001 - 9999
Время измерения
68мс
Базовая погрешность
± 0,2%
Режимы измерения
R/Q, C/D, C/R, L/Q
Запуск измерений
Автоматический или ручной
Схема измерений
Параллельная/последовательная (ручной выбор)
Тест сигнал

Частота тест-сигнала
100 Гц… 2 кГц , 16 фиксированных установок
Уровень тест-сигнала
100 мВ… 1275 мВ (шаг 5 мВ)
Дополнительные функции

Режим индикации измерений
Абсолютное значение, Δ-измерение, Δ-измерение в %
Режим усреднения
1…255 измерений
Память

Функции
0 В - 30 В (максимальный ток 200 мА)
Объем памяти
Запись/считывание установленных параметров измерения 100 ячеек
Постоянное смещение

Внутренний источник
100 мВ - 1275 мВ (шаг 5 мВ)
Внешний источник
Дисплей

Тип индикатора
ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, R эквив . ,∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
Формат индикации
5 разрядов на основной шкале
4 разряда на дополнительной шкале
Напряжение питания
100 В…240 В, 50/60 Гц

Комплект поставки
Измеритель LCR-826
1 шт.
Измерительный 4-проводной кабель LCR-06 A
1 шт.
Сетевой шнур
1 шт.
Руководство по эксплуатации
1 шт.

Вес и габариты
Габаритные размеры, мм: 330х149х437
Масса, кг: 5,5
