Установка для испытания параметров безопасности электрооборудования 5 кВ MI 2094 базовая комплектация

  • Госреестр 36055-07
  • Межповерочный интервал 12 месяцев
  • Производитель Metrel
  • Производство: Словения

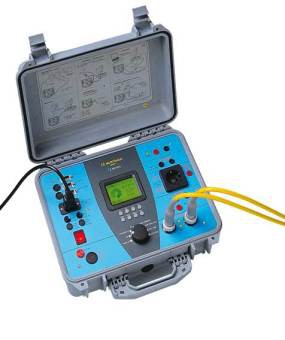

MI 2094 - установка для испытания параметров безопасности электрооборудования (5 кВ) Metrel (MI2094)

ОсобенностиMI 2094 Metrel

  • Пробойная установка универсальная.
  • Испытание изоляции на пробой U~ до 5000 В/50,60Гц, макс. мощность 500 ВА;
  • Измерение R изоляции от (0,001-999)МОм (250, 500, 1000 В);
  • Испытание целостности защитного проводника (I тест - до 25 А, U<6 В), испытание заземляющего кабеля 10 А;
  • Измерение времени разряда, тока утечки

Назначение установки MI 2094 Metrel

MI 2094 MetrelCE Multitester является переносной многофункциональной высоковольтной установкой для проведения ряда испытаний различного оборудования, портативных электроприборов, распределительных электрощитов и т.д.
MI 2094 Metrel может быть подключен к ПК для программирования процедуры измерения и задания последовательности измерений для проведения автоматического испытания. Благодаря возможности удаленного управления, CE Multitester может использоваться на производственных линиях для конечного контроля. Прибор встроен в удобный для переноски корпус, выполненный в виде чемодана..

Функции установки MI 2094 Metrel

  • Высоковольтные испытания напряжением переменного тока до 5000 В.
  • Измерение сопротивления изоляции напряжением постоянного тока до 1000В.
  • Измерение токов утечки.
  • Проверка целостности защитных проводников.
  • Функциональная проверка (измерение мощности, полной мощности, cos φ, напряжения, тока, частоты).
  • Измерение времени разряда.

 Отличительные особенности установки MI 2094

  • Программируемая процедура высоковольтных испытаний.
  • Возможность задания отключающего тока позволяет избежать повреждения изоляции во время высоковольтных испытаний.
  • Режим прожига.
  • Проверка целостности защитных проводников при токе 100 мA, 200мA, 10A и 25A.
  • Возможность задания посредством ПК последовательности измерений для проведения автоматического испытания.
  • Возможность дистанционного управления позволяет использовать CE Multitester на производственных линиях.
  • Опциональное ПО CELink позволяет программировать процедуры измерений и передавать результаты измерений на ПК для генерирования отчетов измерений.
  • Большой дисплей с подсветкой обеспечивает качественное отображение информации.
  • В стандартный комплект поставки включен широкий набор аксессуаров, в том числе высоковольтные измерительные пистолеты.
  • Размеры: 410 x 175 x 370 мм
  • Масса: 13,5 кг

Технические характеристики установки MI 2094

Испытание на пробой переменным током
Испытательное напряжение
0,1 - 0,999 кВ/ 1 – 5 кВ
Погрешность установки
± (2 % + 5 ед. сч)   /    ± (3 % + 5 ед. сч)
Диапазон установки тока
0,5 - 500 мА
Погрешность установки
± (5 % + 5 ед. мл. разряда)
Время теста
1с – 9 мин. 59 с, шаг – 1 с
Время отключения
< 30 мс
Испытание прожигом
Испытательное напряжение
100 В – 5 кВ
Диапазон установки тока
50 – 60 мА (макс.)
Мин. время «прожига»
10с
Измерение сопротивления изоляции
Диапазон измерения
0,200 – 1,999 МОм; 2 – 199,9 МОм; 200 – 999,9 МОм
Тестовое напряжение
250 / 500 В / 1000 В, постоянное
Разрешение
0,001 МОм
Погрешность
± (5,0%+10 ед. сч); ± (3,0%+ 3 ед. сч); ± (10,0%+10 ед. сч)
Время теста
Автоматический выбор или 1с – 10 мин, дискрет. – 1 с
Целостность
Диапазон измерения (автоуст.)
0,000– 100,0 Ом (макс. разрешение 0,001 Ом )
Тестовый ток
25 А, 10 А, 200 мА, 100 мА
Погрешность измерения
От 3% до 5% (зав. от диапазона и значения тока)
Измерение падения напряжения (опционально)
Диапазон измерения (автоуст.)
0,000– 100,0 Ом (макс. разрешение 0,001 Ом )
Тестовый ток
25 А, 10 А, 200 мА, 100 мА
Погрешность измерения
От 3% до 5% (зав. от диапазона и значения тока)
Измерение времени разряда (внутренний, внешний)
Диапазон напряжений
60 В – 750 В пик.
Измерительный диапазон
0 - 10 с (разрешение 0,1с)
Погрешность измерения
±(2% + 0,2 с)
Внутреннее сопротивление
96 МОм
Детектор токов утечки
Диапазон установки
0,00 – 3,99 мА / 4,0 – 20,0 мА
Разрешение
0,01 мА / 0,1 мА
Погрешность
±(5 % + 3 ед. мл. разряда)
Функциональный тест
Мощность
0 – 199,9 / 200 – 3500   (Вт, ВА) (разрешение 0,1 / 1 (Вт, ВА))
Погрешность
± (5 % + 10 ед. мл. разряда) / ± (5 % + 3 ед. мл. разряда)
Напряжение
0 – 400 В (разрешение 1 В)
Погрешность
± (2 % + 2 ед. мл. разряда)
Ток (RMS)
0 – 0,999 А / 1,00 – 15,99 А (разрешение 0,001 А / 0,01 А)
Погрешность
± (3 % + 5 ед. мл. разряда) / ± (5 % + 5 ед. мл. разряда)
Cos 
0 – 1,00 (разрешение 0,01)
Погрешность
± (3 % + 3 ед. мл. разряда)
Частота
45,00 – 65,00 Гц (разрешение 0,01Гц)
Погрешность
± (0,1 % + 3 ед. мл. разряда)
Общие данные
Таймер для испытаний
1 с - 9 мин. 59 с или непрерывно
Напряжение питания
230 В (-10 %, +6 %) / 50 Гц, 60 Гц
Условия эксплуатации
0 0C ... +40 0C, относ. влажность < 85%
Дисплей
ЖК, 160х116 мм
Внутренняя память
1638 ячеек
Интерфейсы
RS-232
Исполнение
Кат. III / 300 В, кат. II / 600 В
Габаритные размеры
410 мм х 175 мм х 370 мм
Масса
13,5 кг

Физические характеристики

Габаритные размеры     410 мм х 175 мм х 370 мм
Масса                                   13,5 кг
Снят с производства
