Аппарат высоковольтный испытательный Скат-70

  • Под заказ
  • Госреестр 36036-13
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель ИЦРСТ

Установка СКАТ-70 предназначена для испытания на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, а также для испытания на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую. Кроме того установка позволяет осуществлять прожиг кабелей и проводов для облегчения поиска повреждённых мест изоляции.

Возможно также применение установки для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Условия эксплуатации аппарата «СКАТ-70»

  • температура окружающего воздуха от -10 до +40C
  • относительная влажность воздуха до 80% при температуре +25C.

Описание работы «СКАТ-70»:

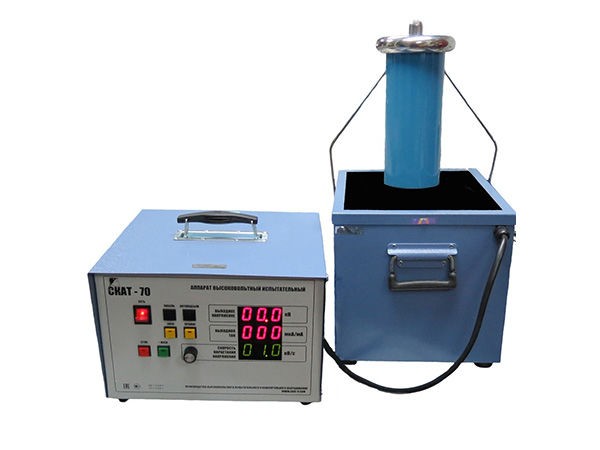

Установка представляет собой переносное устройство, состоящее из двух приборов, высоковольтного трансформатора и измерительного блока, которые соединены между собой кабелем. На высоковольтный трансформатор с измерительного блока подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.

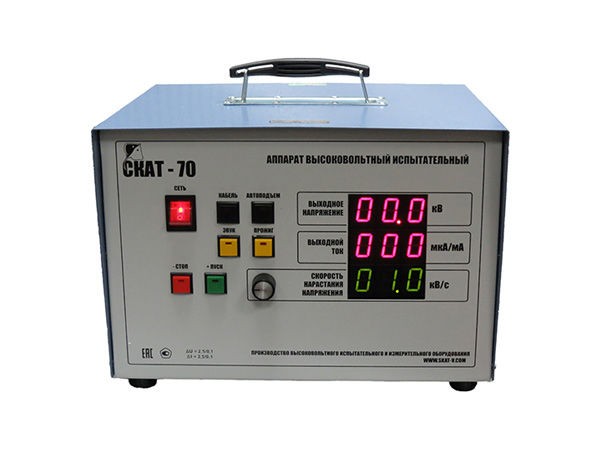

Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели измерительного блока. Уровни выходного напряжения и силы тока отображаются на встроенных индикаторах измерительного блока.

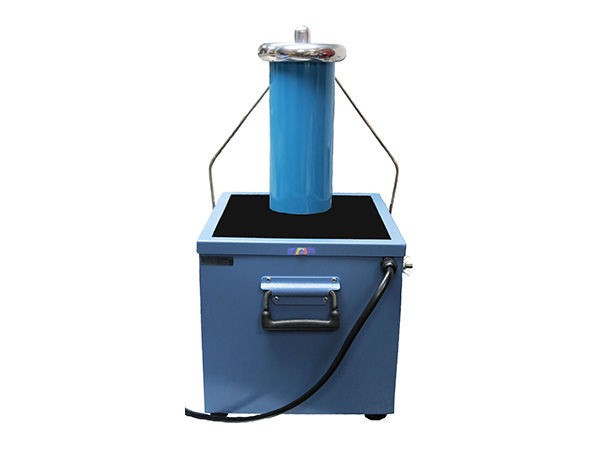

Высоковольтный трансформатор имеет штангу заземления, которая управляется от измерительного блока и служит для снятия с испытуемого изделия накопленного им заряда. При проведении измерений штанга отводится от высоковольтного вывода трансформатора.

Отличительные особенности «СКАТ-70»:

  • плавная регулировка напряжения;
  • точность измерения тока и напряжения;
  • автоматический режим для безопасности оператора;
  • цифровая индикация всех величин;
  • улучшенная эргономика;
  • улучшенная сходимость результатов;
  • звуковая сигнализация выходного напряжения ;
  • НИЗКАЯ ЦЕНА в сравнении с моделями АИД-70, АИП-70, УКД-70, АИИ-70.
Максимальное значение силы постоянного тока на выходе, мА17
Диапазон напряжений постоянного тока0,2 кВ - 70 кВ
Ручной режим подъема напряженияЕсть
Максимальное значение силы переменного тока на выходе, мА37
ТаймерЕсть
Автоматический режим подъема напряженияЕсть
Диапазон напряжений переменного тока0,2 кВ - 50 кВ
Вес640 кг
Длина640 мм
Ширина335 мм
Высота280 мм
1. Блок измерительный 1 шт.
2. Блок высоковольтный 1 шт.
3. Вставка диодная 1 шт.
4. Вставка-перемычка 1 шт.
5. Вставка плавкая 20А 1 шт.
6. Кабель сетевой 1 шт.
7. Паспорт 1 шт.
