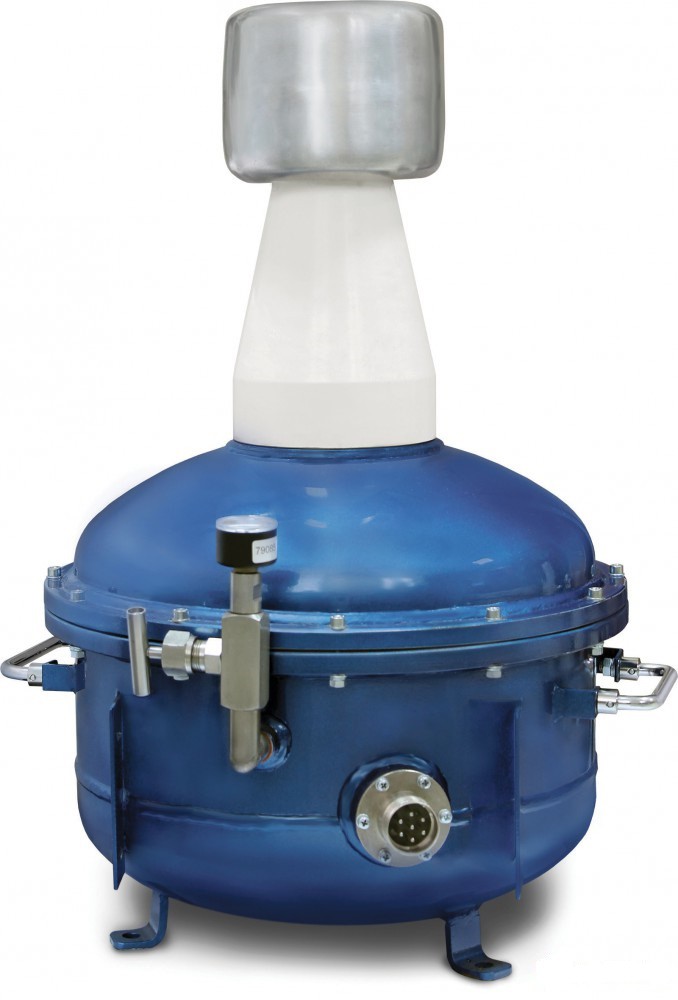

ТИОГ-55/17,5

Трансформатор испытательный однофазный газонаполненный ТИОГ-55 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 55 кВ.

Трансформатор ТИОГ-55 разработан для применения в составе передвижной испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

В стандартном исполнении трансформатор имеет мощность 7,5 кВА.

В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Максимальное значение силы переменного тока на выходе, мА320
Максимальная емксоть объекта испытаний, нФ20
Диапазон напряжений переменного тока0 кВ - 55 кВ
1. Трансформатор испытательный однофазный газонаполненный ТИОГ-55
Поставка приостановлена
