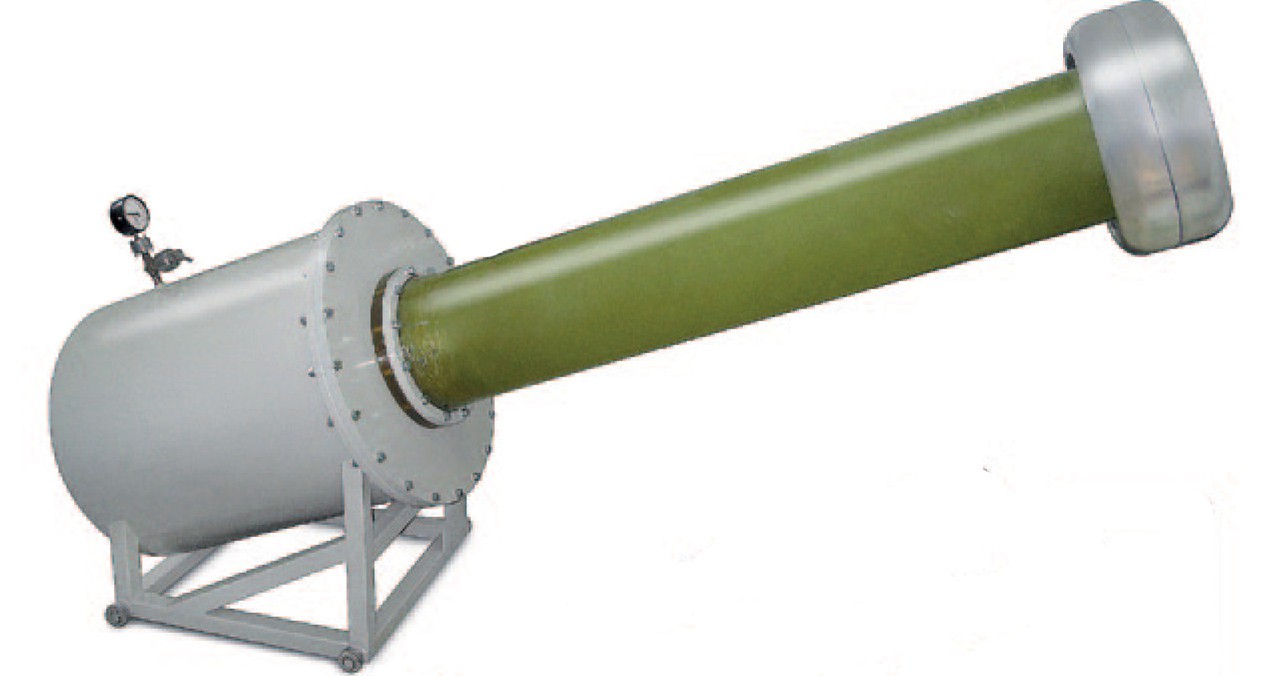

Трансформатор испытательный однофазный газонаполненный ТИОГ-250

ТИОГ-250 Трансформатор испытательный однофазный газонаполненный

Трансформатор испытательный однофазный газонаполненный ТИОГ-250 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 110 кВ и выше кратковременным переменным (50 Гц) напряжением до 250 кВ.

Трансформатор разработан для применения в составе передвижной испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

В конструкции трансформатора встроен один (или два – по запросу) высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь и частичных разрядов ЧР.

В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Варианты исполнения ТИОГ-250

Линейка выпускаемых трасформаторов ТИОГ включает:
- ТИОГ-55   - Выходное напряжение 55 кВ - ТИОГ-100 - Выходное напряжение 100 кВ - ТИОГ-125 - Выходное напряжение 125 кВ - ТИОГ-150 - Выходное напряжение 150 кВ - ТИОГ-250 - Выходное напряжение 250 кВ - ТИОГ-350 - Выходное напряжение 350 кВ - ТИОГ-500 - Выходное напряжение 500 кВ



Максимальное значение силы переменного тока на выходе, мА300
Максимальная емксоть объекта испытаний, нФ3.60
Диапазон напряжений переменного тока0 кВ - 250 кВ
1. Трансформатор испытательный однофазный газонаполненный ТИОГ-250
