Установка испытательная высоковольтная УИВ-500

  • Производитель ТЕСТСЕТ
  • Производство: Россия

Установки предназначены для испытаний оборудования с внешней воздушной изоляцией. По желанию Заказчика в конструкцию установки могут быть включены дополнительные «стыковочные» узлы, что позволяет использовать эти установки для испытаний геметизированных элегазовых КРУЭ по «закрытой» схеме.

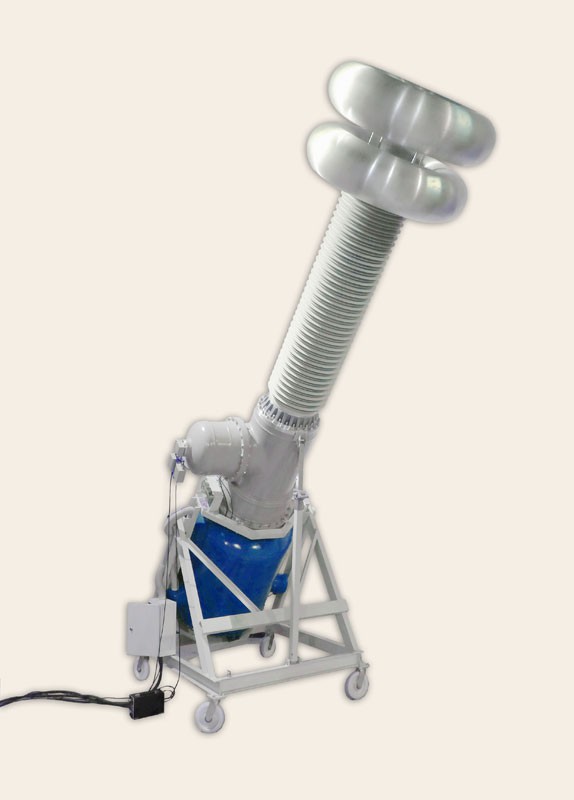

Установки позволяют проводить испытания в помещениях ограниченной площади и высоты потолков. Высоковольтный элегазовый блок легко перемещается по испытательному полю стенда , механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка.

Ручной режим подъема напряженияЕсть
Максимальная емксоть объекта испытаний, нФ1
Автоматический режим подъема напряженияЕсть
Диапазон напряжений переменного тока50 кВ - 500 кВ
Элегазовый блок в составе:
1. Испытательный трансформатор ИОГ-***;
2. Соединительный конденсатор;
3. Ввод воздух/элегаз;
4. Рама на колесах, с устройством для изменения наклона и фиксацией положения элегазового блока;
Блок регулятора напряжения в составе:
5. Регулировочный трансформатор;
6. Шкаф управления и коммутации;
7. Компенсирующий реактор.
Измеритель частичных разрядов ИЧР 201 в составе:
8. Портативный компьютер (ноутбук);
9. Измеритель характеристик частичных разрядов (ИЧР 201));
10. Выносной измерительный блок (ВИБ);
11. Фильтр высоких частот (ФВЧ) - 2шт;
12. Градуировочный генератор частичных разрядов (ГГЧР);
13. Комплект кабелей.

14. Пульт управления МПУ 2.16-01
15. Рабочий стол, кресло оператора
16. Лестница для монтажа
17. Комплект кабелей длиной не менее 10 м.
18. Цифровой амплитудный вольтметр ВА 11
Аттестационная и эксплуатационная документация в составе:
19. Руководство по эксплуатации;
20. Формуляр;
21. Программа первичной аттестации;
22. Протокол первичной аттестации;
23. Аттестат ФГУП "ВНИИМ им. Д.И.Менделеева" на установку;
24. Сертификат ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке емкостного делителя высокого напряжения;
25. Сертификат ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке прибора измерителя частичных разрядов ИЧР 201;
26. Свидетельство ФГУП "ТЕСТ Санкт-Петербург" о поверке цифрового амплитудного вольтметра ВА 11.
Снят с производства
