Высоковольтная испытательная установка УИВ-150/18М (150 кВ постоянного и переменного напряжения, мощность 18 кВА)

Элегазовая высоковольтная установка серии УИВ-150 кВ предназначена для испытаний электрической прочности изоляции электротехнических изделий и кабелей высоким постоянным и переменным напряжением промышленной частоты 50 Гц.

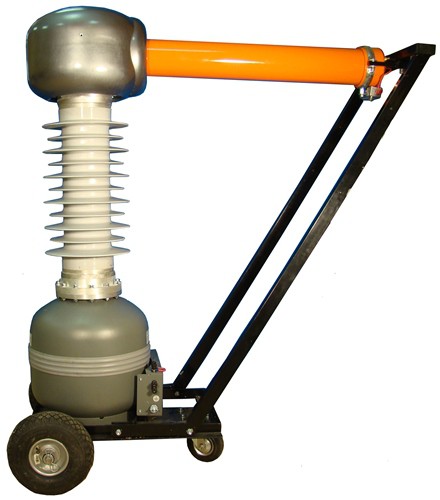

Установка УИВ-150/18М создана как для оборудования передвижных (автомобильных) ЭТЛ, так и для оснащения электролабораторий и стендов приемосдаточных испытаний промышленных предприятий. В этом случае раму установки монтируются съемные колеса.

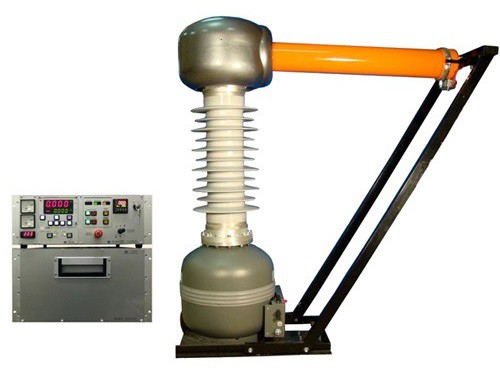

УИВ-150/18М – состоит из двух блоков: высоковольтного и управления

Высоковольтный блок смонтирован на общей раме и включает в себя испытательный трансформатор ИОГ-150 кВ/18, высоковольтный делитель напряжения ДН-150ЕО и высоковольтный диод ДВЛ-300 кВ с закорачивающим устройством.

Особенности конструкции высоковольтного блока установки:

  • Выпрямитель ДВЛ-300 с закорачивающим устройством размещены внутри высоковольтного ввода «воздух/элегаз» испытательного трансформатора;
  • Испытательный трансформатор и делитель напряжения имеют общий высоковольтный экран, внутри которого размещен оптоизолированный датчик токов утечки;
  • Конструкция высоковольтного блока позволяет развернуть его в высоковольтном отсеке электролаборатории в любую сторону относительно вертикальной оси трансформатора, обеспечивая свободное пространство для размещения необходимого оборудования и приборов.

Блок управления установкой включает в себя пульт ПУ-220-31/14 с регулятором напряжения РН-220/14 (полностью идентичен блоку управления установкой УИВ-100/20М).

Особенностью производимого компанией «ТЕСТСЕТ» оборудования является использование в качестве изоляционной среды элегаза (SF6 ). Достоинство элегаза – это нестареющая изоляция. Элегаз инертен, не ядовит, не опасен при вдыхании. Не имеет запаха, не горит и не поддерживает горение. Уже при небольшом избыточном давлении имеет длительную электрическую прочность. Заправка элегазом рассчитана на весь срок службы изделия. В эксплуатации установки не требуют никого обслуживания, кроме обычной чистки наружных изоляционных поверхностей.











Диапазон напряжений постоянного тока0 кВ - 150 кВ
Максимальное значение силы переменного тока на выходе, мА50
Максимальная емксоть объекта испытаний, нФ2.60
Диапазон напряжений переменного тока10 кВ - 150 кВ
Вес620 кг
Длина400 мм
Ширина420 мм
Высота999.99 мм
1. Трансформатор испытательный ИОГ-150/18;
2. Пульт управления;
3. Делитель напряжения ;
4. Диод ДВЛ-150-2;
5. Комплект кабелей.
6. Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки);
7. Руководство по эксплуатации вольтметра ВА 11;
8. Руководство по эксплуатации делителя напряжения ДН-ххЕ(О);
9. Аттестат на установку;
12. Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке делителя напряжения;
10. Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке вольтметра ВА 11.
