Установка испытательная высоковольтная УИВ-50/7,5

  • Гарантия 1 год
  • Производитель ТЕСТСЕТ
  • Производство: Россия

Высоковольтная испытательная установка УИВ-50/7,5 (50 кВ/7,5 кВА)

Элегазовые высоковольтные установки серии УИВ-15…100 кВ предназначены для испытаний электрической прочности изоляции электротехнических изделий и кабелей высоким постоянным и переменным напряжением промышленной частоты 50 Гц.

Установки серии УИВ-15…100 кВ имеют три основных типоисполнения:

  • Переносные установки УИВ-15…100 кВ/7,5 кВА
  • Передвижные установки УИВ-15…100 кВ/7,5 кВА либо 100 кВ/20 кВА
  • Мобильные установки УИВ-15…100 кВ/7,5 кВА либо 100 кВ/20 кВА

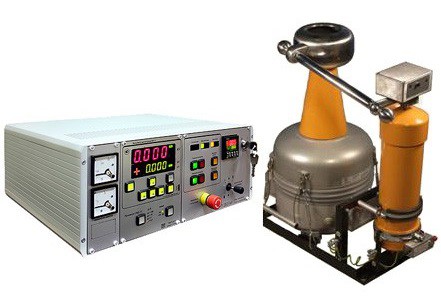

Представленная установка УИВ-50/7,5 выполнена в модификации «Переносная» - вес наиболее тяжелых элементов установки (пульт управления и испытательный трансформатор) не превышает установленных ГОСТом 50 кг, и они снабжены ручками для переноски. Установка специально спроектирована для проведения испытаний на месте монтажа электрооборудования в полевых условиях, а также для оснащения электролабораторий и стендов приемосдаточных испытаний промышленных предприятий. В комплект поставки может включаться тележка для перемещения УИВ по территории предприятия.

Фанерные ящики тары, в которых поставляется установка, одновременно является и ящиками, служащими для повседневного хранения и транспортировки. Размеры укладочных ящиков позволяют размещать компоненты установки в багажнике легкового автомобиля. Время извлечения и сборки не превышает 5-ти минут.

Дополнительные опции УИВ-50/7,5:

  • Пульт управления ПУ220-11/4.4 заменяется на ПУ220-12/4.4 (содержит встроенный низковольтный трансформатор) и в состав поставки включается дополнительный делитель напряжения ДН-10ЕО - появляется возможность плавного регулирования и измерения испытательного напряжения в диапазоне (1 – 5) кВ;
  • Для испытаний постоянным напряжением в состав поставки могут быть включены
  • выпрямитель ДВЛ-150 и оптоизолированный датчик тока СМД-10 для измерения токов утечки, (при этом делитель ДН-50Е заменяется на ДН-50ЕО);
  • В состав пульта управления ПУ220 может быть включен таймер, что позволяет задавать время приложения напряжения;
  • Оптоизолированный датчик тока СМД-11 для измерения емкостных токов на напряжении промышленной частоты 50Гц;
  • Тележка для перемещения установки;
  • Штанга для наложения заземления с разрядным сопротивлением ШПР-100;

Особенностью производимого компанией «ТЕСТСЕТ» оборудования является использование в качестве изоляционной среды элегаза (SF6 ). Достоинство элегаза – это нестареющая изоляция. Элегаз инертен, не ядовит, не опасен при вдыхании. Не имеет запаха, не горит и не поддерживает горение. Уже при небольшом избыточном давлении имеет длительную электрическую прочность. Заправка элегазом рассчитана на весь срок службы изделия. В эксплуатации установки не требуют никого обслуживания, кроме обычной чистки наружных изоляционных поверхностей.

Диапазон напряжений постоянного тока0 кВ - 70 кВ
Максимальное значение силы переменного тока на выходе, мА20
Максимальная емксоть объекта испытаний, нФ8.50
Диапазон напряжений переменного тока5 кВ - 50 кВ
Вес620 кг
Длина350 мм
Ширина350 мм
Высота580 мм
1. Трансформатор испытательный ИОГ-хх;
2. Пульт управления ПУ 220-11/4,4;
3. Делитель напряжения ДН-ххЕ(О);
4. Комплект кабелей.
5. Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки);
6. Руководство по эксплуатации вольтметра ВА 11;
7. Руководство по эксплуатации делителя напряжения ДН-ххЕ(О);
8. Аттестат на установку;
9. Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке делителя напряжения;
10. Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке вольтметра ВА 11.
