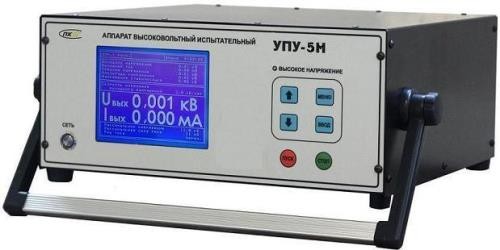

Универсальная пробойная установка УПУ-5М

Отличительные особенности аппарата:

  • Разработка и производство России
  • Два токовых канала измерения — с заземленной и незаземленной нагрузками
  • Дискретность отображения напряжения и тока — 1 В и 1 мкА
  • Встроенное разрядное устройство
  • Встроенный диодный выпрямитель
  • Встроенный конденсатор
  • Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
  • Защита экрана — поликарбонат с защитным покрытием
  • Стальной корпус,  одноблочное исполнение
  • Графическое отображение тока и напряжения
  • Установка тока отключения от 1 до 105 мА с шагом 1 мА
  • Режим стабилизации тока — ПРОЖИГ
  • Автоматический и ручной режим работы, таймер

Технические и метрологические характеристики УПУ-5М

Диапазон измерения напряжения переменного тока, кВ

Диапазон измерения напряжения постоянного тока, кВ

0,050…6,500

0,050…10,00

Диапазон измерения силы переменного тока, мА

Диапазон измерения силы постоянного тока, мА

0,005…105,0

0,005…21,00

Дискретность измерения напряжения, В

Дискретность измерения силы тока, мкА

1

1

Пределы относительной погрешности измерения напряжения, %

Пределы относительной погрешности измерения  силы  тока, %

± 1,0/0,3

± 1,0/0,3

± 2,0/0,3

Габаритные размеры, мм

360х165×370

Масса , кг

24±1

Максимальная потребляемая мощность, ВА

650

Средний срок службы, лет, не менее

5

1. Установка пробойная УПУ-5М – 1 шт.;
2. Кабель высоковольтный – 1 шт.;
3. Кабель сетевой – 1 шт.;
4. Ответная часть разъёма блокировки – 1 шт.;
5. Провод заземления – 1 шт.;
6. Вставка плавкая 5 А (установлена в сетевом разъёме) – 1 шт.;
7. Паспорт – 1 шт.
