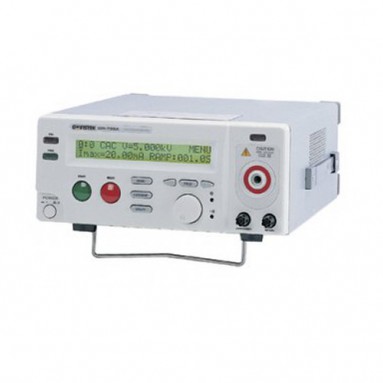

GPI-735A Измеритель параметров безопасности электрооборудования

  • Под заказ
  • Доставка по России
  • Производитель GW Instek
  • Производство: Тайвань

Установка комплексная для проверки параметров электробезопасности GPI-735A

Краткие характеристики:

  • Выходная мощность до 200 ВА
  • Испытание переменным напряжением до 5 кВ
  • Испытание постоянным напряжением
  • Измерение сопротивления изоляции
  • Детектор токов утечки, контроль сопротивления соединений
  • Микропроцессорное управление
  • Установка высокого напряжения при отключенной нагрузке
  • Возможна регулировка высокого в ходе теста
  • Высокая стабильность тестового напряжения
  • Запись и автовоспроизведение профилей (10 групп х 16 шагов)
  • Высококонтрастный ЖК-дисплей с подсветкой
  • Дистанционное управление (пуск, останов, результат испытания)
  • Интерфейс RS-232, ДУ (опции: GPIB, расширитель выхода 16 кан.)
  • Обеспечение максимальной безопасности при проведении измерений

Технические данные:

Характеристики
Параметры
Значения
Испытание переменным током
Испытательное напряжение
0,100…5,000 кВ; дискретность установки 5 В
Погрешность установки
≤ (1,0 % + 5 ед. мл. разряда)
Разрешение
± (1,0 % + 5 ед. мл. разряда)
Ограничение по току
30…40 мА (> 500 В, макс. 180 с) 0,1…30 мА (> 500 В, непрерывно)
Диапазон установки тока
0,10…40,0 мА; дискретность установки 0,02 мА
Погрешность установки
1 ± (1,0 % + 50 мкА)
Испытание постоянным током
Испытательное напряжение
00,100…6,000 кВ; дискретность установки 5 В
Нестабильность напряжения
≤ (1,0 % + 5 ед. мл. разряда)
Погрешность установки
≤ (1,0 % + 5 ед. мл. разряда)
Ограничение по току
0,1…10 мА (> 500 В, непрерывно)
0,1…2 мА (непрерывно)
Диапазон установки тока
0,10…10,0 мА; дискретность установки 0,01 мА)
Погрешность установки
± (1,0 % + 5 ед. мл. разряда)
Измерение сопротивления изоляции
Тестовое напряжение
50 / 100 / 500 / 1000 В, постоянное
Диапазон измерений
1…2000 МОм (50 / 100 В)
1…9900 МОм (500 / 1000 В)
Погрешность измерения
± 5,0 %; 1…500 Мом ± 10,0 %; 501…2000 МОм
± 20,0 %; 2001…9900 МОм
Контроль сопротивления соединений
Тестовый ток
(0,1 ± 0,01) А
Порог срабатывания
0,001…2000 Ом; дискретность установки 1 мОм
Погрешность детектирования
± 0,1 Ом (при 1 Ом)
Детектор токов утечки
Диапазон установки
1…40 мА; 40 фиксированных значений
Память
Функции
Запись/считывание профилей с автоматическим или ручным остановом
Количество установок
10 х 16
Общие данные
Время нарастания испытательного напряжения
0…999,9 с; дискретность установки 0,1 с
Время испытания
0…999,9 с (дискретность установки 0,1 с) или непрерывно
Напряжение питания
100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц



Физические Характеристики:

Габаритные размеры, мм: 330 х 149 х 446
Масса, кг: 14

Аналоги Снят с производства. GPI-735A:

Цена по запросу
Снят с производства
