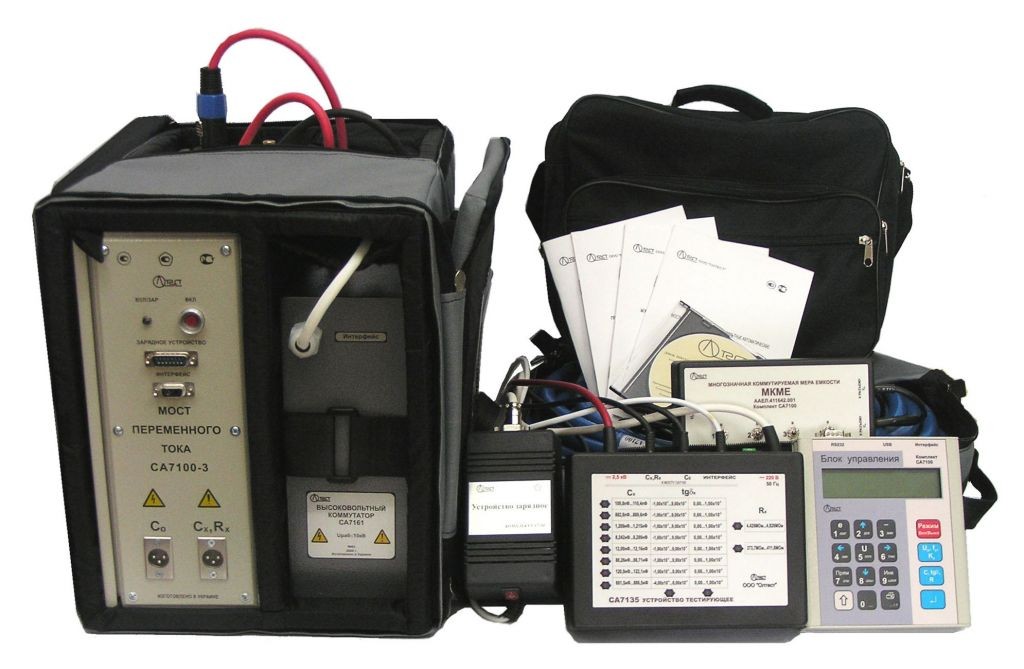

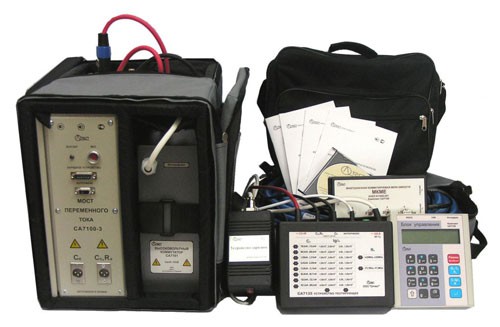

Мосты переменного тока высоковольтные автоматические СА7100-2
Мосты переменного тока высоковольтные автоматические СА7100-2 предназначены для измерений тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока, сопротивления изоляции постоянному току.
Эксплуатационные характеристики
- Блок управления Моста СА7100 устанавливается на рабочем месте оператора, а Блок измерительный размещается в огражденной высоковольтной зоне. Связь БУ с БИ осуществляется с помощью волоконно-оптического кабеля, что обеспечивает полную электробезопасность персонала.
- В стандартный комплект поставки Моста входит кабель измерительный КИ3 (25 м) с внешней изоляцией, выдерживающей рабочее напряжение до 10 кВ. В связи с этим при измерениях по "перевернутой" схеме не требуется принимать дополнительные меры по его изоляции.
- Отображение результатов измерения осуществляется на жидкокристаллическом индикаторе Блока управления, а наличие интерфейса USB позволяет управлять процессом измерения с помощью персонального компьютера.
- Программное обеспечение входит в комплект поставки СА7100-2.
- Результаты измерений сохраняются в энергонезависимой памяти и могут быть считаны компьютером. Результат каждого измерения, может быть идентифицирован по времени измерения и цифробуквенному обозначению объекта измерения.
- Работоспособность Моста может быть оперативно проверена даже в полевых условиях с помощью Тестирующего устройства, входящего в комплект поставки.
Нормальные условия применения
- Температура окружающего воздуха – от 15 до 25 °С;
- Относительная влажность воздуха – до 80% при температуре 25°С
Рабочие условия применения
- Температура окружающего воздуха – от минус 10 до плюс 40 °С;
- Относительная влажность воздуха – до 80% при температуре 25°С
Электропитание прибора
- Блока измерительного – от встроенного аккумулятора;
- Блока управления – от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В
