Измеритель коэффициента трансформации 3-х фазный ATRT-03B

  • Под заказ
  • Гарантия 1 год
  • Доставка по России
  • Производитель Vanguard

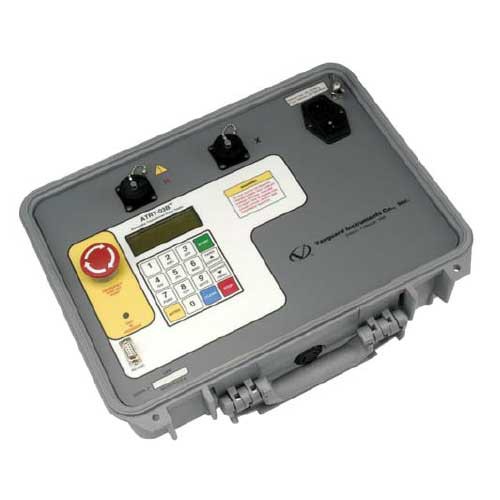

Vanguard ATRT-03B - 3-х фазный измеритель коэффициента трансформации

Приборы ATRT-03B специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в полевых условиях.

Провода обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды.

Приборы ATRT-03B прекрасно подходят для использования при производстве силовых трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других производителей.

Пользователь может задавать пределы измерений для проведения испытаний «годен/не годен», сравнение результатов измерения с шильдой трансформатора.

Особенности ATRT-03B

  • Коэффициент трансформации : 0.8 - 15,000
  • Встроенный 4.5" термо принтер (модели ATRT-03 и ATRT-03A)
  • Измерение тока возбуждения
  • Отклонение угла сдвига фазы
  • Компьютерный интерфейс
  • Расчет отклонения измеренных параметров от шильды (номинальными параметрами трансформатора)
  • Расчет % ошибки, основанной на измеренном и рассчитанном коэффициенте трансформации
  • Встроенная система автоматической смены РПН
  • Ударопрочный корпус с удобной ручкой для переноски
  • Питание от аккумуляторов ( модель ATRT-03A)

На сегодняшний день компания VANGUARD INSTRUMENTS предлагает 4 модели приборов 3-х фазных измерителей коэффициента трансформации серии ATRT:

ATRT-03B (BASIC) - основная модель

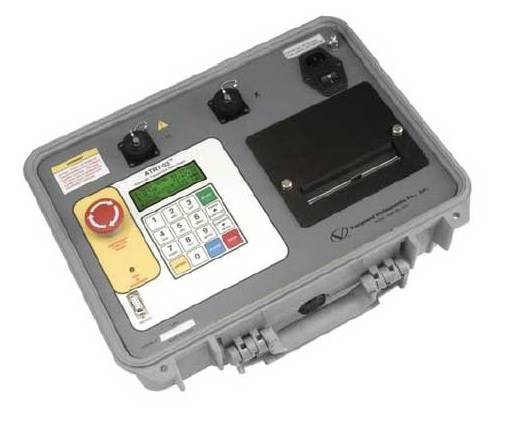

ATRT-03 (Стандарт) - как ATRT-03B плюс встроенный принтер

ATRT-03A (Авто) - как ATRT-03B плюс встроенный принтер и питание от аккумуляторов

Специализированная модель тестера TRI PHASE - тестирование не только обычных трансформаторов, но и трансформаторов с изменением (сдвигом) фазы

Каждая модель может выпускаться в ударопрочном, промышленном корпусе - добавляется S2 (series2) в конце кода - например ATRT-03 S2

Применение

Прибор ATRT-03B подает напряжение на высоковольтную обмотку трансформатора и производит точное измерение результирующего напряжения на низковольтной обмотке. Прибор имеет максимальное напряжение 100В, что является уникальным на сегодняшний день и позволяет проводить измерения даже в условиях сильных электро магнитных помех и наводок, например на подстанциях. Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах (разница между заводскими параметрами и измеренными прибором).

Коэффициент трансформации трансформатора

Коэффициент трансформации трансформатора представляет собой отношение количества витков в высоковольтной обмотке к количеству витков в низковольтной обмотке. Для большинства трехфазных

трансформаторов имеет место определенная сложность в сравнении измеренного и номинального значений этого отношения в связи с тем, что для приведения измеренного значения к номинальному требуются коэффициенты, такие например как √3. Прибор ATRT-03B автоматически вводит этот коэффициент в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.

Ток возбуждения

Прибор ATRT-03B обеспечивает точное измерение тока возбуждения (с точностью до 0,1 мА, макс. 2А), что может помочь в получении информации о состоянии сердечника трансформатора.

Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.

Отклонение угла сдвига фазы и его применение

Отклонение угла сдвига фазы, отображаемое либо в градусах (минутах), либо в радианах, представляет собой фазовое соотношение между сигналом по напряжению, подаваемым на высоковольтную обмотку, и сигналом по напряжению, снимаемым с низковольтной обмотки. Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низкозатратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке».

Как правило, отклонение угла сдвига фазы по высокой и низкой стороне трансформатора крайне мало. Однако, если имеет место ухудшение состояния или повреждение сердечника трансформатора, отклонение угла сдвига фазы может измениться значительно.

Прибор ATRT-03B определяет коэффициент трансформации в диапазоне от 0.8 до 15,000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.

Прибор ATRT-03B может проводить тестирование практически любого трансформатора, таких как

однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору. Также автоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.

Прибор ATRT-03B может автоматически сам определять и испытывать 67 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC. Для дополнительной безопасности Пользователя прибор автоматически перед подачей тестового напряжения на трансформатор проверяет правильность подключения прибора к высокой и низкой стороне.

Три тестирующих переменных напряжения 8В, 40 и 100В позволяют прибору ATRT-03 тестировать трансформаторы тока, напряжения и мощности.

ОПЦИЯ TSB BOX

При помощи данной опции Пользователь имеет возможность одновременно проводить измерение сопротивления обмоток трансформатора приборами TRM-203 или TRM403 и коэффициента трансформации приборами серии ATRT, используя один комплект тестирующих кабелей.

При использовании TSB Box нет необходимости переподключать провода как к тестируемому оборудованию, так и к приборам, после того как было сделано первое подключение. Не нахо ходить туда-обратно, или залезать на трансформатор для нового подключения или отключения тестирующих кабелей.







Колличество фаз3
Ток возбуждения, А0,1 А - 2 А
Погрешность измерения коэффициента трансформации, %1
RS-232Есть
Напряжение возбуждения, В8 В - 100 В
Коэффициент трансформации0,8 - 15 000
Диапазон угла сдвига фаз0 градус - 360 градус
Вес6 кг
Длина432 мм
Ширина330 мм
Высота178 мм
1. Прибор ATRT-03B
7,5 м удлинительный кабель
2. RS-232 кабель
3. Документация
4. Кабель питания и заземления
5. Комплект проводов 4,5 м для тестирования 3-х фазных трансформаторов
6. Комплект проводов 4,5 м для тестирования однофазных трансформаторов
7. Программное обеспечение
