Измерительный комплект для проверки релейной защиты РЕТОМ-61

  • Под заказ

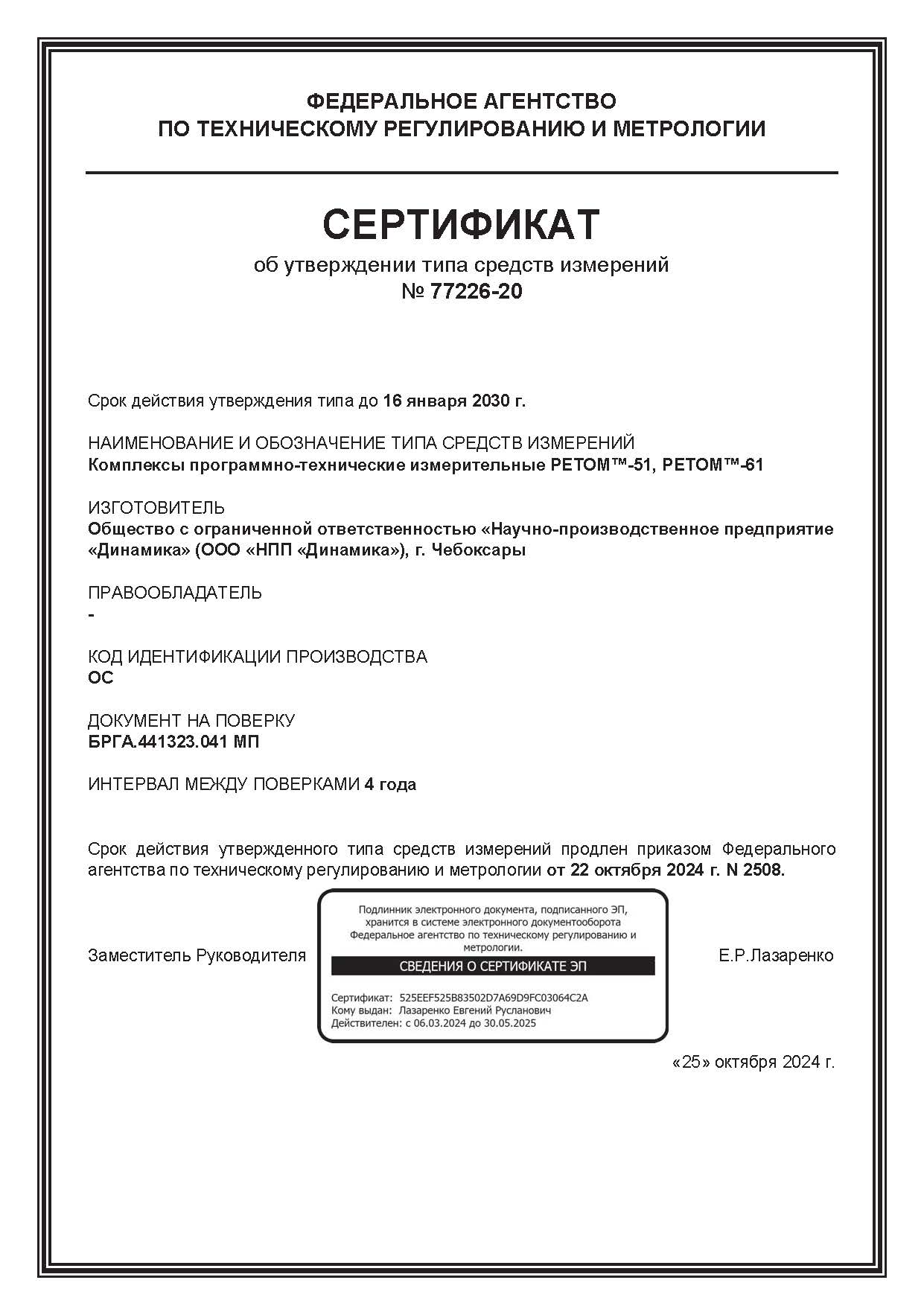

  • Госреестр 39508-14
  • Межповерочный интервал 24 месяца
  • Доставка по России
  • Производитель НПП Динамика

РЕТОМ-61

Испытательный комплекс для релейной защиты и автоматики РЕТОМ-61

Универсальный испытательный комплекс на базе прибора РЕТОМ-61 - это актуальное решение сложных задач диагностики. Комплекс позволяет как в ручном, так и в автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений - от электромеханических панелей до микропроцессорных терминалов.

Больше ток - шире спектр проверок!

Основные достоинства РЕТОМ-61

Новые возможности:

  • выходной ток каждого канала тока увеличен до 36 А, при этом мощность составляет 500 ВА;
  • максимальный выходной ток 160 А в однофазном режиме позволяет охватить до 90% используемых уставок по току;
  • две трехфазные системы токов позволяют просто и быстро проверить дифференциальные защиты трансформаторов;
  • четыре источника напряжения позволяют организовать трехфазную систему напряжений и гальванически изолированный канал 3Uo;
  • для питания проверяемого устройства имеется специальный источник напряжения постоянного тока (264 В);
  • частотный диапазон увеличен до 1000 Гц;
  • связь с ПК осуществляется с помощью порта Ethernet.

Удобство эксплуатации РЕТОМ-61:

  • трехфазная система напряжений совместно с каналом 3Uo позволяет проверять сложные защиты, которым необходимо подключение напряжения звезды и разомкнутого треугольника (либо напряжение с ШОН), автосинхронизаторы и т.д.;
  • совместная работа с комплексом РЕТОМ-ВЧ позволяет полноценно проверить весь полукомплект дифференциальнофазной защиты. РЕТОМ-61, работая совместно с устройством РЕТОМ-61850, позволяет проверять микропроцессорные защиты по стандарту обмена данными МЭК 61850;
  • применение блока РЕТ-64/32 позволяет увеличить количество дискретных входов до 80 и выходов до 40;
  • при помощи блоков РЕТ-GPS можно организовать синхронную работу двух комплексов, находящихся на большом расстоянии друг от друга, что предоставляет возможность одновременной проверки обоих полукомплектов защиты линии, находящихся на ее концах, например, ДФЗ-201;
  • применение технологии Ethernet для связи приборов с ПК увеличивает скорость обмена данными и делает возможным управление несколькими приборами РЕТОМ-61 с одного ПК. Объединение 10 приборов в единый комплекс дает уникальную возможность по проведению динамических испытаний и моделированию переходных процессов с использованием до 60 каналов тока и 40 каналов напряжения; однофазный трансформатор тока РЕТ-10 предназначен для масштабирования тока с коэффициентами 10, 5 и 0,1, что позволяет получать достоверный ток с канала от 1 мА до 300 А;
  • трехфазный трансформатор напряжения РЕТ-ТН предназначен для масштабирования напряжения с коэффициентами 1/v3; 1; v3 и 5, это позволяет осуществлять проверку устройств РЗА на напряжение 0,4 и 0,66 кВ, в том числе и счетчиков электроэнергии;
  • все разъемы для подключения расположены на лицевой панели, что позволяет работать с прибором, находящимся как в горизонтальном, так и в вертикальном положении;
  • встроенный в РЕТОМ-61 микрокомпьютер обеспечивает работу прибора с любым компьютером под управлением операционной системы Windows 2000/XP/Vista/Seven;
  • прибор оснащен полнофункциональным двухканальным осциллографом-мультиметром;
  • встроенный 16-входовой дискретный анализатор с высоким разрешением (0,1 мс) позволяет максимально полно про- анализировать реакцию проверяемой защиты;
  • 8 выходных реле позволяют задавать любые комбинации дискретных сигналов при тестировании сложных систем защиты, в особенности микропроцессорных;
  • широкий набор программ бесплатного стандартного пакета ПО позволяет в ручном и полуавтоматическом режиме, а пакет специализированных программ и в автоматическом, удобно и быстро проверить любые реле и защиты;
  • открытая архитектура управления РЕТОМ-61 позволяет пользователям создавать собственные проверочные программы с широкими возможностями автоматизации;
  • использование стандартных средств Windows для оформления протоколов испытаний облегчает работу по созданию отчетов;
  • удобный способ обновления ПО позволяет всегда использовать последнюю версию;

Надежность и безопасность РЕТОМ-61:

  • интеллектуальное устройство с широким внутренним мониторингом обеспечивает высокую безопасность как самого прибора, так и проверяемого оборудования;
  • при появлении любой аварийной ситуации сигналы на всех выходах отключаются, а процесс проверки приостанавливается до ликвидации аварии, что значительно повышает безопасность выполнения работ и достоверность полученных результатов;
  • гальваническая развязка между аналоговыми входами сделала безопасным процесс измерения внешних напряжений;
  • безопасные клеммы каналов исключают возможность поражения персонала напряжением;
  • надежная работа в широких пределах сетевого напряжения;
  • прочный и эстетичный корпус прибора устойчив к механическим воздействиям.

Область применения РЕТОМ-61:

Комплекс РЕТОМ-61 позволяет как в ручном, так и автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений:

  • современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
  • полупроводниковые отечественные устройства релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
  • вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства "ЧЭАЗ", например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
  • отечественные и зарубежные приборы определения места повреждения;
  • панели противоаварийной автоматики и цепи телеизмерения;
  • устройства синхронизации;
  • счетчики электроэнергии;
  • системы возбуждения генераторов;
  • железнодорожные защиты.

Вес46.20 кг
1. Ретом-61- 1 шт.;
2. ЗИП - 1 компл.;
- Сумка Ретом-61 - 1 шт.;
- Сумка ЗИП Ретом-61 - 1 шт.;
- Кисет Ретом-61 - 1 шт.;
- Закоротка - 2 шт.;
- Кабель Ethernet - 1 шт.;
- Кабель информационный КИ-04-1 - 1 шт.;
- Кабель информационный КИ-04-2 - 1 шт.;
- Кабель сетевой (3х1,5 мм2) - 1 шт.;
- Кабель коммутации КК-04-1 - 1 шт.;
- Кабель коммутации КК-04-2 БЫСТРЫЕ - 1 шт.;
- Кабель общего назначения КОН-04 - 10 шт.;
- Кабель силовой КСТ-04-1 - 1 шт.;
- Кабель силовой КСТ-04-2 - 1 шт.;
- Кабель силовой КСН-04 - 1 шт.;
- Кабель синхронизации КСИ - 1 шт.;
- Кабель заземления - 1 шт.;
- Концеватель "черный" U - образный сильноточный - 1 шт.;
- Концеватель "красный" U - образный сильноточный - 1 шт.;
- Сумматор - 2 шт.;
- Концеватель "Крокодил" без изоляции K267D - 28 шт.;
- Изолятор Cover red - 14 шт.;
- Изолятор Cover black - 14 шт.;
- Концеватель Black Crocodile Type AK2B2540 - 4 шт.;
- Концеватель Red Crocodile Type AK2B2540 - 6 шт.;
- Корцеватель U образный красный 4 мм - 14 шт.;
- Концеватель U образный черный 4 мм - 14 шт.;
- Переходник - 40 шт.;
- Предохранитель ZGSSH - 20A - 250V - 4 шт.;
- Переходник клемма-штепсель красный - 10 шт.;
- Переходник клемма-штепсель черный - 10 шт.;
- Щуп 4411-d4-IEC-150R красный - 2 шт.;
- Щуп 4411-d4-IEC-150N черный - 2 шт.;
3. Комплект документации:
- Ведомость эксплуатационных документов - 1 экз.;
- Руководство по эксплуатации - 1 экз.;
- Руководство пользователя - 1 экз.;
- Паспорт - 1 экз.;
- Ведомость ЗИП - 1 экз.;
- Методика поверки - 1 экз.
4. Стандартное П.О.
- Ручное управление независимыми источниками тока и напряжения (цифровой
мультиметр и двулучевой осциллограф);
- Автоматическая проверка реле тока;
- Автоматическая проверка реле напряжения;
- Автоматическая проверка дистанционной защиты и реле сопротивления;
- Автоматическая проверка реле направления мощности;
- Автоматическая проверка реле частоты;
- RL-модель энергосистемы;
- Программа для воспроизведения аварийного процесса, записанного в COMTRADE-
формате;
- Сумма гармоник (задание сигналов произвольной формы);
- Специальный язык разработки проверочных программ РЕТОМ-мастер;
- Программа создания произвольного набора тестов для проверки устройств РЗА
«Генератор тестов»;
- Автоматическая проверка дифференциальной защиты трансформаторов;
- Секундомер-регистратор;
- Программа проверки защит с использованием RIO-данных;
- Универсальная программа проверки защит на базе XRIO-файла.
5. Протокол первичной поверки - 1 экз.;
6. Диск с программным обеспечением - 1 шт.
