Анализатор ТТ CT-Analyzer Стандартный комплект

  • Под заказ
  • Госреестр 40316-08
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Omicron

CT Analyzer - анализатор трансформаторов тока

CT Analyzer автоматически определяет все важные параметры ТТ и сравнивает результаты с выбранным стандартом. Согласно стандартам IEC или IEEE устройство оценивает ТТ за несколько секунд после нажатия на кнопку.

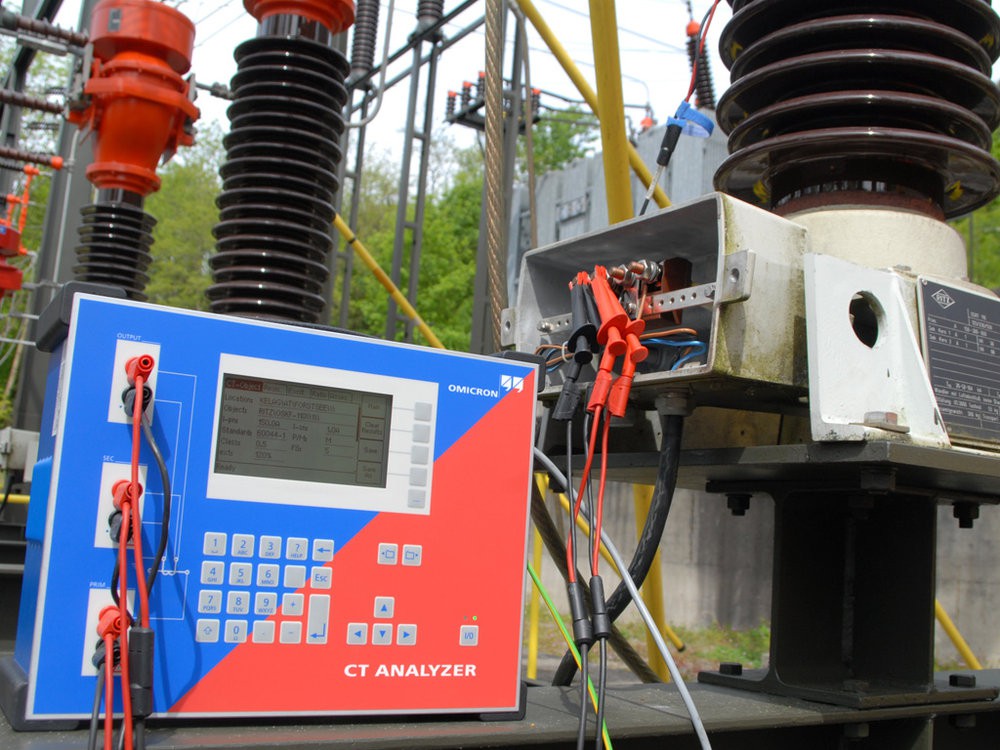

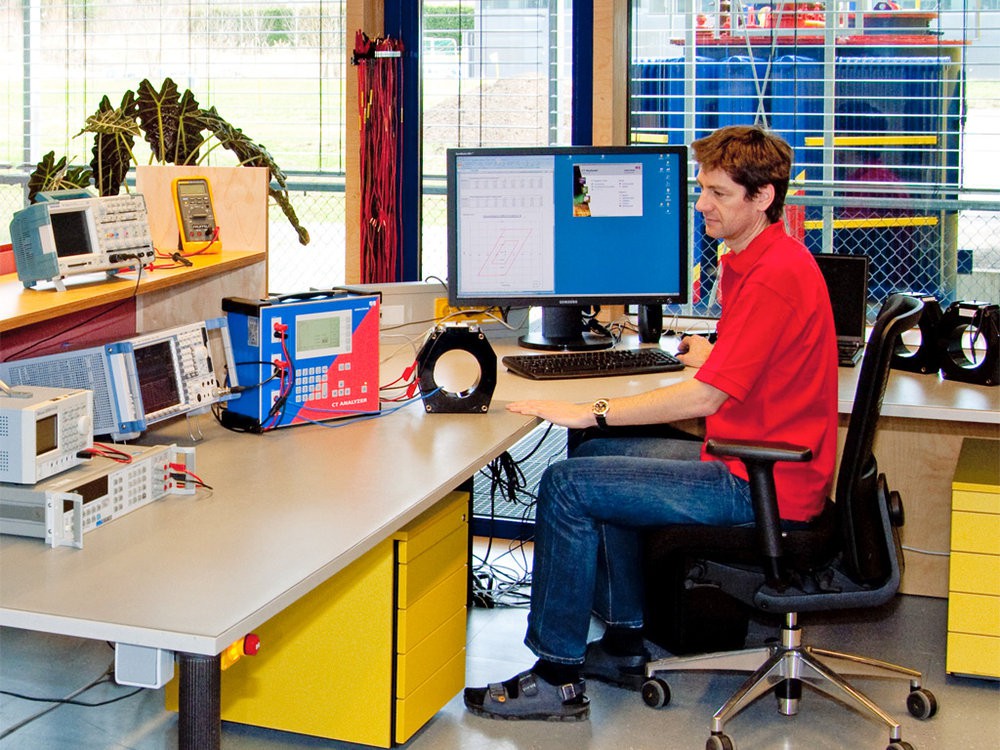

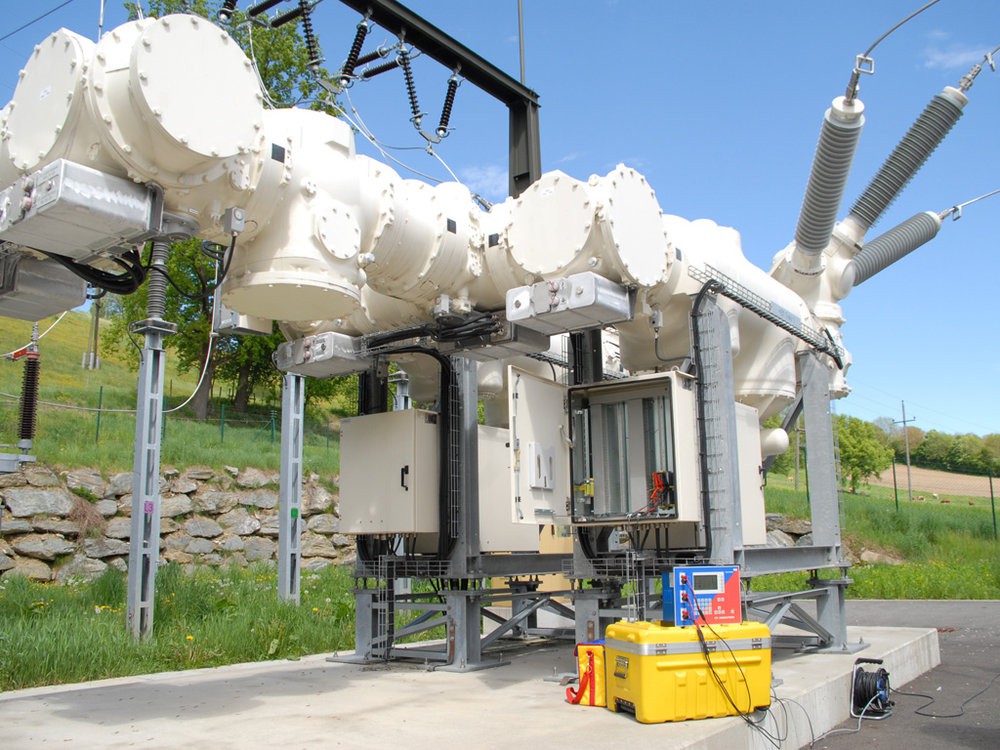

Это обеспечивает быстрое и экономичное испытание на месте и калибровку измерительных трансформаторов и трансформаторов тока для релейной защиты. Производители ТТ, трансформаторов ВН и распределителей также используют CT Analyzer для испытаний в процессе разработки и производства.

Распределительная коробка CT SB2 доступна в качестве вспомогательного оборудования к CT Analyzer для автоматизированного испытания трансформаторов тока с множественными ответвлениями, не требуя сложного и отнимающего много времени повторного монтажа проводов.

Основные характеристики

  • Самая высокая точность измерения: 0,02 %/1 мин. при калибровке на месте.
  • Малые габариты и вес (< 8 кг), что особенно удобно для испытаний на месте установки.
  • Автоматическая оценка согласно стандартам IEC и IEEE.
  • Короткое время ввода в эксплуатацию (продолжительность автоматического испытания <1 мин.).
  • Превосходная безопасность рабочего места — испытания проводятся при максимальном напряжении в 120 В.
  • Интеграция в программу испытаний с использованием интерфейса с дистанционным управлением.

Применение

С помощью CT Analyzer можно определять следующие значения:

  • Точность коэффициента трансформации и фазового угла с учетом номинальной и подключенной нагрузки.
  • Возбуждение и магнитное насыщение ТТ.
  • Импеданс нагрузки.
  • Сопротивление обмотки.
  • Индуктивность в насыщенном и ненасыщенном режимах.
  • Полярность ТТ.

Скачать описание

Измерение фазового углаЕсть
Измерение сопротивления обмотокЕсть
RS-232Есть
Измерение коэф трансформацииЕсть
Работа с индуктивными трансформаторамиЕсть
Выход по напряжению, В0,3 В - 300 В
Выход по току, А0 А - 5 А
Вес8 кг
Длина145 мм
Ширина360 мм
Высота285 мм

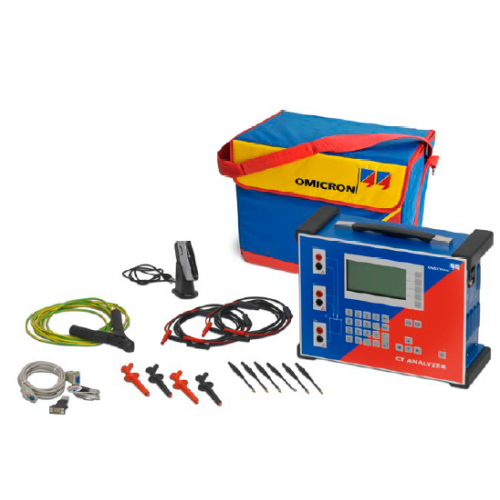

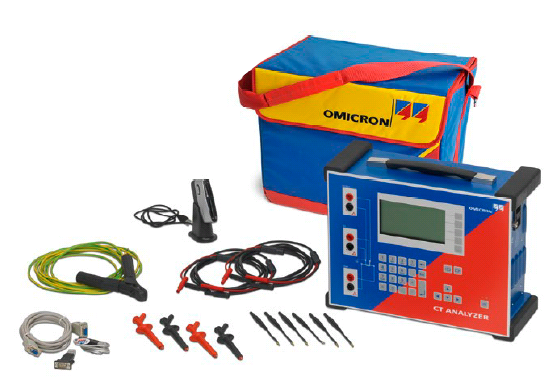

1. VEHK0651 Кеоксальные кабели со штекерными разъемами типа "Банан",2х3 м, 1х10 м;
2. VEHZ0656 Зажимы типа "Крокодил" для подключения ко вторичной цепи с гнездами 4 мм типа "Банан", ширина раскрытия 20мм, 2 красных, 2 черных;
3. VEHS0009 Зажимы батареи с гнездами 4 мм типа "Банан" для подключения к первичной цепи;
4. Карта памяти Compact Flash, объем памяти 128 Мбайт (минимум 416 протоколов испытаний);
5. VESD0605 Руководство пользователя;
6. VEHS0009 Гибкие клемниевые адаптеры с гнездовым разъемом 12х4 мм типа "Банан";
7. VEHZ0655 Устройство чтения карт памяти Compact Flash с интерфейсом USB 2.0;
8. VEHP0018 Сумка для переноса анализатора ТТ;
9. VEHZ0014 Кабель адаптера интерфейсов USB - RS232 С "нульмодемным" кабелем;
10. VEHZ0643 Учебный ТТ, 300:5, класс 0,5 FS 5;
11. Кабель защитного заземления, 1х6м, 6мм2, для подключения к цепи защитного заземления;
12. Кабель электропитания;
13. Программное обеспечение СТ Analyzer Tool Set
