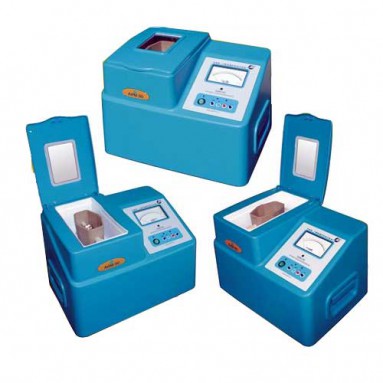

Установка испытания жидких диэлектриков АИМ-90

  • Под заказ
  • Доставка по России
  • Производитель Медрентех

АИМ-90 снят с производства! Рекомендуемая замена АИМ-90Ц

Аппарат АИМ-90 предназначен для определения величины пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных устройcтвах.

АИМ-90 рассчитан для эксплуатации в лабораторных условиях, в капитальных жилых и других подобного типа помещениях при рабочих значениях температуры воздуха от +10 до +35 ºС. Относительная влажность – не более 80 % при +25 ºС и при более низких температурах без конденсации влаги и атмосферном давлении в пределах от 630 до 800 мм рт. ст.

Согласно ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний" аппаратура для испытания жидких диэлектриков должна соответствовать следующим требованиям:

  • Объем измерительной ячейки - 400 куб. см.
  • Расстояние между электродами в измерительной ячейке - 25 мм.
  • Максимальное напряжение рабочее напряжение аппарата должно быть 90 кВ.
  • Синусоидальная форма испытательного напряжения.

Аппарат АИМ-90 полностью соответствует указанным требованиям.

Интенсивность электромагнитного поля, создаваемого аппаратом АИМ-90 на рабочем месте оператора, не превышает предельно допустимого уровня, приведенного в СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".

Миллиамперметр, установленный в аппарате имеет калибровочное клеймо.





Технические характеристики АИМ-90
Наибольшее пробивное напряжение (действующее значение)
90 кВ
Наибольшая потребляемая мощность
0,5 кВА
Объем измерительной ячейки
400 куб. см.
Напряжение питания
(220 ± 11) В, 50 Гц



Массогабаритные размеры АИМ-90
Габариты аппарата (ДхШхВ), мм
                                           395х550х359
Габариты упаковки (ДхШхВ), мм

Вес НЕТТО, кг
                                           35
Снят с производства
