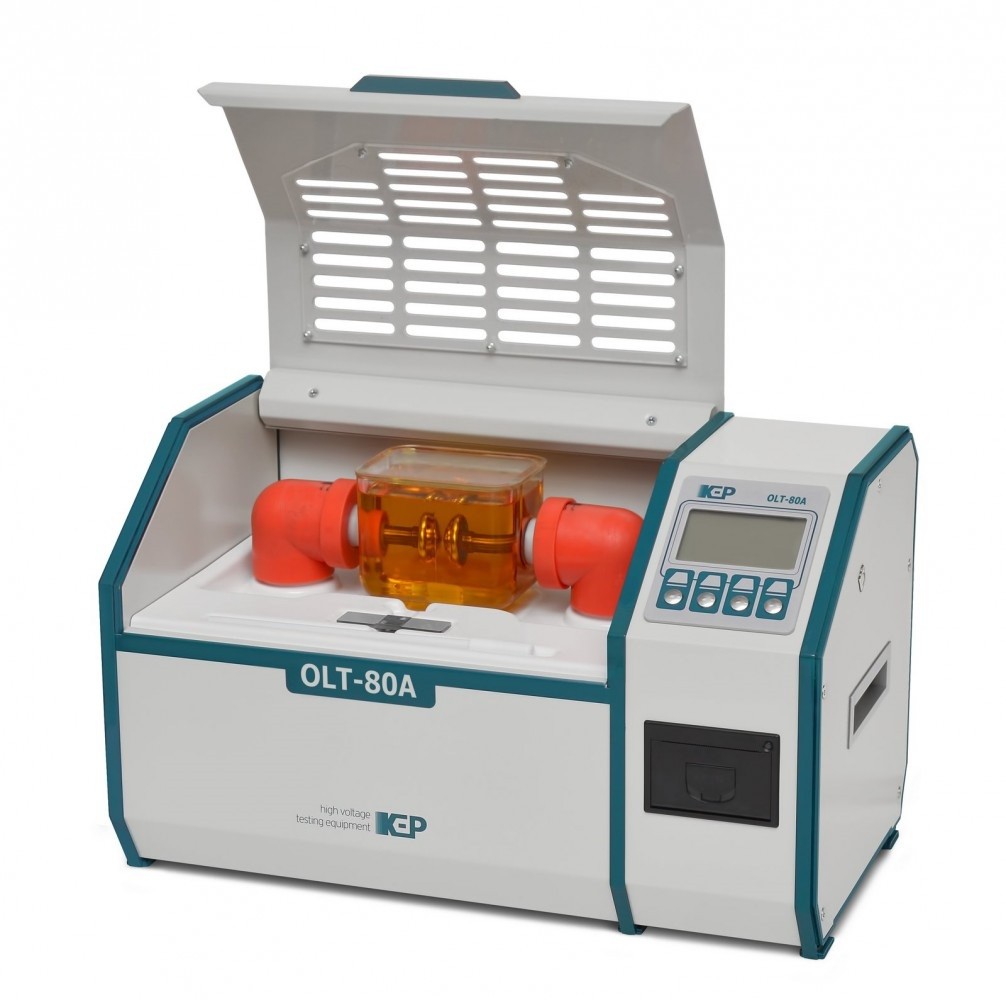

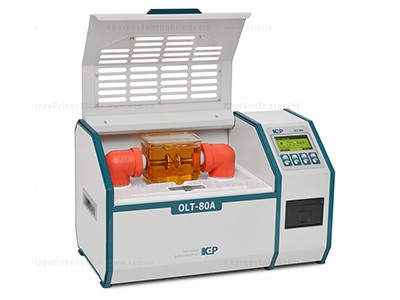

Установка для определения пробивного напряжения масла, цифровая автоматическая OLT-80A

Установка для определения пробивного напряжения масла, цифровая автоматическая OLT-80A



Описание



Установка предназначена для определения напряжения электрического пробоя трансформаторного масла и других жидких диэлектриков в соответствии с выбранной программой испытаний. Установки серии А работают в полностью автоматическом режиме в соответствии с выбранной программой испытаний. В состав установки входит встроенный принтер для печати отчета об испытаниях. Результаты испытаний хранятся во внутренней энергонезависимой памяти устройства. Сопряжение с персональным компьютером дает возможность пересылать сохраненные в памяти устройства отчеты об испытаниях в ПК для хранения, обработки и печати в виде полноценного протокола испытания. Напряжение, индицируемое установкой, измеряется непосредственно на электродах. Это, в сочетании с синусоидальным напряжением на выходе, не зависящим от формы питающего напряжения, повышает воспроизводимость и точность результатов.



Особенности:



  • Компактный и легкий;
  • Полностью автоматизированный;
  • Полное соответствие ГОСТ 6581 (IEC 60156);
  • Наличие программ испытаний по различным стандартам;
  • Встроенный принтер;
  • Сопряжение с ПК;
  •  Хранение данных во внутренней памяти;
  • Измерение напряжения непосредственно на выходе;
  • Синусоидальное напряжение на электродах;
  • Измерение температуры жидкости.
Объем измерительной ячейки, см3400
Автоматизация испытанийЕсть
Измерение температуры маслаЕсть
Связь с ПКЕсть
Погрешность по выходному напряжению, %1
Диапазон выходного напряжения переменного тока, кВ20 кВ - 80 кВ
Скорость нарастания напряжения0,5 кВ/с - 10 кВ/с
Диапазон измерения температуры
диэлектрика
-10 C - 99 C
Вес30 кг
Длина461 мм
Ширина280 мм
Высота271 мм
1. Установка OLT-80A
2. Испытательная ячейка* ГОСТ 6581 (IEC 60156) с электродами
3. Шаблон-калибр
4. Магнитный размешиватель
5. Магнитный стержень для извлечения размешивателя
6. Кабель USB (тип А-В)
7. Шнур питания (вилка тип С)
8. Кабель заземления
9. ПО на USB флеш-накопителе
10. Предохранители (250V/3A)
11. Рулон бумаги для принтера (заряжен в принтер)
12. Руководство по эксплуатации
