Измеритель диэлектрических параметров трансформаторного масла "Ш2-12ТМ"

  • Под заказ
  • Госреестр 30776-05
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель Ангарское ОКБА
  • Поверка включена в стоимость

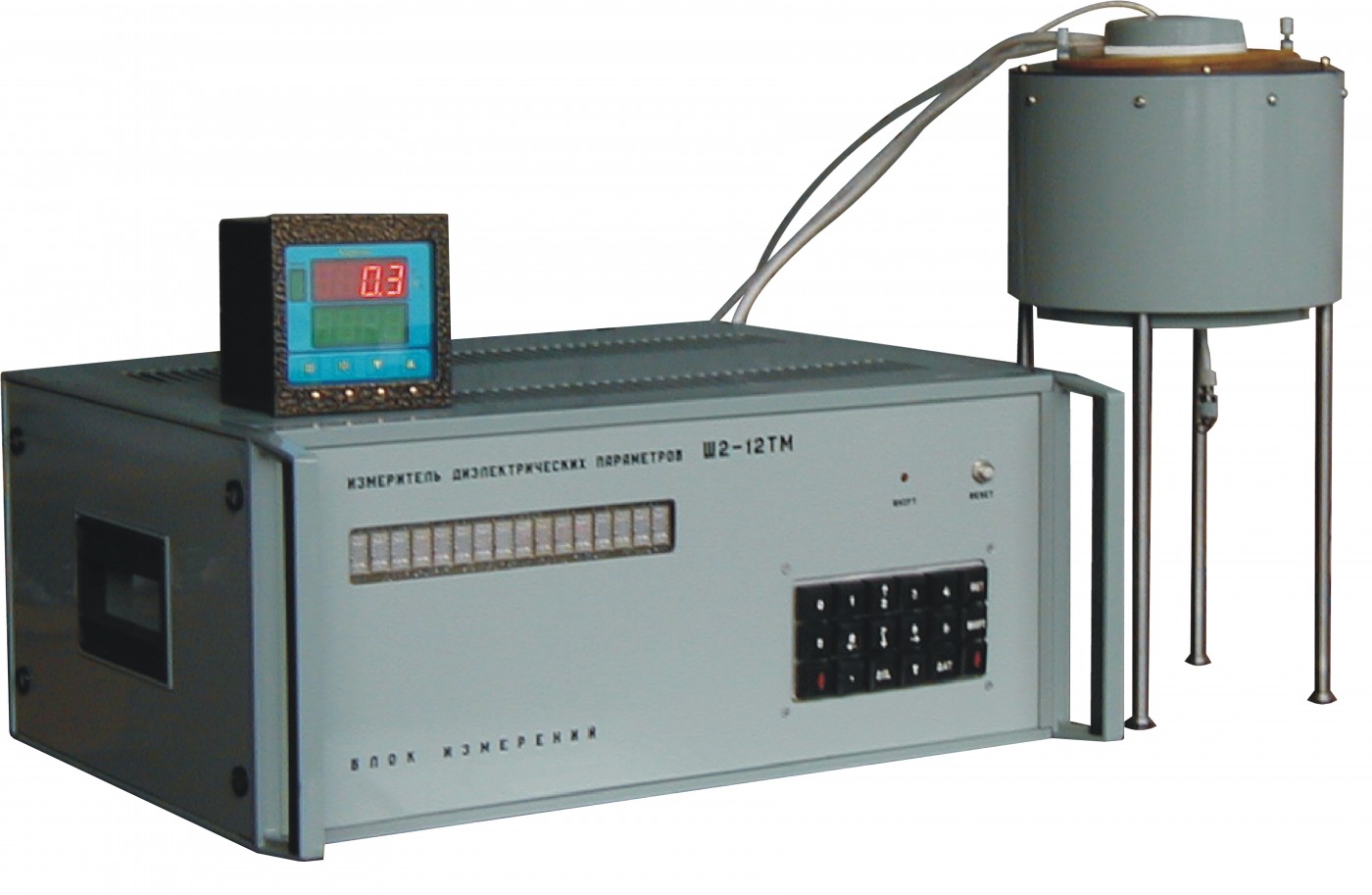

Измеритель диэлектрических параметров трансформаторного масла Ш2-12ТМ

Предназначен для автоматического измерения относительной диэлектрической проницаемости ( ε ) и тангенса угла потерь (tg δ ) трансформаторного масла и других жидких диэлектриков и представляет собой лабораторный прибор циклического действия.

Принцип действия измерителя основан на мостовом методе измерения ёмкости и проводимости ячейки на частоте 50 Гц при напряжённости электрического поля 1 кВ/мм.

Встроенная ЭВМ в автоматическом режиме производит измерение параметров пустой и заполненной маслом (диэлектриком) измерительной ячейки с вычислением значений ε , tg δ и температуры.

Прибор применяется для контроля качества жидких электроизоляционных материалов (трансформаторные масла) на предприятиях тепло и электроэнергетики, железной дороге, при производстве трансформаторного масла на предприятиях нефтехимической промышленности.

Показатели конкурентной способности Ш2-12ТМ:

• возможность контроля параметров жидких диэлектриков в широком диапазоне температур;

• высокая надёжность;

• удобная индикация результатов измерений (16-и разрядное цифровое табло);

• возможность работы с любыми трёхэлектродными ячейками;

• полная автоматизация результатов измерения.





Межэлеткродный зазор, мм2
Погрешность измерения тангенса угла потерь, %10
Измерение тангенса угла потерь0 - 0,1
Определение диэлектрической
проницаемости
Есть
1. Блок измерений
2. Ячейка измерительная ЯЖ5-ТМ
3. Термокамера
4. Терморегулятор
5. Руководство по эксплуатации
6. Методика поверки
7. Комплект электрических схем
Комплект монтажных частей:
8. Соединитель 5К6.604.061
9. Соединитель5К6.604.062
10. Кабель "СЕТЬ"
11. Соединитель 5К6.644.173
Комплект принадлежностей:
12. Резистор в корпусе R ном =30,1 кОм кл. допуска ± 1%
13. Резистор в корпусе R ном =332 кОм кл. допуска ± 1%
14. Резистор в корпусе R ном =2 МОм кл. допуска ± 1%
15. Ручка
16. Чашка
Комплект запасных частей:
17. Вставка плавкая ВП1-1-2А-250 В АГО.481.303 ТУ
18. Вставка плавкая ВП1-1-0,5А-250 В АГО.481.303 ТУ
19. Вставка плавкая ВП1-1-5А-250 В АГО.481.303 ТУ

Документы Измеритель диэлектрических параметров трансформаторного масла "Ш2-12ТМ":
