Устройство прогрузки автоматических выключателей УПА-1

  • Под заказ
  • Госреестр 51895-12
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор
УПА-1 - устройство прогрузки автоматических выключателей до 1 кА (УПА1)

Особенности УПА-1
  • Напряжение питающей сети переменного тока - 220±15-10В.
  • Частота питающей сети - 50±1 Гц
  • Средний срок службы - 10 лет

Назначение устройства УПА-1

Устройство УПА-1 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА 1 является мобильным оборудованием.

Принцип действия УПА1 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации устройства УПА-1
  • Температура окружающего воздуха, °С: от - 30 до + 35
  • Относительная влажность воздуха при температуре +25 °С, %, не более: 80
  • Атмосферное давление, мм рт. ст.: от 630 до 800.

Диапазон измерения испытательного тока2 А - 1 000 А
Измерение времени срабатывания0,05 с - 7 200 с
Нагрузочный ток2 А - 1 000 А
Погрешность измерения испытательного тока, %3
Вес10 кг
Длина340 мм
Ширина210 мм
Высота140 мм

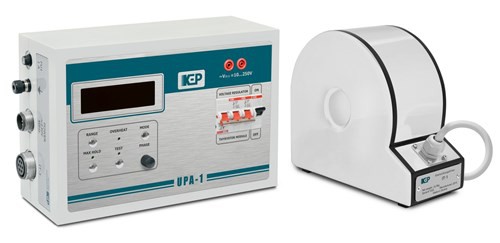

1. Блок управления УПА-1
2. Шина гибкая сечением 100 мм2 (длина 1 м)
3. Руководство по эксплуатации
4. Источник тока ИТ-1
5. Разъем подключения РНО
6. Кабель питания УПА-1
7. Кабель питания ИТ-
