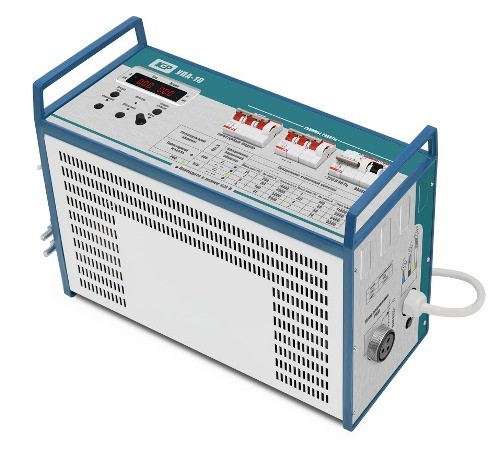

Устройство прогрузки автоматических выключателей до 10 кА УПА-10

  • Под заказ
  • Госреестр 51895-12
  • Межповерочный интервал 36 месяцев
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор
УПА-10 - комплект для испытания автоматических выключателей (УПА10)

Особенности УПА-10
  • Выходное напряжение холостого хода 7,0 В.
  • Макс. выходной ток 12,8 кА.
  • Параметры питающей сети  ~380В, 120 А.
  • Индикация параметров цифровая.
  • Защита от тока к.з. и перегрева.
  • Пределы измерений: ток 0,7 ... 12,8 кА, время(1) 0 ... 999 мс.


УПА-10 – устройство прогрузки автоматов

Назначение устройства УПА-10

УПА-10 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.
Устройство проходит в ГП «Харьковстандартметрология» первичную (периодичную) аттестацию по программе и методике аттестации МО Х 06.1510– 2006.

Управление выходным током осуществляется тиристорным регулятором или РНО (или водяным реостатом). При управлении УПА10 РНО тиристорный регулятор работает в ключевом режиме. Так как, при управлении тиристорным регулятором, выходной ток имеет искаженную форму, измерение выходного тока - по показанию приборов. При управлении УПА 10 РНО, выходного ток измеряется с точностью ±3%. РНО работает только в режимах с питанием от сети 220 В.

Силовой трансформатор УПА-10 позволяет работать в четырех режимах при напряжении 220 В и в четырех режимах при напряжении 380 В с разными входными и выходными параметрами.

Особенности устройства УПА-10
  • 4 режима работы;
  • проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты;
  • управление тиристорным регулятором или РНО.

Вес50 кг
1. Блок управления УПА-10
2. Шина гибкая сечением 110 мм2 (длина 1 м) 8 шт.
3. Разъем подключения РНО
4. Крепёж для соединения шин, комплектов
