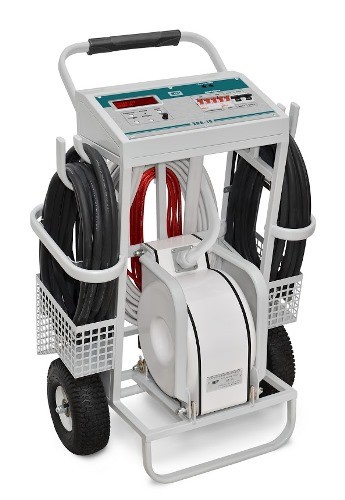

Устройство прогрузки автоматических выключателей до 16 кА УПА-16

УПА-16 - устройство прогрузки автоматических выключателей до 16 кА (УПА16)

Особенности УПА-16
  • Напряжение питающей сети переменного тока - 380±10% или 220±10% В.
  • Частота питающей сети - 50±1 Гц
  • Средний срок службы - 10 лет

Назначение УПА 16

УПА16 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-16 является мобильным оборудованием.

Принцип действия УПА-16 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации УПА-16
  • Температура окружающего воздуха, ˚С от 10 до 35
  • Относительная влажность воздуха при температуре +25˚С, %, не более 80
  • Атмосферное давление, мм рт. ст. от 630 до 800

Диапазон измерения испытательного тока40 А - 16 000 А
Измерение времени срабатывания0,05 с - 7 200 с
Нагрузочный ток40 А - 16 000 А
Погрешность измерения испытательного тока, %3
Вес110 кг
Длина660 мм
Ширина480 мм
Высота985 мм
1. Блок управления
2. Источник тока
3. Кабель заземления (длина 5 м сечение 20 мм2)
4. Токопровод (длина 1 м сечение 110 мм2)
5. Токопровод (длина 2 м сечение 110 мм2)
6. Крепёж для соединения шин
• Болт М10х40; гайка М10; две шайбы
7. Предохранитель 5х20 (1 А / 250 В)
8. Руководство по эксплуатации
