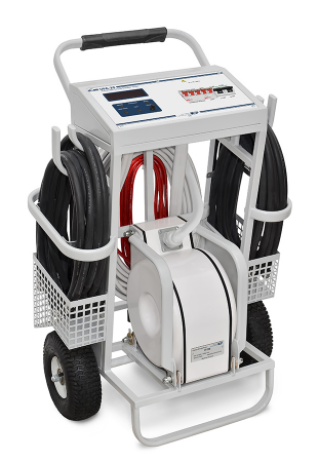

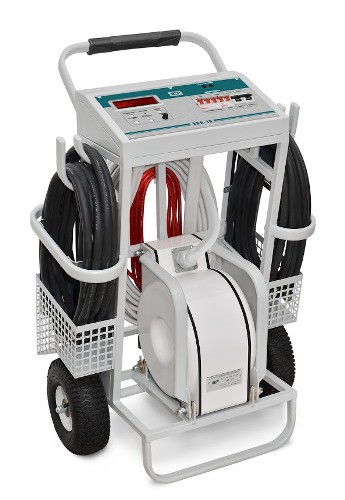

Устройство прогрузки автоматических выключателей до 20 кА УПА-20

  • Под заказ
  • Госреестр 51895-12
  • Межповерочный интервал 36 месяцев
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор
УПА-20 - устройство прогрузки автоматических выключателей до 20 кА (УПА20)

Особенности УПА-20
  • Напряжение питающей сети переменного тока - 380±10% или 220±10% В
  • Частота питающей сети - 50±1 Гц
  • Средний срок службы - 10 лет

Назначение УПА 20

УПА20 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-20 является мобильным оборудованием.

Принцип действия УПА-20 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации УПА-20
  • Температура окружающего воздуха, ˚С от 10 до 35
  • Относительная влажность воздуха при температуре +25˚С, %, не более 80
  • Атмосферное давление, мм рт. ст. от 630 до 800

Вес180 кг
1. Блок управления УПА-20
2. Источник тока ИТ-20
3. Транспотрная тележка 1
4. Шина гибкая сечением 110 мм2 (длина 1 м) 8 шт.
5. Шина гибкая сечением 110 мм2 (длина 2 м) 6 шт.
6. Провод заземления сечением 13 мм2 (длина 5 м)
7. Крепёж для соединения шин, комплектов
8. Разъем подключения РНО
