Устройство прогрузки автоматических выключателей до 3 кА УПА-3

  • Под заказ
  • Госреестр 51895-12
  • Межповерочный интервал 36 месяцев
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор

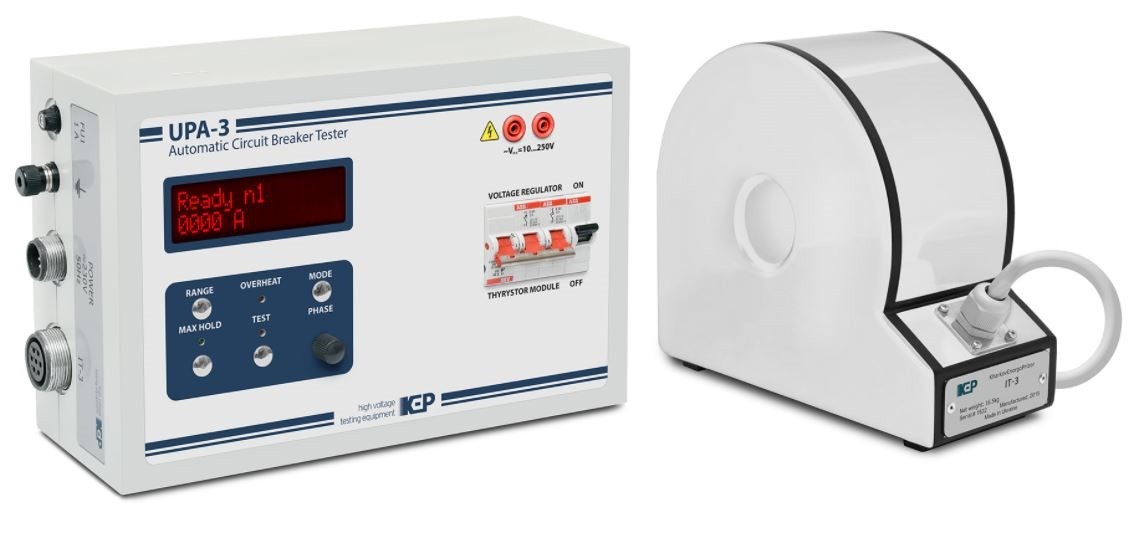

УПА-3 - устройство прогрузки автоматических выключателей до 3 кА (УПА3)
  • Напряжение питающей сети переменного тока 220 ± 10% В
  • Частота питающей сети 50 ± 1 Гц
  • Средний срок службы 10 лет

Назначение устройства УПА-3 для погрузки автоматических выключателей до 3 кА

УПА3 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-3 является мобильным оборудованием.

Принцип действия УПА-3 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации УПА-3
  • Температура окружающего воздуха, ˚С - от 10 до 35
  • Относительная влажность воздуха при температуре +25˚С, %, не более - 80
  • Атмосферное давление, мм рт. ст. от 630 до 800

Вес20 кг
1. Блок управления УПА-3
2. Источник тока ИТ-3
3. Шина гибкая сечением 110 мм2 (длина 1 м) 4 шт.
4. Разъем подключения РНО
5. Кабель питания УПА-3
6. Крепёж для соединения шин, комплектов

Аналоги УПА-3:
