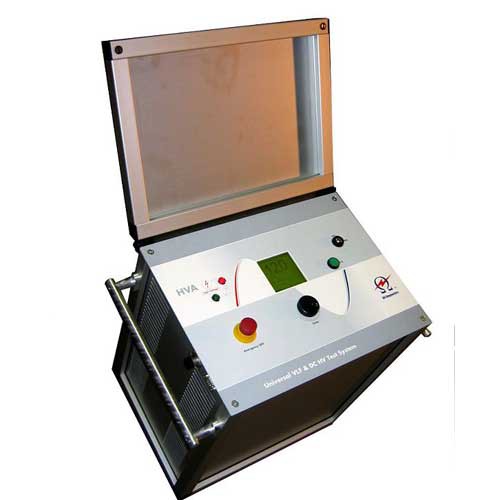

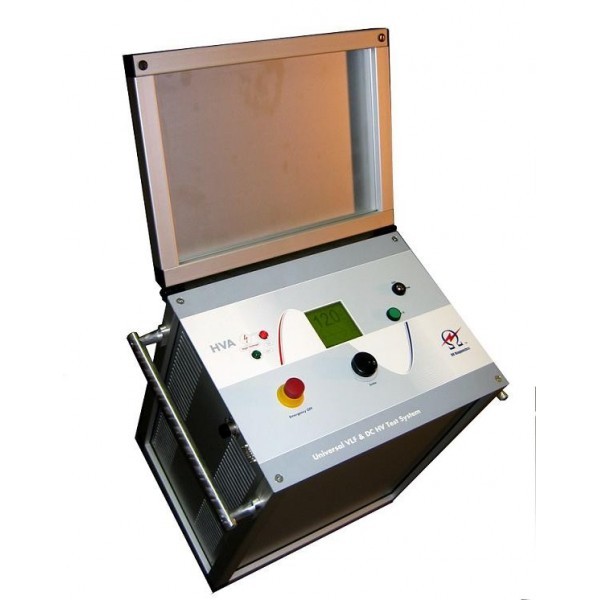

HVA60 Система для высоковольтных испытаний напряжением до 62кВ

  • Госреестр 70067-17
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Производитель HV Diagnostics
  • Производство: США



HVA60 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 60 кВ

Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных СНЧ установок, а также наиболее компактная и легкая по весу установка для испытания кабеля на 6, 10 и 35кВ.

  • Выходная мощность: 1,0 µF, 0,1 Гц, 62кВ пиковое, синус 44 кВ (действ.), прямоугольник 62кВ (действ) позволяет испытывать кабель до 3км при данных условиях испытания
  • Макс возможная длина испытываемого кабеля 15,5км
  • 0-62 кВ СНЧ AC (Пиковое), варьируемая частота 0,02 до 0.1 Гц
  • 0-60 кВ DC (постоянное, обоих полярностей)
  • Полностью автоматическое тестирование
  • Цифровое измерение действующего значения тока и напряжения
  • Автоматическое измерение сопротивления и емкости
  • Функция осциллографа и определение пробоя
  • Функция дожига
  • Оптимизация частоты тестирования
  • Поставляется в комплекте с программным обеспечением
  • Интерфейс RS-232 , память хранения результата
  • Питание 110-230 В, 50/60 Гц
  • В комплекте набор тестовых проводов длиной 4,5м
  • Размеры 450x340x520 мм / Вес 48 кг.

Абсолютно синусоидальный сигнал на выходе установки в независимости от нагрузки

Внимание с 2012 года установка имеет дополнительные функции, входящие в стандартный комплект при неизменности цены:
1.     Автоматический индикатор наличия внешнего напряжения до 12кВ
2.     Функция испытания вакуумных камер выключателей
3.     Испытание защитной оболочки кабеля
4.     Поиск точного места повреждения оболочки кабеля на местности методом пошаговых напряжений

Дополнительне функции установки ( с 2012 года)

1) Испытание защитной оболочки кабеля: В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения. 2) Точное определение места повреждения на местности: При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля
При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.

3) Тестер вакуумных камер выключателей Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.







Генерация cos-прямоугольного напряжения0,1 кВ - 60 кВ
Точность установки sin напряжения1
Точность установки постоянного напряжения1
USBЕсть
RS-232Есть
Максимальная емкость объекта испытания, мкФ10
Испытание оболочкиЕсть
Поиск мест поврежденияЕсть
Дополнительный модуль измерения tan δЕсть
Дополнительный модуль измерения ЧР, пкКлЕсть
Генерация sin напряжения0,1 кВ - 62 кВ
Генерация постоянного напряжения0,1 кВ - 60 кВ
Диапазон частот на выходе0,01 Гц - 0,1 Гц
Точность установки cos-прямоугольного напряжения1
1. Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена,HVA60
2. Руководство по эксплуатации
3. Набор тестовых проводов длиной 4,5 м
4. Программное обеспечение
5. Кабель RS-232

Документы HVA60 Система для высоковольтных испытаний напряжением до 62кВ:
