Установка для испытания СПЭ-кабелй СНЧ-25КП

  • Под заказ
  • Госреестр 53046-13
  • Межповерочный интервал 24 месяца
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор

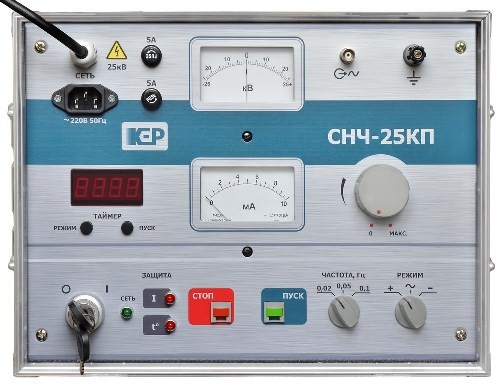

Установка для испытания СПЭ-кабелй СНЧ-25КП

Описание



Установка предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную емкость изоляции, синусоидальным напряжением сверхнизкой частоты. Установка представляет собой моноблочное переносное оборудование, работа которой основана на принципе амплитудной модуляции напряжения повышающего высоковольтного трансформатора.



Параметры

Значение

Диапазон измерения:

  • напряжения, кВ
  • силы тока, мА



-25 – 25

0 - 10

Приведенная погрешность измерения, %

± 3

Виды напряжения на выходе

положительная полярность

отрицательная полярность

синусоидальное

Значения частоты напряжения на выходе, Гц

0,02; 0,05; 0,1

Электрическая емкость, подключаемая к выходу, мкФ:

  • при постоянном напряжении
  • при частоте 0,02 Гц
  • при частоте 0,05 Гц
  • при частоте 0,1 Гц



0,005 – 2,0

0,005 – 2,0

0,005 – 0,8

0,005 – 0,4

Время непрерывной работы, ч

не более 2

Напряжение питающей сети, В

230 ± 10%

Частота питающей сети, Гц

50 ± 1

Потребляемая мощность, кВ·А

0,7

Масса, кг

37

Габаритные размеры, мм

560×410×305

1. Установка СНЧ-25КП 1 шт.
2. Кабель высоковольтный (не съемный с установки, длина 3 м) 1 шт.
3. Кабель для подключения осциллографа (длина 1 м) 1 шт.
4. Кабель сетевой (длина 1,8 м) 1 шт.
5. Кабель заземления (длина 4 м) 1 шт.
6. Вставка плавкая ВП2Б-1В (250 В, 5 А) 2 шт.
7. Руководство по эксплуатации 1 шт.
