Вентильный преобразователь ВП-300

ВП-300 - вентильный преобразователь (ВП300)

Назначение преобразователя ВП-300

ВП-300 предназначен для разрушения спая в месте замыкания фазного проводника высоковольтного кабеля на оболочку.

Конструкция преобразователя ВП-300

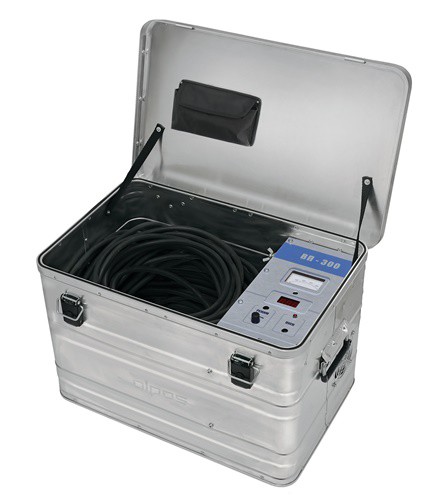

ВП 300 выполнен в алюминиевом корпусе-контейнере, оснащённом ручками для переноски и откидной крышкой. Корпус имеет отсек для укладки кабелей и отсек блока управления. Защитное заземление подключается с помощью болта заземления. Для принудительного охлаждения силовых тиристоров используется вентилятор. Фильтр вентилятора охлаждения расположен на боковой стенке отсека блока управления.

Питание ВП300 осуществляется от трёхфазной сети переменного тока. Для подключения сетевого напряжения используется четырёхпроводный кабель питания, проводник нейтрали обязательно должен быть подключен к источнику сетевого напряжения, так как для питания блока управления используется однофазное напряжение 220 В.

Настройка выходного тока производится вращением ручки регулятора тока.
При нажатии на кнопку «Работа» загорается индикатор «Работа», открываются силовые тиристоры на угол, соответствующий положению ручки регулятора тока.
Значение выходного тока отображается на стрелочном индикаторе.
Предусмотрена защита от превышения значения выходного тока более 320 А и перегрева блока силовых тиристоров более 85 ºС.
Для удобства эксплуатации предусмотрена возможность управления включением выходного тока с помощью пульта дистанционного управления. Пульт подключается к разъёму «ДУ» панели управления.







Технические характеристики преобразователя ВП-300

Общие данные
Напряжение питающей сети трёхфазного переменного тока, (4-х проводная схема подключения)
380±10% В
Частота питающей сети
50±1 Гц
Режим работы
Кратковременный
Максимальный выходной ток
300 А
Ток срабатывания защиты
320±10 А
Потребляемая мощность
Не более 115 кВт
Масса
Не более 35 кг
Габаритные размеры
595х390х380 мм
Средний срок службы
10 лет



Физические характеристики
Масса   не более 35 кг
Габаритные размеры   595х390х380 мм
