Расходомер газа STEEL-MASS 640S

  • Госреестр 57477-14
  • Межповерочный интервал 48 месяцев
  • Производитель Sierra
  • Производство: США

Описание

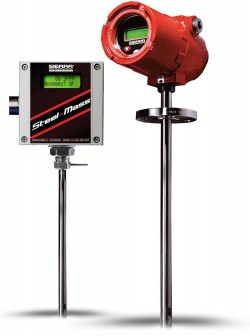

Steel-Mass TM модели 640s компании Sierra Instruments - погружной тепловой массовый расходомер, разработанный для самых сложных промышленных применений устройства по измерению расхода газа.



Универсальный преобразователь на базе микропроцессора интегрирует функции измерения расхода, настройки диапазона расхода, валидации и диагностики расходомера с датчиком, заключенным в корпус, или удаленным датчиком. Массовый расход и суммарный расход, а также другие параметры конфигурации отображаются на опциональном ЖК-дисплее расходомера размером 2х12. Программируемый преобразователь легко настраивается при помощи коммуникационного порта RS-232 или программного обеспечения Smart Interface TM компании Sierra, или же посредством дисплея и магнитных переключателей на устройстве.



Современное устройство по калибровке компании Sierra гарантирует, что калибровка будет соответствовать применению, а наш запатентованный температурный датчик Dry-Sense TM гарантирует, что модель 640s сохранит калибровку в течение определенного времени.



Программное обеспечение Smart Interface TM компании Sierra будет сопровождать вас на протяжении всей процедуры по полной валидации эксплуатационных параметров инструмента, проверяя, таким образом, функциональность расходомера в полевых условиях.



Расходомер доступен с разнообразной входной мощностью, выходными сигналами, опциями монтажа и упаковки.

Технические характеристики



  • Прямой контроль расхода избавляет от необходимости разделять входные данные по температуре и давлению
  • Правильность ±1% от ВПИ + 0,5% от ВПИ
  • Запатентованная технология Dry-Sense TM не допускает дрейфа датчика
  • Современная калибровочная установка обеспечивает высокоточную калибровку, которая соответствует цели применения
  • Валидация блока управления расходомера в полевых условиях и сопротивление датчика обеспечивают надлежащую работу расходомера
  • Измерение изменений расхода осуществляется в течение 1 сек
  • Сертифицирован FM, CSA, PED, ATEX и ГОСТ Р/РТН для работы в зонах повышенного риска
  • Стандарт качества СЕ.
  • Доступна опция высокотемпературного режима до 400°С
  • Имеются многоточечные опции
  • Интегрированная опция самоочищающейся продувки для неочищенных потоков
  • Имеется комплектация для холодной врезки с низким и высоким давлением
  • Опциональный протокол MODBUS, Foundation Fieldbus, и Profibus PA

Карта длин (Зажимающее соединение)

Код

L (мм)

X (мм)

L06

152.4

190.5

L09

228.6

266.7

L13

330.2

368.3

L18

457.2

495.3

L24

609.6

647.7

L36

914.4

952.5

Карта длин (Фланцевое крепление)

Код

L (мм)

X (мм)

L06

152.4

228.6

L09

228.6

304.8

L13

330.2

406.4

L18

457.2

553.4

L24

609.6

685.8

L36

914.4

990.6

Карта длин (Клеммная коробка, соединенная с блоком управления)

Код

L (мм)

X (мм)

L06

152.4

190.5

L09

228.6

266.7

L13

330.2

368.3

L18

457.2

495.3

L24

609.6

647.7

L36

914.4

952.5

Карта длин (NEMA 4X)

Код

L (мм)

X (мм)

L06

152.4

184.1

L09

228.6

260.3

L13

330.2

361.9

L18

457.2

488.9

L24

609.6

641.3

L36

980.4

946.1

Пример А - Требования к входящему потоку (1)

1

15D

2

20D

3

40D

4

15D

5

30D

6

40D

(1) Количество диаметров (D) линейного участка трубы, необходимого между нарушениями входящего потока и расходомером

Пример B - Требования к входящему потоку (2)

1

5D

2

5D

3

10D

4

5D

5

10D

6

5D

(2) Количество диаметров (D) линейного участка трубы, необходимого для исходящего потока



Эксплуатационные характеристики

Погрешность скорости в точке измерения

± 1% от показания и ±0,5% от ВПИ

Повторяемость

± 0,2% от ВПИ

Температурный коэффициент

± 0,02% от измеренного значения в °F в пределах ± 50°F от условий, оговоренных в технических требованиях заказчика

± 0,03% от измеренного значения в °F в пределах ± 50°F -100°F от условий, оговоренных в технических требованиях заказчика

±0,04% от измеренного значения в °С в пределах ±25°С от условий, оговоренных в технических требованиях заказчика

±0,06% от измеренного значения в °С в пределах ±25°С-50°С от условий, оговоренных в технических требованиях заказчика

Коэффициент давления

0,02%/пси (фунтов/дюйм2) для воздуха. Проконсультируйтесь с заводом-изготовителем относительно других газов

Время измерения

1 с до 63% от конечного показания скорости



Характеристики рабочей среды

Газы

Большинство газов, совместимых с нержавеющей сталью 316L Возможность применения Hastalloy®

Давление газа (2 ограничения)

Механическое расчетное давление:

Зажимающее соединение: 500 psig (34 бар избыточного давления) 25-мм 68-кг фланец (-40°С до 120°С): 185 psig (12,8 бар избыточного давления)

Холодная врезка низкого давления: 150 psig (10 бар избыточного давления)

Холодная врезка высокого давления 1000 psig (70 бар избыточного давления)

Потеря давления

Незначительная - для труб диаметром 76 мм и более

Рабочая среда и окружающая температура

Рабочая среда (газ): -40°С до 177°С, в зависимости от газа Окружающая среда: -40°С до 50°С

Герметичность

Максимум 5 х 109 см3/сек от гелия

Требования к питанию

От 18 до 30 В пост. тока (регулируется), макс. 625 мА От 100 до 240 В перемен. тока, 50/60 Гц, макс. 15 Вт

Опция высокотемпературного режима

Вплоть до 400°С только для воздуха; проконсультируйтесь с заводом по другим газам

Опции цифровой коммуникации

Foundation Fieldbus (только для чтения, поток и суммарный поток) Profibus PA (только для чтения, поток и суммарный поток) MODBUS RTU (чтение/запись большинства параметров) RS-232 (стандартный, возможность установки команд)

Выходные сигналы

Линейный 0-5В пост. тока или 0-10В пост. тока при минимальном сопротивлении 1000 Ом или Линейный 4-20 мА пропорционально коэффициенту расхода,700 Ом - максимальное сопротивление источника питания, зависит от выбора пользователя. Активный гальванически не развязанный или пассивный гальванически развязанный выход (требуется электрическая цепь)

Тревожные сигналы

Программируемое бесконтактное реле, настраиваемое пользователем, для низких или высоких тревожных сигналов. Зона нечувствительности настраивается при помощи программного обеспечения Smart Interface™

Номиналы контактов реле

макс. 400 В постоянного тока или переменного тока (пик), 140 мА

Дисплеи

Цифробуквенный 2 x 12 цифровой ЖК-дисплей с задней подсветкой

Регулируемые показатели - через кнопочные переключатели на панели (защищены паролем) или с помощью программного обеспечения Smart Interface™

Регулируемые показатели

Максимум измеряемой величины (от 50 до 100 %)

Время отклика (от 1 до 7 секунд)

Настройка корректирующего коэффициента (от 0.5 до 5)

Ноль и шкала

Настройка высоких и низких тревожных сигналов

Сумматор

7-разрядный, с циклом через 9 999 999 в технических единицах. Настраивается программным обеспечением, кнопочными переключателями на панели или внешним магнитом

Программное обеспечение

Smart Interface™ на базе Windows™

Минимум 8 МБ оперативной памяти, предпочтительно 16 МБ

Передача данных

RS-232

Дополнительные характеристики

Настройка тревожного сигнала для зоны нечувствительности

Настройка отключения при расходе ниже минимального рабочего

Настройка линеаризации

Конфигурации сохранения / загрузки

Проверка правильности работы расходомера

Физические характеристики

Материалы, контактирующие с измеряемой средой: нержавеющая сталь 316L

Оболочка: для работы в опасной зоне (IP66) и NEMA 4X (IP65) - алюминиевые сплавы с порошковым покрытием

Электрические соединения: два 19-мм НТР ввода. Оболочка для работы в опасной зоне (IP66). Один 12,7-мм НТР ввод. Оболочка NEMA 4X (IP65)

Монтаж (опционально): ANSI 25-мм 67-кг фланец, 19-мм зажимающее соединение трубы с системой 25-мм резьбы НТР для холодной врезки
