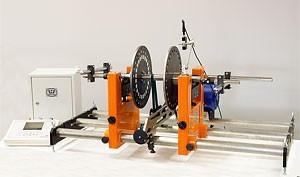

Стенд балансировочный СБУ-60 для роторов с массой до 60кг

СБУ-60 - балансировочный станок  зарезонансного типа с горизонтальной осью вращения.

СБУ-60  - минимальная масса ротора – 1 кг, максимальная масса ротора – 60 кг.

Преимущества станков зарезонансного типа (с податливыми опорами), обусловлены рядом их преимуществ:
  • универсальность применения, что важно для условий ремонтных предприятий;
  • отсутствие сложного фундамента и простота монтажа балансировочного станка в цехе;
  • простота использования за счет применения микропроцессорных систем управления.
Станки СБУ-60 практически не требуют технического обслуживания, кроме текущего. Ремонт станков производится блочно, заменой узлов.

Для управления балансировочными станками СБУ-60 используются два типа системы управления и расчетов:
Система «SSB-M» для станков с максимальной массой роторов 10 и 60 кг. Основу этих систем составляют микропроцессорные модули собственной разработки.

Системы управления «SSB» для балансировочных станков СБУ (измерения параметров вибрации роторов) прошли все испытания и имеют сертификат средства измерения RU.C.28.004.A, №36540, запись в реестре средств измерения №41580-09.

Основным элементом зарезонансного балансировочного станка являются податливые (колеблющиеся) опоры, по принципу действия напоминающие маятник. Чем меньше затухание (от трения в подшипниках) в опоре, тем выше чувствительность станка, и шире диапазон масс роторов, которые можно балансировать на данном станке.

Во всех балансировочных станках СБУ-60 реализована возможность балансировки роторов с различным расположением опорных шеек ротора, и мест установки приводного ремня. В них реализован полный набор алгоритмов балансировки, которые могут понадобиться специалисту при работе.

Системы управления станком «SSB-M» позволяют проводить балансировочные работы как с «новыми» (для станка) роторами, так и с роторами, коэффициенты чувствительности которых уже хранятся в памяти системы управления.
В процессе проведения балансировки система управления может останавливать ротор в любом заданном положении, тяжелой точкой вверх, вниз, и т. д. Это позволяет снизить общие трудозатраты при проведении балансировочных работ.
По итогам проведения балансировочных работ автоматически формируется протокол балансировки. Этот протокол сохраняется в памяти балансировочного прибора, и, при необходимости, может быть распечатан на принтере, входящем в состав поставки балансировочного станка.

Основные технические параметры стендов СБУ-60

Стенд СБУ
СБУ-10
СБУ-60
СБУ-400
СБУ-1000
СБУ-3000
СБУ-12000
Максимальная масса ротора, кг
10,0
60,0
400,0
1000,0
3000,0
12000,0
Минимальная масса ротора, кг
0,05
1,0
10,0
15,0
50,0
600,0
Максимальный диаметр ротора, мм
170
700
1800
2000
2000
2500
Диаметр опорных шеек ротора, мм
4 - 60
20 - 200
12 - 230
15 -280
20 - 350
50 - 350
Расстояние между серединами опорных шеек ротора, мм
50/500
120/1060
180/1410
240/2700
240/2700
400/5600
Тип опор
ролики
Чувствительность, г * мм/кг
0,05
0,05
0,05
0,1
0,1
0,2
Частота вращения ротора при балансировке, об/мин
500
500
400
350
300
300
Тип электродвигателя
асинхронный, с регулируемой частотой
Мощность электродвигателя, кВт
0,18
1,1
1,5
2,2
5,5
15,0
Тип передачи
плоский ремень
Система управления станком
SSB-M
SSB
Длина основания станка, мм
600
1280
1600
3100
3100
6000
Масса станка не более, кг
30
95
400
1100
1100
4100

Физические данные

Длина основания станка, мм 1280
Масса станка не более, кг 95
Снят с производства
