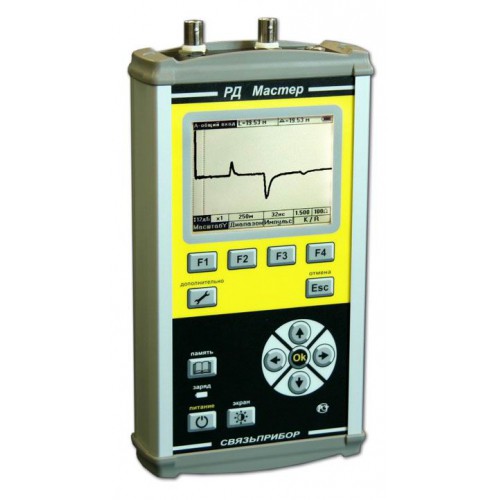

РД Мастер рефлектометр для всех типов силовых кабелей

  • Госреестр 38883-14
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Производитель Связьприбор
  • Производство: Россия

РД Мастер - рефлектометр для всех типов связных и силовых кабелей

  • рефлектометр для всех типов связных и силовых кабелей
  • характеристики мастер-класса в сочетании с простотой и удобством управления
  • 2-х канальный вход, фиксация плавающих дефектов
  • уникально высокое перекрываемое затухание и шумоподавление
  • защита по входу от высокого напряжения
  • дисплей 320х240
  • USB
  • заменяет любые рефлектометры мастер-класса по более низкой цене

Назначение рефлектометра РД Мастер

Импульсный рефлектометр РД Мастер предназначен для тестирования и локализации повреждений всех типов связных и энергетических кабелей. Работа на линиях со значительным уровнем помех и высоким затуханием.

Функциональные особенности рефлектометра РД Мастер

  • Двухпозиционная система отсчета (возможность измерения расстояния между дефектами)
  • Дополнительное шумоподавление
  • Канал «А» - канал «В»
  • Отображение разности каналов «А-В»
  • Сравнение с рефлектограммой из памяти:
  • канал «А» - память
  • канал «В» - память
  • память – память
  • Фиксация «плавающих» дефектов
  • Регистрация «разбитости» пар или оценка взаимного влияния линий
  • Локализация разбалансировки пары.

Специальные функции рефлектометра РД Мастер

  • Запись и чтение измерений в цифровом и графическом формате;
  • Передача протокола измерений на компьютер (USB).
Подключение к ПКЕсть
Частота дискретизации, МГц1000
Амплитуда зондирующего импульса0 В - 12 В
Диапазон измеряемых расстояний, м50 м - 30 000 м
Длительность импульса8 нс - 16 мкс
Диапазон выходных сопротивлений, Ом35 Ом - 350 Ом
Погрешность измерения, %0.20
Импульсный режим измеренийЕсть
Вес1 кг
Длина230 мм
Ширина120 мм
Высота40 мм
1. Прибор РД-Мастер
2. Зарядно-питающее устройство (ЗПУ-12 / 0,5)
3. Комплект измерительных проводов
4. Руководство по эксплуатации
5. Компакт диск с программным обеспечением
6. Сумка для переноски
7. Аккумулятор (Ni-MH, AA, 1,2 В; 2,3АЧ)

Документы РД Мастер рефлектометр для всех типов силовых кабелей:
