Рефлектометр для силовых линий РИ-407 «СТРИЖ-С»

  • Под заказ

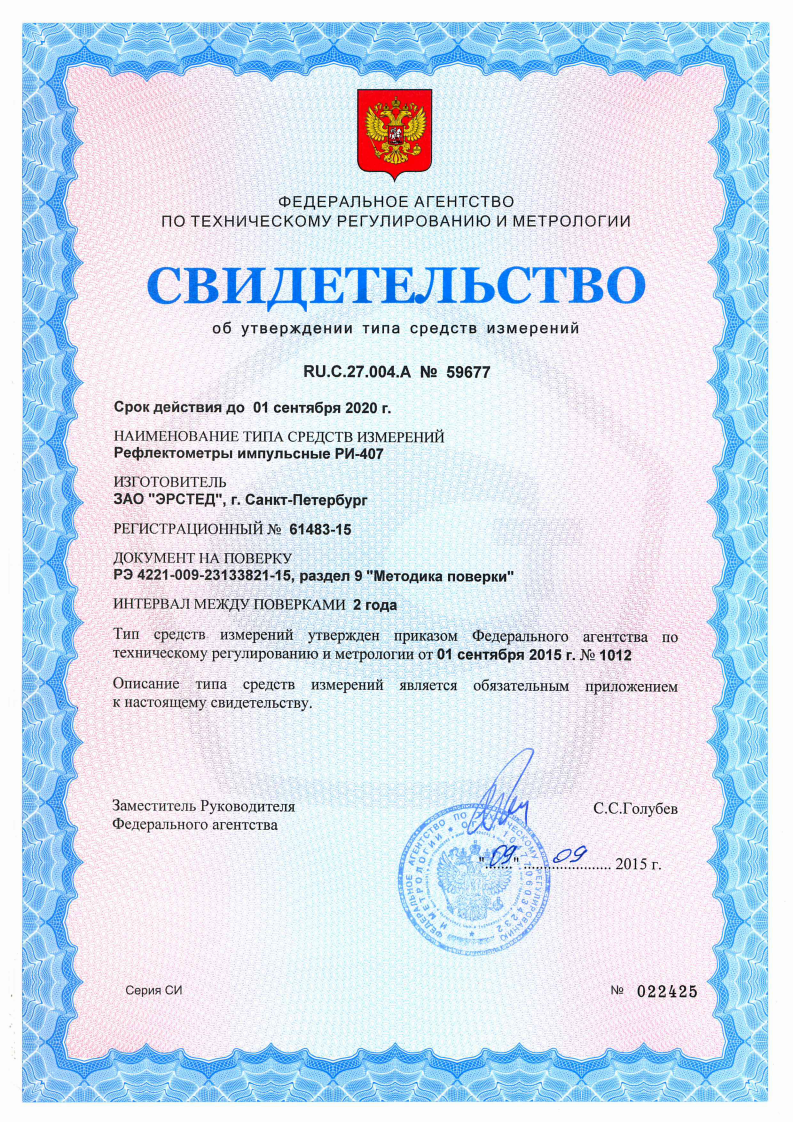

  • Госреестр 61483-15
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Доставка по России
  • Производитель Эрстед
  • Поверка включена в стоимость

РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.

Реализация дополнительных высоковольтных методов  позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Назначение и методы измерения

Импульсный рефлектометр РИ-407 реализует следующие методы измерений:

Импульсный метод (англ. Time Domain Reflectometry — TDR) Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )

Метод Колебательного Разряда по току* (англ. Impulse Current Method — ICE)

Метод Колебательного Разряда по напряжению* (англ. DECAY  travelling wave method )

*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200 (ЗАО  «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»),SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000(Baur) и др.

Область применения

Импульсный рефлектометр РИ-407 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • силовые кабели (АСБ, ВВГ, СИП и т.п.)
  • воздушные кабельные линии
  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • компьютерные сети (СКС и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
  • для определения длины кабеля при его производстве, складировании и торговле

Особенности прибора

  • возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
  • отображение рефлектограмм на цветном 10.4″ TFT-дисплее с разрешением 640х480 точек;
  • максимальная дальность — 256 км;
  • возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием;
  • двухкурсорная измерительная система;
  • высокая точность измерения — до 0,025%;
  •  возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки;
  • подавление асинхронных помех;
  • режим «Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия;
  • режим «Захват» — режим выявления непостоянных во времени неоднородностей;
  • встроенная таблица коэффициентов укорочения с возможностью ее пополнения;
  • энергонезависимая память — не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения;
  • возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в «спокойной» обстановке;
  • функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
  • USB-порт для быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и «снимков» экрана на внешний USB-накопитель
  • расширяемая функциональность встроенного ПО — легкое и безопасное обновление встроенного ПО;
  • брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Режимы измерений

  • импульсный (TDR)
  • импульсно-дуговой (ARM)
  • волны напряжения (Decay)
  • волны тока (ICE)

Дисплей

цветной TFT 10” (640х480 пикселей)

Диапазон измерения расстояния (временной задержки)

от  0  до  256000 м  (от 0 до 2560 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс)

0 – 125 м (0 – 1,25 мкс)

0 — 250 м (0 – 2,5 мкс)

0 — 500 м (0 -5 мкс)

0 — 1000 м (0 — 10 мкс)

0 — 2000 м (0 — 20 мкс)

0 — 4000 м (0 — 40 мкс)

0 — 8000 м (0 — 80 мкс)

0 — 16000 м (0 — 160 мкс)

0 — 32000 м (0 — 320 мкс)

0 — 64000 м (0 — 640 мкс)

0 — 128000 м (0 — 1280 мкс) 0 — 256000 м (0 — 2560 мкс)

Погрешность измерения расстояния

от 0.025% до 0.2%  от поддиапазона

Эффективная частота дискретизации

800 МГц

Выходной импеданс

75 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса (на открытую цепь)

  • U1 — не менее 18 В (не менее 9 В на согл. нагрузку)
  • U2 — не менее 86 В (не менее 43 В на согл. нагрузку)

Чувствительность приёмного тракта

не хуже 10 мВ

Диапазон перекрываемого затухания

не менее 73 дБ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Диапазон регулировки временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

  • измерительный
  • вход вход TRIG

Синхронизация по амплитуде (волновой метод)

от -165 до +165 В, с шагом 2 В

Объем энергонезависимой памяти для рефлектограмм

не менее 200 рефлектограмм

Интерфейс с ПК

через внешний накопитель USB-Flash

Время непрерывной работы от аккумуляторной батареи

не менее 6 часов

Время непрерывной работы через сетевой адаптер

не ограничено

Габаритные размеры

152х339х295 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 4 кг

1. Комплект поставки Рефлектометр импульсный РИ-407 - 1 шт.
2. Сетевой адаптер - 1 шт.
3. Кабель соединительный 75 Ом, 3 м, BNC.M – «крокодил» с шириной захвата 25.4 мм - 1 шт.
4. Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M - 2 шт.
5. Руководство по эксплуатации РИ-407 - 1 шт.
6. Компакт-диск с программным обеспечением - 1 шт.
7. Сумка для аксессуаров - 1 шт.
