Импульсный рефлектометр РИ-10М1 с пр.обеспечением IRView 4.0

  • Под заказ
  • Госреестр 28660-10
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Доставка по России
  • Производитель Эрстед

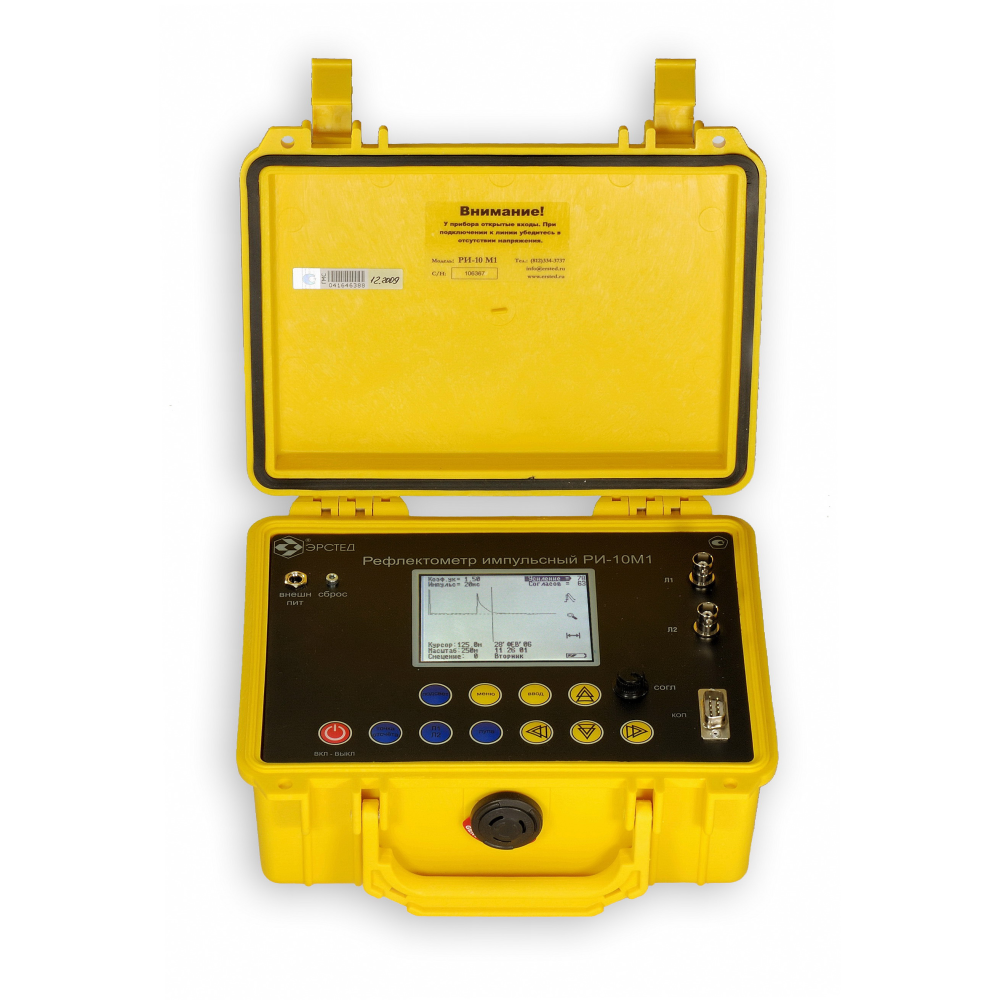

Рефлектометр РИ-10М1

РИ-10М1 – обновленная версия, ставшего уже классическим, прибора РИ-10М. Более 10 лет успешной эксплуатации на кабельных сетях России и СНГ.
Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).
РИ-10М1 – это малогабаритный прибор, предназначенный для работы, как в полевых, так и в стационарных условиях.
Импульсный рефлектометр РИ-10М1 по характеристикам заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М.

Назначение:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей  волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Область применения:

Импульсный рефлектометр РИ-10 М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • для определения длины кабеля при его производстве, складировании и торговле.

Особенности прибора:

  • отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
  • измерение в реальном масштабе времени;
  • максимальная дальность - до 50 км;
  • высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м  в диапазонах 5 км – 50 км;
  • возможность детального рассмотрения любого участка рефлектограммы;
  • подавление асинхронных помех;
  • режим регистрации разбитости пар;
  • энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
  • режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
  • сравнение с рефлектограммой из памяти прибора;
  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
  • возможность обмена данными с ПК;
  • брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
Подключение к ПКЕсть
Частота дискретизации, МГц100
Амплитуда зондирующего импульса0 В - 10 В
Диапазон измеряемых расстояний, м250 м - 50 000 м
Длительность импульса10 нс - 20 мкс
Диапазон выходных сопротивлений, Ом30 Ом - 1 000 Ом
Коэффициент укорочения1 - 3
Погрешность измерения, %0.40
Импульсный режим измеренийЕсть
Вес2 кг
Длина240 мм
Ширина200 мм
Высота115 мм
1. Импульсный рефлектометр РИ-10М1
2. Кабель соединительный для рефлектометра 1,5 м
3. Кабель COM-to-COM
4. Блок питания (зарядное устройство)
5. Руководство по эксплуатации РИ-10М1
6. Компакт-диск с программным обеспечением
7. Сумка для аксессуаров
