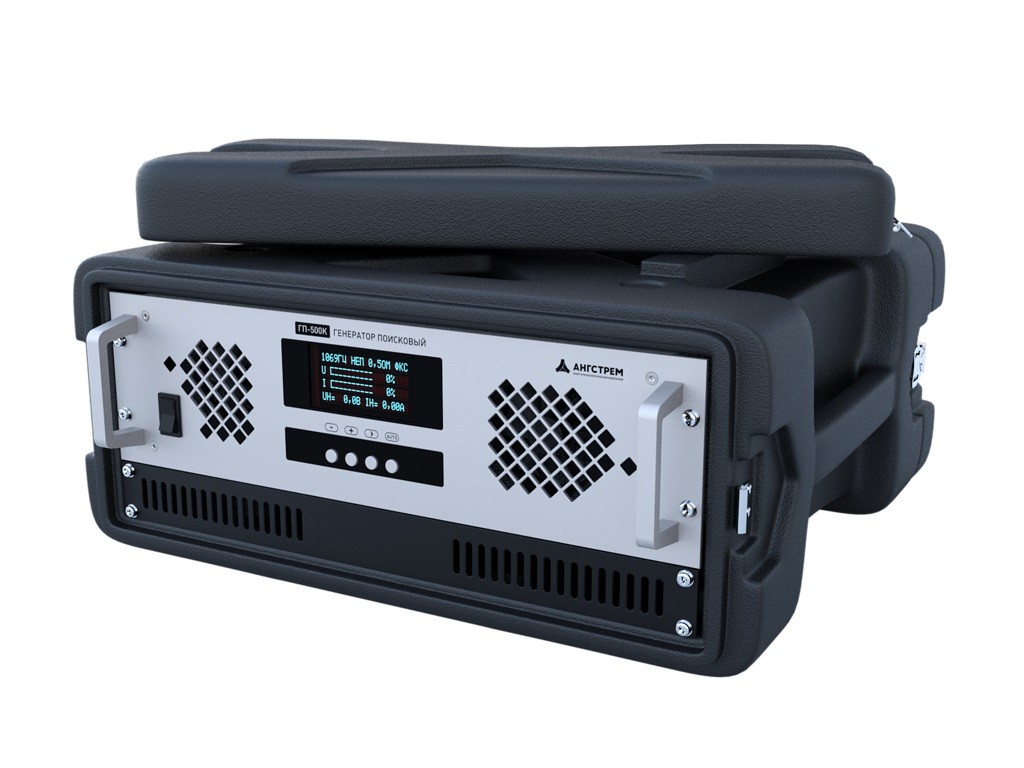

Генератор поисковый ГП-500К (с кейсом)

  • Производитель АНГСТРЕМ
  • Производство: Россия

Генератор поисковый ГП-500К (с кейсом)

Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом.

Назначение:

Генератор поисковый с автоматическим согласованием нагрузки ГП–500К используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.

Генератор используется в составе комплекта поискового КП-500К, и обеспечивает точное определение:

  • мест повреждений подземных кабелей индукционным методом;
  • трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
  • глубины залегания кабелей (коммуникаций).

Область применения:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности:

  • Может в ряде случаев использоваться как устройство дожига (ток до 40 А).
  • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты).
  • Работа в двухчастотном и трехчастотном режиме (чередование частот).
  • Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига).
  • Предусмотрено два языка интерфейса: русский, английский.
  • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или в режиме холостого хода без ухудшения коэффициента нелинейных искажений.
  • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485.
  • Генератор обеспечивает энергонезависимую память для сохранения режима работы.
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
  • Время непрерывной работы не ограничено.

Принцип работы:

На передней панели расположены органы управления и индикации:

  • переключатель «» с подсветкой - включение / выключение генератора;
  • четыре кнопки: « - », « + », « > », «AUTO»;
  • индикатор (дисплей).

На задней панели расположены:

  • розетка ВЫХОД, через которую подключается нагрузка;
  • разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
  • клемма заземления;
  • разъем для подключения сетевого шнура питания, вилка которого имеет контакт заземления;
  • два сетевых предохранителя (6,3 А).
Наименование Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее 500 Вт
Рабочие частоты генератора 480, 1069, 9796 Гц
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, не более 1%
Режим работы непрерывный или импульсный
Время непрерывной работы не ограничено
Возможность настройки частот генератора (добавление, изменение)
Возможность параллельного или последовательного подключения двух генераторов к нагрузке
Мультичастотный режим (двух-, трехчастотный)
Автоматическое согласование с нагрузкой
Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором
Дожиг дефектной кабельной изоляции
Микропроцессорное управление
Согласование выходного сопротивления генератора с нагрузкой автоматическое или ручное
Диапазоны согласования 0,5; 2; 4; 8; 16; 32; 64; 128; 256 Ом
Общий диапазон согласования от 0,35 до 362 Ом
Напряжение холостого хода генератора на диапазоне согласования 256 Ом 450±20 В
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом 37,6±1,9 А
Управление генератором автономно с индикацией режимов и параметров на дисплее
дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе при температуре окружающей среды выше -10° С 5 сек
Время готовности к работе при температуре окружающей среды ниже -10° С 1 мин
Системы безопасности генератора
Самодиагностика генератора
Температурный контроль
Контроль напряжения питания генератора
Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером
Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора.
Эксплутационные характеристики генератора
Рабочее положение генератора любое положение при надежном креплении
Потребляемая мощность, не более 800 Вт
Напряжение питания генератора от сети переменного тока частотой 50 Гц от 187 до 242 В
Возможность питания генератора от ИПТ
Габаритные размеры, Ш×Г×В 482 × 470 × 142 мм
Масса генератора 20 кг
Температура окружающей среды от -30 до +40° С
допускается эксплуатация генератора при температуре окружающей среды до + 55° С, при этом выходная мощность автоматически снижается системой безопасности.
Относительная влажность воздуха при 25° С 90 %
Атмосферное давление от 630 до 800 мм рт. ст.
1. Генератор поисковый ГП-500К с аксессуарами – 1 шт.;
2. Устройство соединительное – 1 шт.;
3. Провод заземления – 1 шт.;
4. Разъем USB под кабель интерфейса RS-485 (по отдельному заказу (комплектуется бесплатно)) – 1 шт.;
5. Кабель интерфейса RS-232 (по отдельному заказу (комплектуется бесплатно)) – 1 шт.;
6. Кейс для транспортировки и укладки – 1 шт.
7. Эксплуатационная документация – 1 экз.;
8. Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) – 1 экз.;
9. Методика «Поиск повреждений подземных силовых кабелей» - 1 экз.

Документы ГП-500К (с кейсом):
