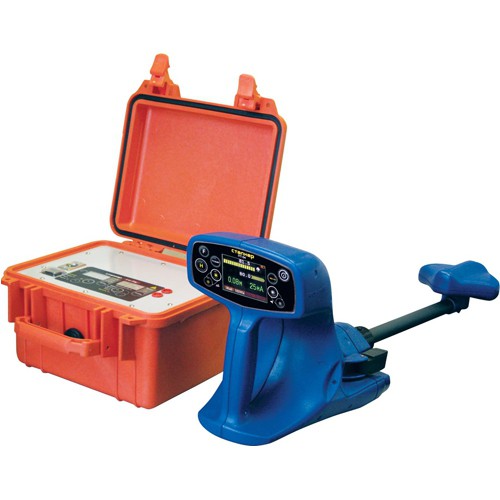

Комплекс трассопоисковый «Сталкер 75-02 М» (генератор ГТ-75, приемник ПТ-02M)

Сталкер 75-02 М - трассопоисковый комплект (Сталкер75-02 М)

Общие особенности трассопоисковых комплексов

  • высокая скорость фильтрации
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
  • наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно
  • обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
  • датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций
  • бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить повреждения в условиях мерзлого грунта и под асфальтом
  • встроенноезарядное устройство с защитой от избыточного разряда

Общие особенности комплекта Сталкер75-02М

  • Высокая скорость фильтрации
  • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
  • Частота 50 Гц позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
  • Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций
  • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом
  • Оптическая и звуковая индикация
  • Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА
  • Встроенное зарядное устройство
  • Защита встроенного аккумулятора от избыточного разряда
  • Влагозащищенный, ударопрочный корпус (IP42).

Особенности приёмника ПТ-02М

  • Точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо"
  • Непосредственное измерение глубины залегания
  • Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).
  • Используя пассивную частоту 50 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов.
  • Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

Особенности генератора ГТ-75

  • Максимальная выходная мощность 75 Вт
  • Ступенчатая регулировка мощности
  • Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
  • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
  • Два режима работы - непрерывная и импульсная генерация
  • Автоматическое согласование генератора с нагрузкой
  • Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А
  • Индикация степени разряда аккумуляторов
  • Встроенное зарядное устройство
  • Защита встроенного аккумулятора от избыточного разряда
  • Влагозащищенный, ударопрочный корпус IP44.

Технические характеристики приемника:

Приемник ПТ-02М


Рабочие частоты, Гц
273, 526, 1024, 8928
Пассивные частоты, Гц
50
Полоса пропускания для режима "эфир"
от 48 Гц до 10 кГц
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ, не менее
0,5
Динамический диапазон входных сигналов, dB
100
Ширина полосы пропускания для центральной частоты, не более, Гц: 50, 273, 526, 1024 и 8928
по уровню минус 3 dB      по уровню минус 60 dB
9             24
Ослабление сигнала переменного тока частотой 50 Гц, dB
80
Определение глубины залегания трассы, м
до 10
Погрешность определения глубины залегания трассы, %, не более
5
Диапазон рабочих температур, °С
от -30 до +55

Генератор ГТ-75


Рабочие частоты
273,526,1024, 8928 Гц
Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом
от 7,5 до 75 Вт
Диапазон напряжений питания от источника постоянного тока
от 10,5 до 14 В
Сила тока, потребляемая от источника постоянного тока,
не более 10 А
Габаритные размеры, мм, не более
Не более 275x250x175 мм
Диапазон рабочих температур
от -30 до +55°С



Вес – габариты

Приемник ПТ-02М

Габаритные размеры, мм, не более 720x245x170
Масса, кг, не более 2,4

Генератор ГТ-75

Габаритные размеры , не более 275х250х180 мм
Масса генератора, не более 8,5 кг

Масса комплекса Сталкер 75-02M , не более 11 кг

Аналоги Комплекс трассопоисковый «Сталкер 75-02 М» (генератор ГТ-75, приемник ПТ-02M):

Снят с производства
