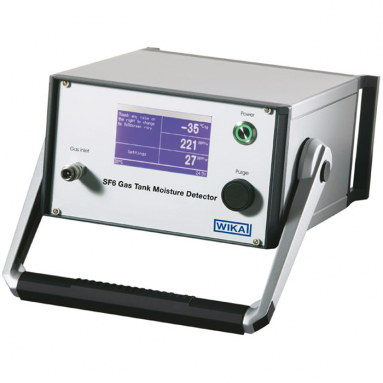

Анализатор качества элегаза GA20

  • Производитель WIKA

Применение

Измерение содержания влаги (H2O)в распределительном оборудовании с SF6-изоляцией



Особенности

  • Быстрое получение результатов - приблизетельно через 5 минут

  • Компактный размер и малый вес

  • Не требует обслуживания

  • Управление прибором с помощью сенсорного дисплея

  • Длительная работа без подзарядки



Описание

Анализатор элегаза модель GA20 применяется для определения содержания влаги в газе SF6. В процессе заполнения и сервиса элегазового оборудования остаточная влажность SF6 является неизбежным фактом. Однако, влажность следует контролировать и сводить к минимуму для обеспечения безаварийной долговременной работы.

Простая эксплуатация

Модель GA20 отличается простотой проведения измерений и скоростью получения надежных результатов.

Адапторы, необходимые для присоединения GA20 к соответствующему газовому резервуару, можно приобрести как опцию при заказе. Прочный шланг для подключения газа оснащен самозакрывающими быстрыми соединителями на концах для исключения случайного выброса элегаза SF6 в атмосферу.

Быстрая и надежная работа

В процессе работы испытуемый газ проходит через измерительную камеру в течение приблизительно 5 минут, при этом значение “точки росы” непосредственно отображается на дисплее. Значения температуры точки росы и концентрация влажности отображаются одновременно отображаются на дисплее в объемных и массовых единицах “ppm”.

Благодаря малой продолжительности измерений требуется лишь незначительное количество газа SF6 для получения результата. Пробы газа после анализа должны быть временно помещены в мешок для сбора газа, подключенный к выходному штуцеру анализатора GA20, чтобы экологически небезопасный газ SF6 не был выпущен в атмосферу.

После заполнения мешка для сбора газа элегаз можно закачать обратно в газовый баллон с помощью компрессора элегаза модель GTU-10 и в последствии утилизировать, либо, в зависимости от качества газа, использовать повторно.

Влияние изменений температуры окружающего воздуха автоматически компенсируются в GA20. Прибор контролирует поток газа, что гарантирует повторяемость результата измерений. Кроме того, фактически исключаются ошибочные результаты измерений.

Технические характеристики

Характеристика

Значение

Принцип измерения

Емкостный датчик влажности на полимерной основе

Диапазон измерения

-60 ... +20 °C точка росы

Точность

± 2 °C точка росы при -40 ...+20 °C точка росы

± 4 °C точка росы при < -40 °C точка росы

Разрешающая способность

1 °Ctd

Единицы измерения

°Ctd, ppmоб. и ppmвес

Измеряется при атмосферном давлении

С компенсацией давления и температуры

Расход

20 литров/час

Потребление газа

Прибл. 1,7 литра на измерение (при атмосферном давлении)

Давление на входе

0,5 ... 35 бар (газообразный)

С автоматическим регулированием расхода

Панели управления

Ввод через сенсорный экран.

При помощи кнопки «Продувка» содержимое 4-метровой

измерительной трубки передается непосредственно на

выход. Эта операция должна проводиться перед каждым

измерением.

Дисплей

Сенсорный экран (240 x 128 пикселов)

Напряжение питания

Ионно-литиевая аккумуляторная батарея, рассчитанная

приблизительно на 24 ч рабочего времени.

Зарядное устройство: переменный ток

напряжением 100 ... 265 В, 50/60 Гц.

Температуры

Хранения: -10 ... +60 °C

Рабочие: 0 ... +50 °C

Размеры (Ш x В x Г)

280 x 140 x 300 мм

Вес

6 кг

Калибровка

Рекомендовано через каждые 2 года.

1. Влагомер SF6
2. Транспортный чемодан
3. Зарядное устройство
4. Руководство на Влагомер SF6
5. Отчет об испытании прибора (заводской сертификат качества)
6. Четырехметровый соединительный шланг из ПТФЭ в гибкой оплетке с самозакрывающимися зажимами из нержавеющей стали на обоих концах
