Анализатор спектра АКС-1201

  • Госреестр 45839-10
  • Межповерочный интервал 12 месяцев
  • Производитель Актаком
  • Производство: Россия

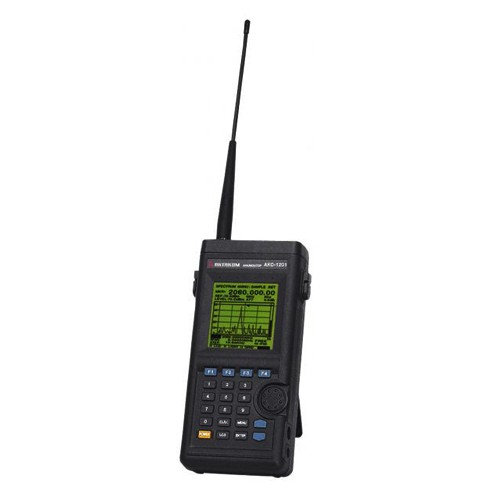

Анализатор спектра АКС – 1201

Aктаком AKC-1201 является ручным анализатором электромагнитного поля и рассчитан на работу с максимальными частотами до 2 ГГц. Это компактный, легкий портативный анализатор, он идеально подходит для тестирования, ввода в действие и обслуживания оборудования систем телекоммуникаций, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пэйджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн.

Краткие характеристики:

  •       Работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB)
  •       Встроенный частотомер
  •       ФАПЧ для точной настройки и измерения частоты
  •       ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно
  •       Имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля
  •       ЖКИ (192х192 точек) со светодиодной подсветкой
  •       Функция автоматического отключения: 30 минут после последнего нажатия клавиш







Технические данные:

Характеристики

Параметры

Значение

Частотные характеристики

Частотный диапазон

W-FM: 3 МГц ... 2000 МГц

N-FM, AM, SSB: 2 МГц ... 2000 МГц

Полоса обзора

N-FM, AM, SSB: 1 МГц, 2 МГц

W-FM:    1...20 МГц (с шагом 1 МГц)

               20...400 МГц (с шагом 20 МГц)

Режимы приема

N-FM, W-FM, AM, SSB

Ширина полосы демодуляции

(по уровню -6 дБ)

W-FM: 180 кГц

N-FM: 12,5 кГц

AM, SSB: 2,4 кГц

Шаг частоты

N-FM, AM, SSB: 6,25 кГц при полосе обзора равной 1 МГц

12,5 кГц при полосе обзора равной 2 МГц

W-FM: 6,25 кГц при каждом увеличении полосы обзора на 1 МГц на частотах от 1 МГц до 20 МГц

12,5 кГц при каждом увеличении полосы обзора на 20 МГц на частотах свыше 20 МГц

Погрешность частоты

± (3х10-6 х частота  + 0,00625 х полоса обзора)

Измерение уровня сигнала

Диапазон измерения

N-FM, AM, SSB:  -90 дБм...-58 дБм

                              -105 дБм...-58 дБм (типичное)

W-FM:                  -90 дБм...-67 дБм

-                            105 дБм...-67 дБм (типичное

Средний уровень шума

-90 дБм

-105 дБм (типичное))

Погрешность измерения

± 5 дБм

± 3 дБм (типичное)

Единицы измерения

dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм)

Внутренний аттенюатор

0, 10 дБ

Погрешность установки аттенюатора

± 2 дБ

Внешний аттенюатор

0...60 дБ

Развертка

Скорость сканирования

125 кан/с

Режим запуска

непрерывный, однократный, запуск по порогу

Частотомер

Частотный диапазон

20 МГц...2900 МГц

Разрядность

7

Погрешность

±(50х10-6 х измер.частота) ± 1 е.м.р.

Чувствительность

150 мВскз (20...2000 МГц)

400 мВскз (2000...2900 МГц)

Общие данные

ЖКИ

192х192 точек, моно STN, с подсветкой

Максимальный уровень входного сигнала

макс. +10 дБм, 5 Вскз

Входной разъем

N-тип, 50 Ом

Режимы работы

Индикация спектра

Мультирежимная индикация при помощи линейчатой штриховой шкалы

Однорежимная индикация при помощи линейчатой штриховой шкалы

Индикация разности частот

Индикация результатов измерения частоты

Режимы сканирования

Ручной режим

Режим памяти каналов

Режим поиска

Режим фиксации максимума

Служит для фиксации максимального уровня сигнала

Функция шумоподавления

Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах.

Функция копирования

Копирование сохраненных данных на другое оборудование, копирование данных из другого оборудования.

Сохранение данных/настроек

10 файлов х 160 записей = 1600 каналов/10 установок

Светодиодная подсветка

выключается через 5 сек.

возможна непрерывная подсветка

Интерфейс RS-232C

4800 ... 115200 бит/с

Питание

6 элементов типа AA,

6 NiCd аккумуляторов типа AA

Автомобильный адаптер, 12 В,

Внешний источник питания

11-16 В пост. тока, макс. 400 мА.

Сетевой адаптер

Автовыключение

Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать)

Условия эксплуатации

0 °С … +40 °С, при отн. влажности 35 … 85 %



Физические Характеристики:

Габаритные размеры, мм            105 х 220 х 45

Масса, кг                                          0,66 (с антенной, без сетевого адаптера)

Снят с производства
