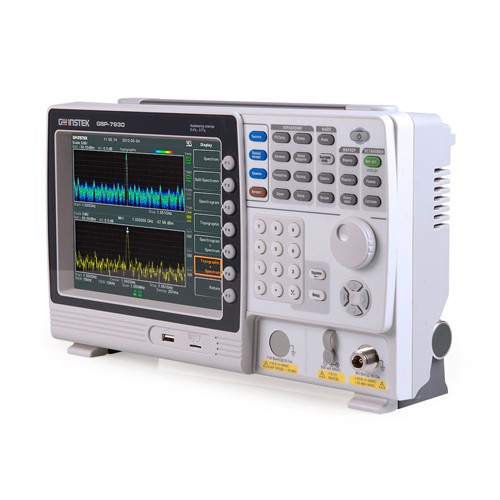

Частота
|
|
Частотный диапазон
|
9 кГц…3000 МГц
|
Плотность фазовых шумов
|
-88 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-113 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
|
Скорость развертки
|
22 мс…1000 с (при нулевой полосе обзора > ), 50 мкс…1000 с (при полосе обзора 0)
|
Погрешность источника опорной частоты
|
±2,5х10-6
|
Полоса обзора
|
Нулевая; 100Гц… 3 ГГц (шаг 1-2-5)
|
Режимы развертки
|
Непрерывный, однократный
|
Полоса пропускания
|
|
Полоса пропускания ПЧ
|
10 Гц … 10 кГц (шаг 1-3), 10 кГц … 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
|
Погрешность установки полосы пропускания ПЧ
|
± 8%
|
Избирательность по уровням (60 дБ/ 3 дБ)
|
4,5:1
|
Полоса пропускания видео
|
1Гц…1 МГц (1-3-10)
|
Амплитуда
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до + 21 дБ в полосе от 1 МГц до 10 МГц, до + 30 дБ в полосе от 10 МГц до 3 ГГц
|
Аттенюатор
|
0 … 50 дБ ( шаг 1 дБ)
|
Погрешность аттенюатора
|
± 1,5 дБ
|
Макс. входной уровень
|
33 дБм непрерывно, постоянное 50В
|
Опорный уровень
|
-110…20 дБмВт
|
Погрешность установки опорного уровня
|
±1 дБ на 100 МГц
|
Неравномерность АЧХ
|
С выключенным предусилителем:
± 0,5 дБ: 100 кГц…2 ГГц, ± 0,7 дБ: 2 ГГц…3 ГГц
С включенным предусилителем:
± 0,6 дБ: 1 МГц…2 ГГц, ± 0,8 дБ: 2 ГГц…3 ГГц
|
Погрешность полосы пропускания при ее
переключении
|
± 0,15 дБ: относительно установленной RBW 10 кГц
|
Погрешность установки опорного уровня
|
0,5 дБ (типично)
|
Гармонические искажения
|
+35 дБм: 10 МГц…775 МГц
+60 дБм: 775 МГц…1,5 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
|
Интермодуляционные искажения третьего порядка
(TOI)
|
> 1 дБ: 300 МГц…3 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
|
Функции трассировки
|
Стирание и запись, удержание максимума/ минимума, просмотр,
холостой ход, усреднение
|
Входы/выходы
|
|
ВЧ вход
|
Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление > 10 дБ)
|
Вход/выход опорной частоты
|
Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
|
Внешняя синхронизация
|
Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
|
Выход питания DC
|
7 В/500 мА; разъем SMB
|
Выход ПЧ
|
Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10
дБ аттенюатор, вход 0 дБм@1 ГГц)
|
Медиа выходы
|
Видео DVI-I, аудио 3,5мм jack моно
|
Общие данные
|
|
Внутренняя память
|
16Мб
|
