- Производитель Актаком
- Производство: Россия

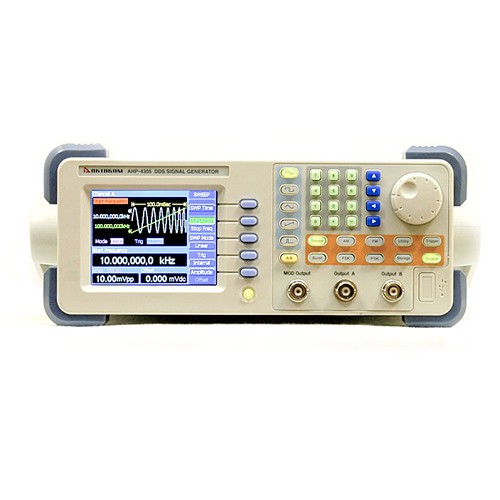

Генератор функциональный АНР-4305
Краткие характеристики:
- 2 канала.
- Канал 1: частотный диапазон: 1 мкГц...300 МГц (синус); выходной уровень: -127...+13 дБм; тип модуляции: АМ, ЧМ, ЧМн, ФМн; качание частоты; режим пачки.
- Канал 2: частотный диапазон: 1 мкГц...2 МГц (синус); амплитуда выходного сигнала (выс.импеданс) до 6 Впик-пик; 5 форм сигналов. DDS технология. Погрешность опорного генератора: 5 ppm. Фазовый сдвиг: 0..360. Интерфейс: RS-232. 3.5" QVGA дисплей.
Особенности:
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты
- Высокое разрешение (до 1 мкГц)
- Малый уровень искажений
- Количество каналов: 2
- Форма выходного сигнала:
- канал 1: синус;
- канал 2: синус, меандр, импульс, треугольник, пила
- Модуляция: АМ, ЧМ, ЧМн, ФМн
- Режимы свипирования по амплитуде и частоте
- Режим выдачи пачек импульсов (1…10000)
- 3.5" QVGA ЖК дисплей
- Интерфейс RS-232
Технические характеристики:
|
Характеристики
|
Параметры
|
Значение
|
|
Основные характеристики
|
Частотный диапазон (синус)
|
Канал 1: 1 мкГц…300 МГц
Канал 2: 1 мкГц…2 МГц
|
|
Наилучшее разрешение по частоте
|
Канал 1: 1 мкГц
Канал 2: 1 мкГц
|
|
Точность установки
|
± 5 ppm (канал 1 и 2)
|
|
Амплитуда/Уровень (50 Ом)
|
Канал 1: 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм
Канал 2: 0,01 мВпик-пик…3 Впик-пик
|
|
Минимальное разрешение
|
Канал 1: 0,01 мкВ/0,001 дБ
Канал 2: 0,01 мВ
|
|
Точность
|
Канал 1: ± 2 дБ
Канал 2 (<100 кГц): ± (5% + 5 мВ)
|
|
Синусоидальный сигнал
|
Коэффициент гармоникканал 1
|
-30 дБн (уровень <+4 дБм)
|
|
Амплитудная модуляция АМ (канал 1)
|
Глубина АМ
|
0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне <+4 дБм
|
|
Частота модуляции
|
100 мГц…10 кГц
|
|
Источник
|
внутренний/внешний
|
|
Частотная модуляция ЧМ (канал 1)
|
Девиация частоты
|
100 мГц…10 кГц (≤ 80 МГц);
100 мГц…1 кГц (> 80 МГц)
|
|
Частота модуляции
|
Fнесущ./2 (≤ 80 МГц);
1 мкГц…100 кГц (> 80 МГц)
|
|
Источник
|
внутренний
|
|
Частотная манипуляция ЧМн (канал 1)
|
Диапазон F1, F2 (4 диапазона)
|
1 мкГц…80 МГц (скорость FSK < 10 кГц)
80 МГц…120 МГц (скорость FSK < 2 кГц)
120 МГц…200 МГц (скорость FSK < 2 кГц)
200 МГц…300 МГц (скорость FSK < 2 кГц)
|
|
Источник
|
внутренний/внешний
|
|
Фазовая манипуляция ФМн (канал 1)
|
Фазовый сдвиг
|
0…360°
|
|
Временной сдвиг
|
0.1 мс…800 с
|
|
Источник
|
внутренний
|
|
Свипирование (канал 1)
|
Закон
|
линейное и логарифмическое, по амплитуде и частоте
|
|
Начальная частота
|
100 мГц…300 МГц (4 диапазона)
|
|
Цикл свипирования
|
1 мс…800 с (лин. < 80 МГц); 100 мс…800 с (лог. > 80 МГц)
|
|
Режим пачек (канал 1)
|
Количество циклов
|
1…10000
|
|
Временной сдвиг
|
0.1 мс…800 с
|
|
Источник
|
внутренний/внешний
|
|
Общие данные
|
Питание сети
|
110…127 В/ 220…240 В
|
Физические характеристики:
Габаритные размеры, мм 255 x 170 x 370
Масса, кг 4
