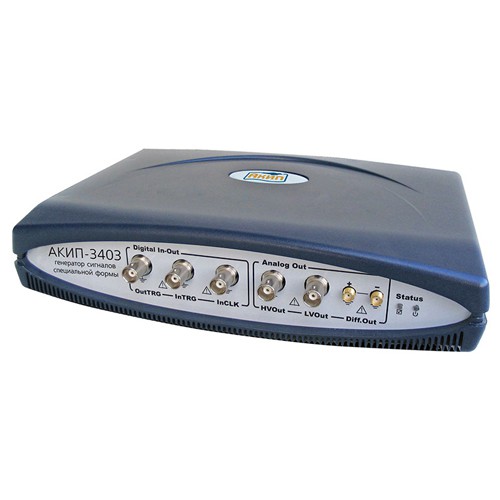

USB-Генератор произвольной формы АКИП-3403 (2 M)

Описание в PDF

Производитель АКИП
Производство: Китай

АКИП-3403 (2 M)

Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS

Возможности и преимущество

Диапазон частот: 0,007Гц … 125 МГц
Генерация до 349.504 форм выходного сигнала
Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS
Частота дискретизации до 500 МГц (множитель кратной частоты 1…65.532)
Максимальная длина памяти для формирования сигнала 4 МБ
Режим формирования произвольного сигнала из различных сегментов
(1… 1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295)
Возможность формирования сигнала по заданной функции
Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций
Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK
Аналоговый выход: без фильтрации, фильтр 65МГц, 146МГц, 225МГц
Поддержка мультиканального (до 8 каналов) синхронного режима работы при помощи шины SCSI
Синхровход и синхровыход, интерфейс USB
ПО для формирования сигналов произвольной формы
Настольное вариант (AКИП-3403) и исполнение для монтажа в 19" стойку (AКИП-3403/1)

Технические характеристики

Выходная параметры
Выходной канал	Низкое напряжение
Выходной уровень	3 Впик на нагрузке 50 Ом
Ослабление сигнала	1; 2 ; 4 и 8 раз
Диапазон частот (синус)	0,00727 Гц …125 МГц
Время нарастания	до 800 пс
Выброс на вершине прямоугольного сигнала	Не более 10%
Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение
Погрешность установки уровня синусоидального сигнала на частоте 1 кГц	±(1%+1 мВпик)
Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз	0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,25 дБ для частот от 5 МГц до 20 МГц, 0,35 дБ для частот от 20 до 50 МГц 1 дБ для частот от 50 до 125 МГц
Погрешность установки временных параметров	± (1х10-6 +1/Fд), где Fд – установленная частота дискретизации
Постоянное смещение	±4,995 В
Произвольная форма
Диапазон	0,00727 Гц …125 МГц
Число форм вых. сигнала	до 349.504 форм выходного сигнала
Частота дискретизации	1,5 Гц…500 МГц
Длина памяти	2 Мб
Цифровые фильтры	НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышёва, инверсный Чебышёва, Эллиптический, Бесселя)
Разрешение по вертикали	16 бит
Последовательный режим
Количество сегментов	1…1024
Количество повторений сегментов	1…4.294.967.295 или «до бесконечности» (замкнутый «по кольцу» цикл повторений)
Мин. длительн. сегмента	8 нс
Модуляция
Виды модуляции	PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
Несущая	Стандартная или произвольная форма
Скорость передачи	до 1 МГц
Общие данные
Напряжение питания	12 В пост

Вес и габариты

Габаритные размеры 212 × 88 × 415 мм

Масса 0,7 кг
